Оборудование для сварки пластиковых труб W630 с протоколированием WELTECH

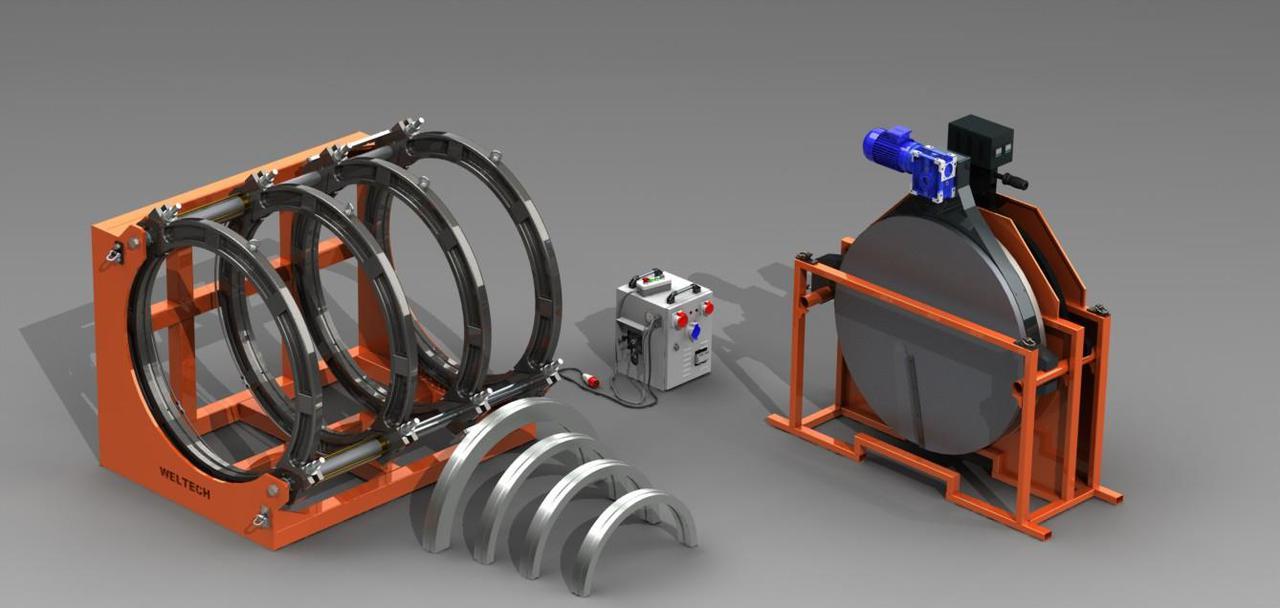

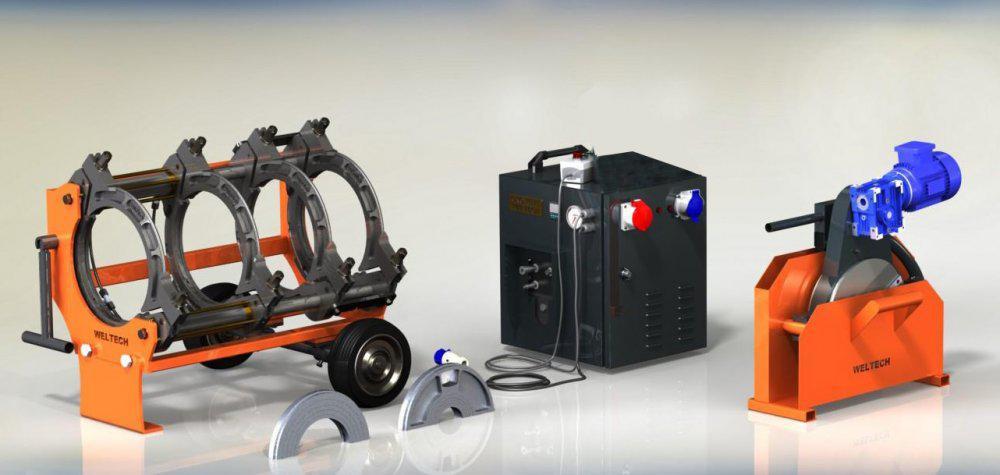

Сварочный аппарат для полиэтиленовых труб Weltech CNC-W630 Аппарат для стыковой сварки Weltech CNC-W630 (Турция) (315-630 мм ; гидравлический привод c внешним Блоком управления CNC). Назначение: Сварка встык ПЭ (PE), ПП (PP) и ПВДФ (PVDF) труб и фитингов для размеров: 315-355-400-450-500-560-630 мм. Сфера применения: Все типы труб и фитингов выполненные из ПЭ, ПП и ПВДФ применяются при транспортировке питьевой воды, стоков, и т.д. Тип: Машина создана для использования с гидравлической системой c  Блоком управления CNC. Для эксплуатации машины в стандартной комплектации необходимо напряжение: 380 В (трехфазное). Технические характеристики и комплект поставки Weltech W630: Внешний Блок управления CNC средней степени автоматизации: КОРПУС (ЦЕНТРАТОР) АППАРАТА ДЛЯ СТЫКОВОЙ СВАРКИ W630 Центратор (позиционер) обладает усиленной конструкцией, что обеспечивает надежную фиксацию труб и соединительных деталей, также центратор оснащен колесной базой (два колеса) для удобства перемещения позиционера во время выполненения сварочных работ . Всего в состав центратора аппарата Weltech W630 входит 4 (четыре) зажима: 2 (два) неподвижных зажима + 2 (два) подвижных зажима, приводимые в действие 2-умя (двумя) гидроцилиндрами, расположенными на направляющих центратора аппарата Weltech W630. На основном корпусе центратора (позиционера) сварочного аппарата Weltech W630 расположены герметичные быстро-разъемные муфты в количестве 2 (двух) штук.Габариты центратора (позиционера) W630: 155x100x100 см ТОРЦУЮЩЕЕ УСТРОЙСТВО АППАРАТА ДЛЯ СТЫКОВОЙ СВАРКИ W630 Торцеватель с электроприводом (Trimmer), оснащенный фиксатором рабочего положения и закрытым корпусом. Высоконадежная посадка торцующих дисков аппарата W630 обеспечивает плоскость торцовки труб и удаление стружки наружу. Мощность торцевателя аппарата Weltech W630: 380В+50Гц ; 1,5кВт. Гидроагрегат с электрическим приводом c внешним Блоком управления CNC Гидравлический агрегат с электроприводом с диапазоном давления от 0 до 140 Бар и Весом 50кг, защищенный от загрязнений и оснащенный: манометром с глицерином, влагостойким электрическим щитом для подключения торцевателя с электрическим приводом и нагревательного элемента сварочного аппарата W630, защитным выключателем и внешним пультом управления гидроблоком. Гидравлический агрегат с электрическим приводом сварочной машины Weltech W630 служит для осуществления процесса давления во время сварки поверхостей и их охлаждения. Гидравлический агрегат с электроприводом аппарата W630 сводит и разводит зажимы центратора/позиционера сварочного аппарата Weltech W630. Обеспечивает постоянное давление до 140 Бар даже при выключенном гидравлическом насосе. Мощность гидравлического агрегата с электроприводом аппарата Weltech W630: 380В+50Гц ; 0,75кВт. Гибкие гидравлические шланги длиной 3 метра в количестве 2 (двух) штук, весом 2,3 кг каждый. Гибкие гидравлические щланги необходимы для подключения гидравлического агрегата с блоком управления к центратору (позиционеру). С обоих концов гидро-шланги оснащены герметичными быстроразъемными муфтами (быстро-разъемные соединения ; БРС). НАГРЕВАТЕЛЬ СВАРОЧНОГО АППАРАТА ДЛЯ СТЫКОВОЙ СВАРКИ Weltech W630 Нагревательный элемент с электронным термостатическим регулятором температуры и поддержанием заданной рабочей температуры. Температура рабочей поверхности нагревательного элемента/блина/сварочного "зеркала" регулируется в диапозоне от 20 до 300 градусов Цельсия.(20-300oC) Температура распределяется равномерно по всей поверхности нагревателя. Поверхность нагревательного элемента аппарата W630 покрыто специальным антипригарным покрытием, предотвращаюшим прилипание. Мощность нагревательного элемента сварочного аппарата Weltech W630: 380В + 50 Гц ; 7,5кВт . Зажимные алюминевые литые вкладыши: 315-355-400-450-500-560-630мм. Комплект для каждого диаметра состоит из 8 (восьми) полуколец (редукционных вкладышей). Дуги/хомуты зажимов сварочного аппарата Weltech W630 являются вкладышами для сварки труб диаметром 630мм. Регулировка силы фиксации редукционных литых зажимных вкладышей (полуколец) осуществляется с помощью шпильки с резьбой. Вкладыши не проскальзывают. Фланцевый адаптер, который служит для сварки коротких втулок под фланец. Диапазон крепления втулок от 315 до 630мм (315-630мм). Пенал для торцевателя и нагревателя W630 (контейнер для торцевателя и нагревателя) необходим для транспортировки и хранения нагревателя и торцевателя аппарата W630. Также служит теплоизолятором для нагревательного элемента. Комплект инструментов для W630. В него входят: четырехгранник для фиксации болтов на съемных вкладышах, гаечный ключ для удобства фиксации зажимов центратора(позиционера), болты для для крепления съемных вкладышей к основному зажиму. На каждый диаметр съемных вкладышей используются болты различной длины, что обеспечивает безопасность при эксплуатации сварочного аппарата W630. Инструменты хранятся и и транспортируются в переносном ящике для инструментов. Документация на сварочный аппарат Weltech W630: паспорт станка W630, инструкция по эксплуатации (нормы технологического режима процесса сварки), гарантийный талон, упаковочный лист. Вес аппарата W630 (Нетто) составляет 670кг. Вес аппарата W630 в упаковке (Брутто) составялет 780кг. Габариты упаковки сварочного аппарата Weltech W630: 1 место (деревянный ящик); 180x155x130см; 3,7м3 Суммарная мощность сварочного аппарата (машины) Weltech W630: 9,75кВт Необходимая мощность генератора для работы аппарата W630 "в поле": 13,7кВт Блок CNC компьютерный блок управления процессом сварки предназначен для автоматического процесса сварки с минимальным участием человека Имеет программу параметров сварки осуществляя автоматический контроль и соблюдение всего цикла сварки Регистрирует результаты сварки в виде протокола на каждый стык, который в дальнейшем можно перенести на карту памяти или компьютер Простое управление на русском языке Не требуется дополнительного обучения сварщика для работы на блоке управления Большой легко читаемый дисплей Возможность сварки в ручном режиме Возможность корректировки данных во время процесса сварки
