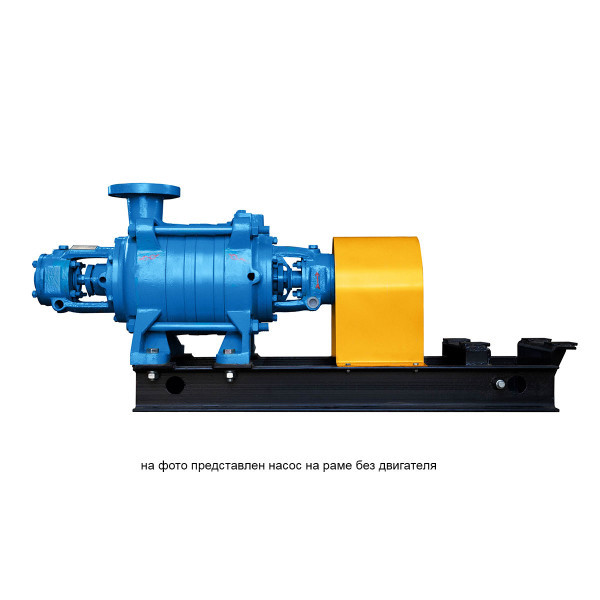

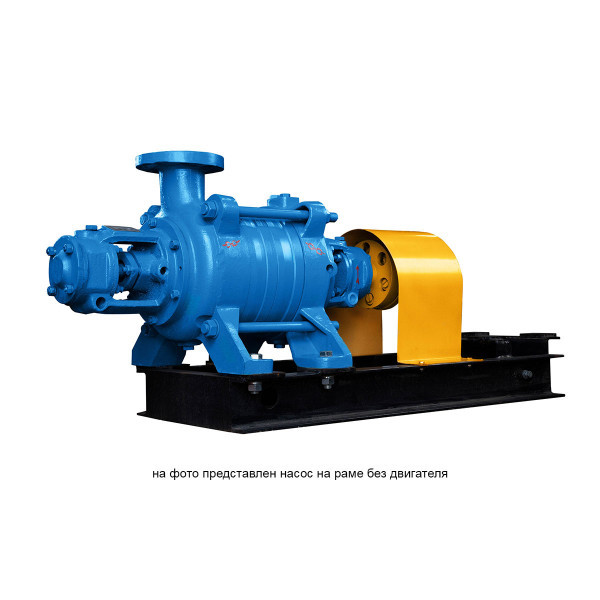

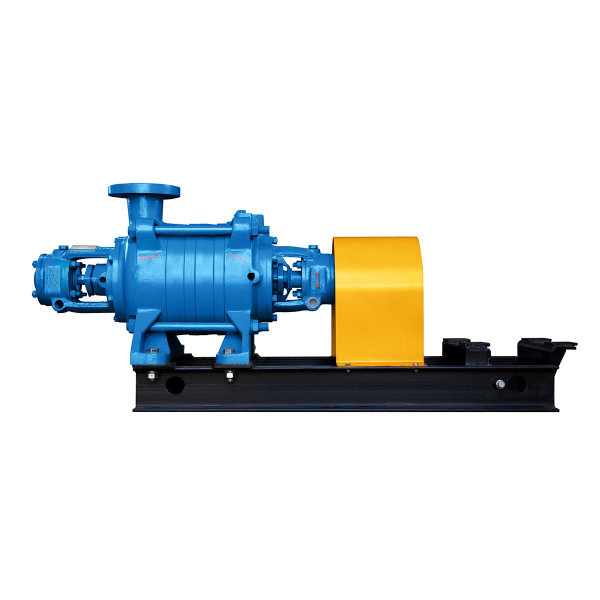

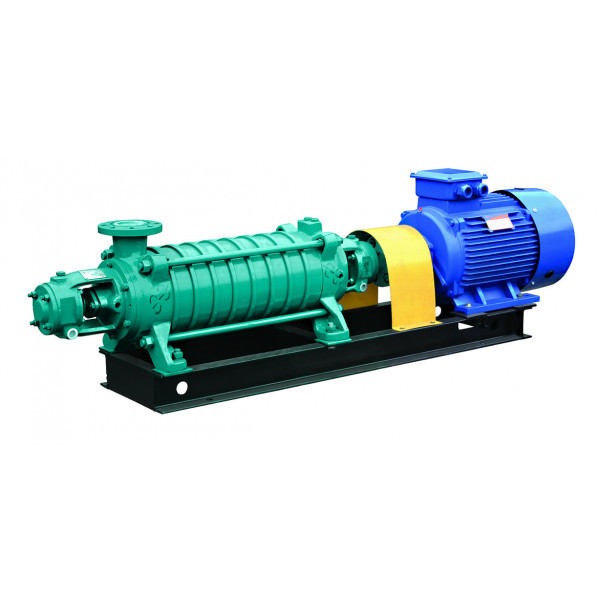

ЦНС(Г)60-231

Условное обозначение ЦНС 60-231: где ЦНС - торговое наименование электронасоса; 60 - производительность насоса в номинальном режиме, м3/ч; 231 - напор насоса в номинальном режиме, м. Насосы центробежные многоступенчатые секционные типов ЦНС 13-70...350, ЦНСГ 13-70...350, ЦНС(Г) 13-70...350, ЦНС 38-44...220, ЦНСГ 38-44...220, ЦНС(Г) 38-44...220, ЦНС 60-66...330, ЦНСГ 60-66...330, ЦНС(Г) 60-66...330, предназначены для перекачивания воды, а также других не взрывоопасных жидкостей, сходных с водой по вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объему и размерам частиц не более 0,2 мм. Температура перекачиваемой воды: для насосов типа ЦНС от 0 до + 45°С, для насосов типа ЦНСГ от +45°С до +105°С, для насосов типа ЦНС(Г) от 0 до +105°С. Насосы типа ЦНС, ЦНСГ, ЦНС(Г) могут комплектоваться аппаратами направляющими, выполненными из чугуна и из полипропилена (маркируется при заказе - РР). Характеристики насосов с аппаратами направляющими,выполненными из полипропилена, соответствуют характеристикам насосов с аппаратами направляющими, выполненными из чугуна. Насосы типа ЦНСМ предназначены для перекачивания технических масел вязкостью от 20 сСт до 25 сСт, при температуре от +2°C до +60°C плотностью 0,88 г/см3, а также других жидкостей, сходных с техническим маслом по вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объему и размерам частиц не более 0,2 мм. Насосы типов ЦНСн 105/180/300 предназначены для перекачивания обводненной газонасыщенной и товарной нефти, с содержащих твердые включения в количестве не более 0,1% по объему и размерам частиц не более 0,2 мм, с температурой от +1°C до +50°C, в системах внутрипромыслового сбора, подготовки и транспорта нефти без сероводорода с плотностью 900-1050 кг/м3, объемным содержанием газа не более 3%, содержанием парафина не более 20%, кинематической вязкостью не более 120 сСт и давлением не более 0,0666 МПа (500 мм рт. ст). Максимально допустимая температура перекачиваемой нефти +60°C при условии обязательного охлаждения подшипников. Вид климатического исполнения насосов – УХЛ4 по ГОСТ 15150. Пример условного обозначения насоса центробежного многоступенчатого секционного с подачей 38 м3/час, напором 44м, температурой перекачиваемой воды от 0 до плюс 450°С, вида климатического исполнения УХЛ4: ЦНС 38-44 УХЛ4 ТУ РБ 200294708.024-2001 То же, для работы на воде с температурой от плюс 45°C до плюс 105°C: ЦНСГ 38-44 УХЛ4 ТУ РБ 200294708.024-2001 То же, для работы на воде с температурой от плюс 0 до плюс 105°C: ЦНС(Г) 38-44 УХЛ4 ТУ РБ 200294708.024-2001 То же, для перекачивания масла: ЦНСМ 38-44 УХЛ4 ТУ РБ 200294708.024-2001 То же, для перекачивания нефти: ЦНСн 38-44 УХЛ4 ТУ РБ 200294708.024-200 То же, для работы на воде с температурой от плюс 0 до плюс 105°С, укомплектованного аппаратами направляющими, выполненными из полипропилена ЦНС(Г) 38-44-РР УХЛ4 ТУ РБ 200294708.024-2001 Условное обозначение ЦНС 60-231: где ЦНС - торговое наименование электронасоса; 60 - производительность насоса в номинальном режиме, м3/ч; 231 - напор насоса в номинальном режиме, м. Насосы центробежные многоступенчатые секционные типов ЦНС 13-70...350, ЦНСГ 13-70...350, ЦНС(Г) 13-70...350, ЦНС 38-44...220, ЦНСГ 38-44...220, ЦНС(Г) 38-44...220, ЦНС 60-66...330, ЦНСГ 60-66...330, ЦНС(Г) 60-66...330, предназначены для перекачивания воды, а также других не взрывоопасных жидкостей, сходных с водой по вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объему и размерам частиц не более 0,2 мм. Температура перекачиваемой воды: для насосов типа ЦНС от 0 до + 45°С, для насосов типа ЦНСГ от +45°С до +105°С, для насосов типа ЦНС(Г) от 0 до +105°С. Насосы типа ЦНС, ЦНСГ, ЦНС(Г) могут комплектоваться аппаратами направляющими, выполненными из чугуна и из полипропилена (маркируется при заказе - РР). Характеристики насосов с аппаратами направляющими,выполненными из полипропилена, соответствуют характеристикам насосов с аппаратами направляющими, выполненными из чугуна. Насосы типа ЦНСМ предназначены для перекачивания технических масел вязкостью от 20 сСт до 25 сСт, при температуре от +2°C до +60°C плотностью 0,88 г/см3, а также других жидкостей, сходных с техническим маслом по вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объему и размерам частиц не более 0,2 мм. Насосы типов ЦНСн 105/180/300 предназначены для перекачивания обводненной газонасыщенной и товарной нефти, с содержащих твердые включения в количестве не более 0,1% по объему и размерам частиц не более 0,2 мм, с температурой от +1°C до +50°C, в системах внутрипромыслового сбора, подготовки и транспорта нефти без сероводорода с плотностью 900-1050 кг/м3, объемным содержанием газа не более 3%, содержанием парафина не более 20%, кинематической вязкостью не более 120 сСт и давлением не более 0,0666 МПа (500 мм рт. ст). Максимально допустимая температура перекачиваемой нефти +60°C при условии обязательного охлаждения подшипников. Вид климатического исполнения насосов – УХЛ4 по ГОСТ 15150. Пример условного обозначения насоса центробежного многоступенчатого секционного с подачей 38 м3/час, напором 44м, температурой перекачиваемой воды от 0 до плюс 450°С, вида климатического исполнения УХЛ4: ЦНС 38-44 УХЛ4 ТУ РБ 200294708.024-2001 То же, для работы на воде с температурой от плюс 45°C до плюс 105°C: ЦНСГ 38-44 УХЛ4 ТУ РБ 200294708.024-2001 То же, для работы на воде с температурой от плюс 0 до плюс 105°C: ЦНС(Г) 38-44 УХЛ4 ТУ РБ 200294708.024-2001 То же, для перекачивания масла: ЦНСМ 38-44 УХЛ4 ТУ РБ 200294708.024-2001 То же, для перекачивания нефти: ЦНСн 38-44 УХЛ4 ТУ РБ 200294708.024-200 То же, для работы на воде с температурой от плюс 0 до плюс 105°С, укомплектованного аппаратами направляющими, выполненными из полипропилена ЦНС(Г) 38-44-РР УХЛ4 ТУ РБ 200294708.024-2001 Условное обозначение ЦНС 60-231: где ЦНС - торговое наименование электронасоса; 60 - производительность насоса в номинальном режиме, м3/ч; 231 - напор насоса в номинальном режиме, м. Насосы центробежные многоступенчатые секционные типов ЦНС 13-70...350, ЦНСГ 13-70...350, ЦНС(Г) 13-70...350, ЦНС 38-44...220, ЦНСГ 38-44...220, ЦНС(Г) 38-44...220, ЦНС 60-66...330, ЦНСГ 60-66...330, ЦНС(Г) 60-66...330, предназначены для перекачивания воды, а также других не взрывоопасных жидкостей, сходных с водой по вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объему и размерам частиц не более 0,2 мм. Температура перекачиваемой воды: для насосов типа ЦНС от 0 до + 45°С, для насосов типа ЦНСГ от +45°С до +105°С, для насосов типа ЦНС(Г) от 0 до +105°С. Насосы типа ЦНС, ЦНСГ, ЦНС(Г) могут комплектоваться аппаратами направляющими, выполненными из чугуна и из полипропилена (маркируется при заказе - РР). Характеристики насосов с аппаратами направляющими,выполненными из полипропилена, соответствуют характеристикам насосов с аппаратами направляющими, выполненными из чугуна. Насосы типа ЦНСМ предназначены для перекачивания технических масел вязкостью от 20 сСт до 25 сСт, при температуре от +2°C до +60°C плотностью 0,88 г/см3, а также других жидкостей, сходных с техническим маслом по вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объему и размерам частиц не более 0,2 мм. Насосы типов ЦНСн 105/180/300 предназначены для перекачивания обводненной газонасыщенной и товарной нефти, с содержащих твердые включения в количестве не более 0,1% по объему и размерам частиц не более 0,2 мм, с температурой от +1°C до +50°C, в системах внутрипромыслового сбора, подготовки и транспорта нефти без сероводорода с плотностью 900-1050 кг/м3, объемным содержанием газа не более 3%, содержанием парафина не более 20%, кинематической вязкостью не более 120 сСт и давлением не более 0,0666 МПа (500 мм рт. ст). Максимально допустимая температура перекачиваемой нефти +60°C при условии обязательного охлаждения подшипников. Вид климатического исполнения насосов – УХЛ4 по ГОСТ 15150. Пример условного обозначения насоса центробежного многоступенчатого секционного с подачей 38 м3/час, напором 44м, температурой перекачиваемой воды от 0 до плюс 450°С, вида климатического исполнения УХЛ4: ЦНС 38-44 УХЛ4 ТУ РБ 200294708.024-2001 То же, для работы на воде с температурой от плюс 45°C до плюс 105°C: ЦНСГ 38-44 УХЛ4 ТУ РБ 200294708.024-2001 То же, для работы на воде с температурой от плюс 0 до плюс 105°C: ЦНС(Г) 38-44 УХЛ4 ТУ РБ 200294708.024-2001 То же, для перекачивания масла: ЦНСМ 38-44 УХЛ4 ТУ РБ 200294708.024-2001 То же, для перекачивания нефти: ЦНСн 38-44 УХЛ4 ТУ РБ 200294708.024-200 То же, для работы на воде с температурой от плюс 0 до плюс 105°С, укомплектованного аппаратами направляющими, выполненными из полипропилена ЦНС(Г) 38-44-РР УХЛ4 ТУ РБ 200294708.024-2001 Характеристики насосов на воде с плотностью 997 кг/м3 H, м - напор Q, м³/ч - подача Примечания: Напорные характеристики насосов ЦНСГ 60-66...330, ЦНС(Г) 60-66...330, ЦНСМ 60-66...330 и ЦНСн 60-66...330 соответствуют характеристикам насосов ЦНС60-66...330 (при испытании на воде). Характеристики насосов на воде с плотностью 997 кг/м3 H, м - напор Q, м³/ч - подача Примечания: Напорные характеристики насосов ЦНСГ 60-66...330, ЦНС(Г) 60-66...330, ЦНСМ 60-66...330 и ЦНСн 60-66...330 соответствуют характеристикам насосов ЦНС60-66...330 (при испытании на воде). Характеристики насосов на воде с плотностью 997 кг/м3 H, м - напор Q, м³/ч - подача Примечания: Напорные характеристики насосов ЦНСГ 60-66...330, ЦНС(Г) 60-66...330, ЦНСМ 60-66...330 и ЦНСн 60-66...330 соответствуют характеристикам насосов ЦНС60-66...330 (при испытании на воде). Документы Паспорт ЦНС - 13, 38, 60 (ESQ) Паспорт ЦНС - 13, 38, 60 (ESQ) Паспорт ЦНС - 13, 38, 60 (ESQ)
