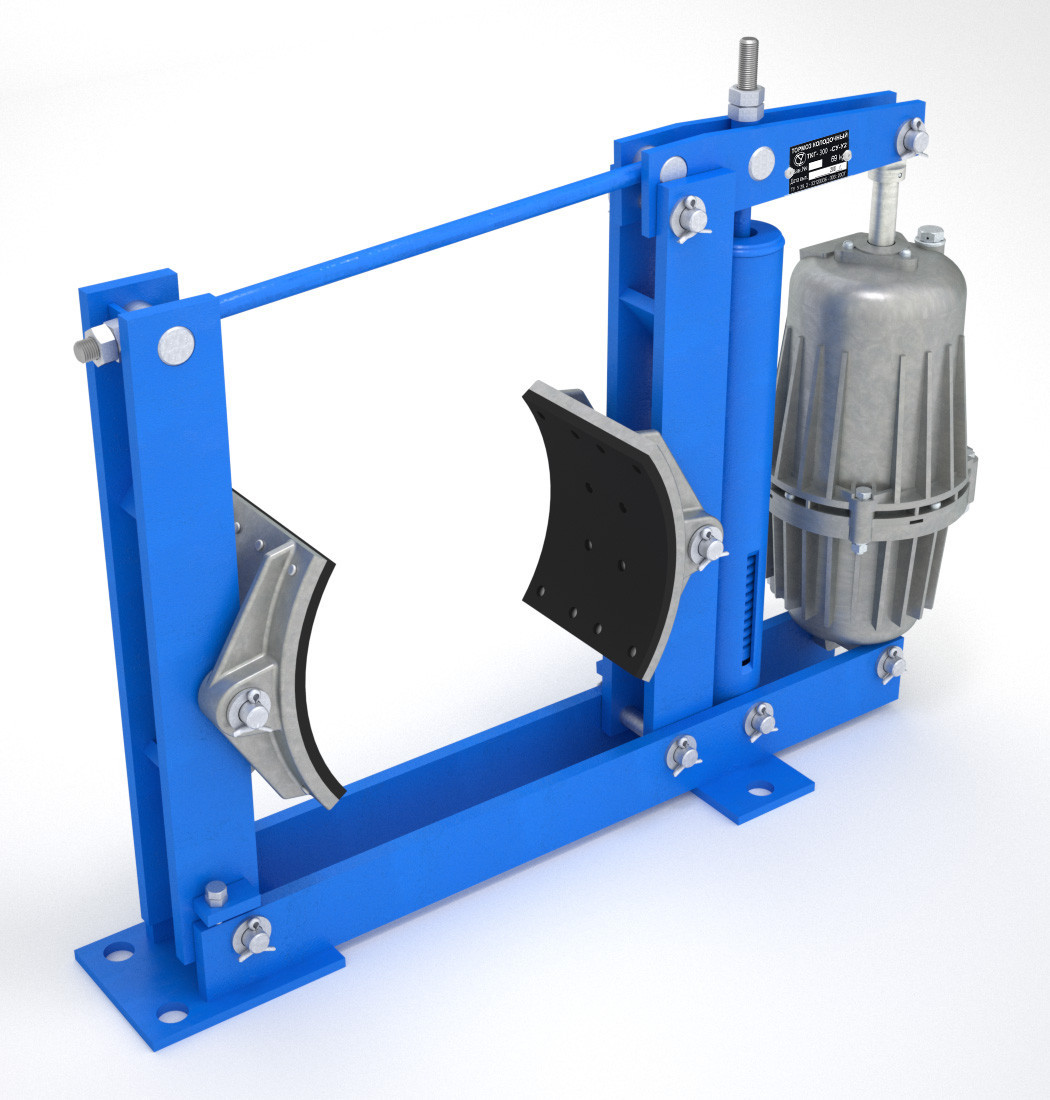

Тормоз ТКГ-300 с гидротолкателем ТЭ-50

Тормоз ТКГ-300 Назначение тормоза ТКГ-300 Тормоз колодочный ТКГ-300 с толкателем электрогидравлическим ТЭ-50 предназначен для остановки и удержания валов механизмов (преимущественно подъемно-транспортных машин) в заторможенном состоянии при неработающем приводе. Чаще всего используются для установки на механизмах машин, предназначенных для горнодобывающей, металлургической и других областях промышленности. Например: тяговые лебёдки, конвейеры и другие механизмы с горизонтальным расположением оси тормозного шкива. Устройство и принцип работы ТКГ-300 c ТЭ-50 Тормоз колодочный ТКГ-300 состоит из гидротолкателя ТЭ-50 и рамы тормоза ТКГ-300. Механическая часть тормоза включает основание, пружину, рычажную систему, тормозные колодки, регулировочные винт и гайку, а также шток. При неработающем гидротолкателе пружина прижимает тормозные колодки к поверхности тормозного шкива. При включении гидротолкателя его поршень выталкивает шток вверх, растормаживая шкив. Растормаживание завершается, когда шток достигает крайнего верхнего положения. Технические характеристики: Тормозной момент, Н.м, не менее:800; Диаметр тормозного шкива, мм:300; Тип толкателя:ТЭ-50; Номинальное напряжение, В:380; Частота, Гц:50; Потребляемая мощность, Вт, не более:250; Среднее усилие на штоке толкателя, Н:500; Ход штока толкателя, мм:65; Масса тормоза, кг:49.
