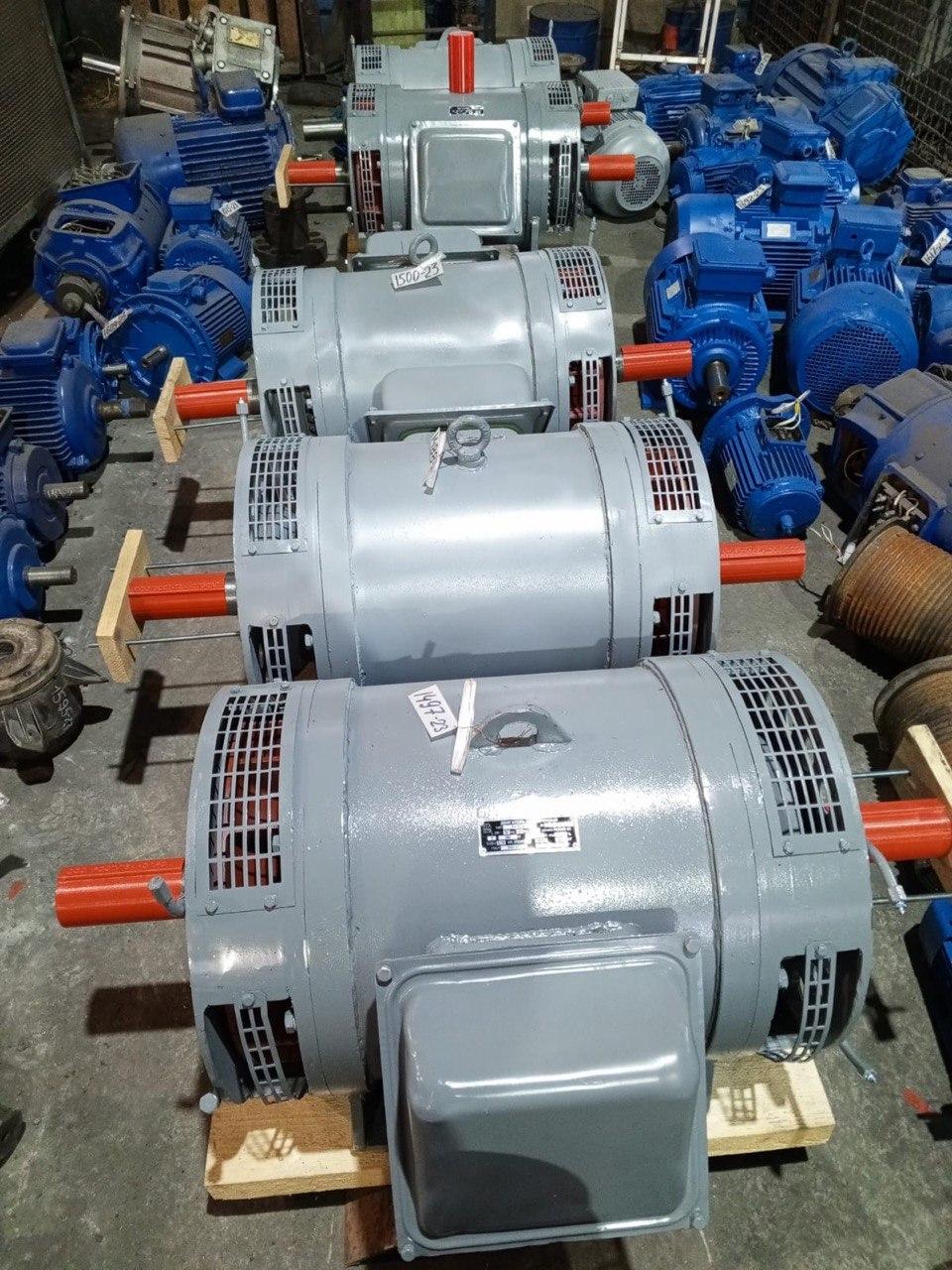

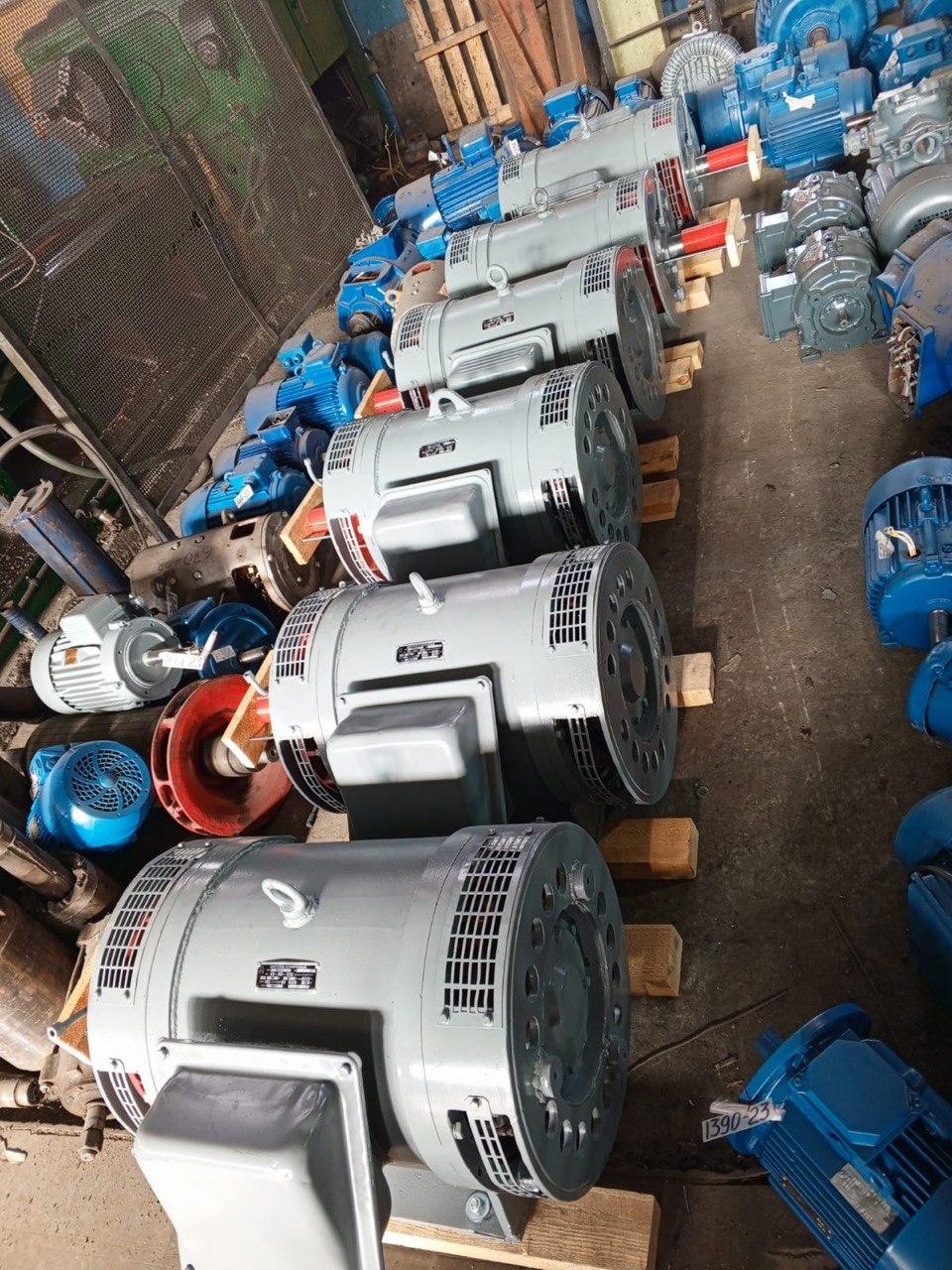

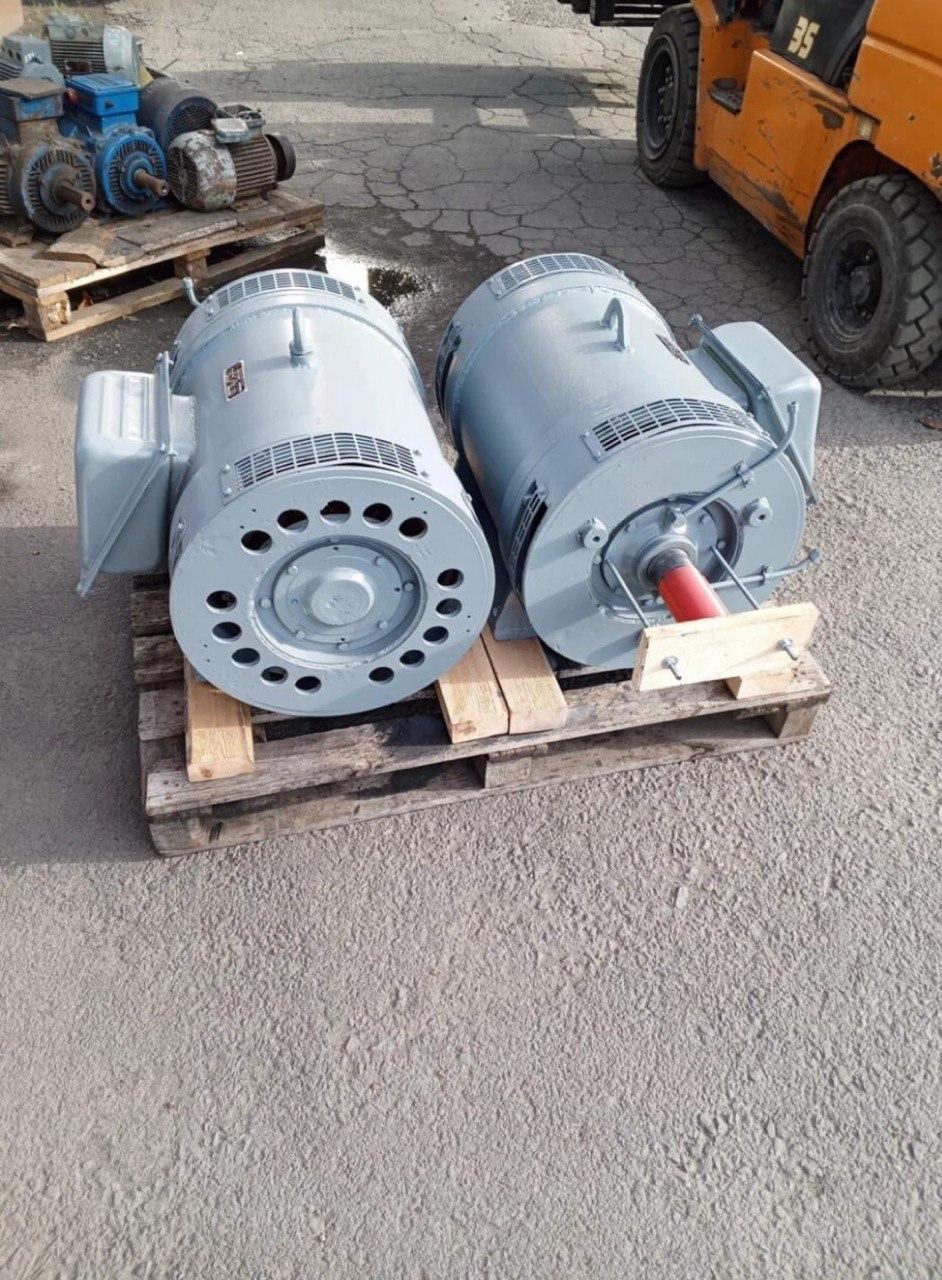

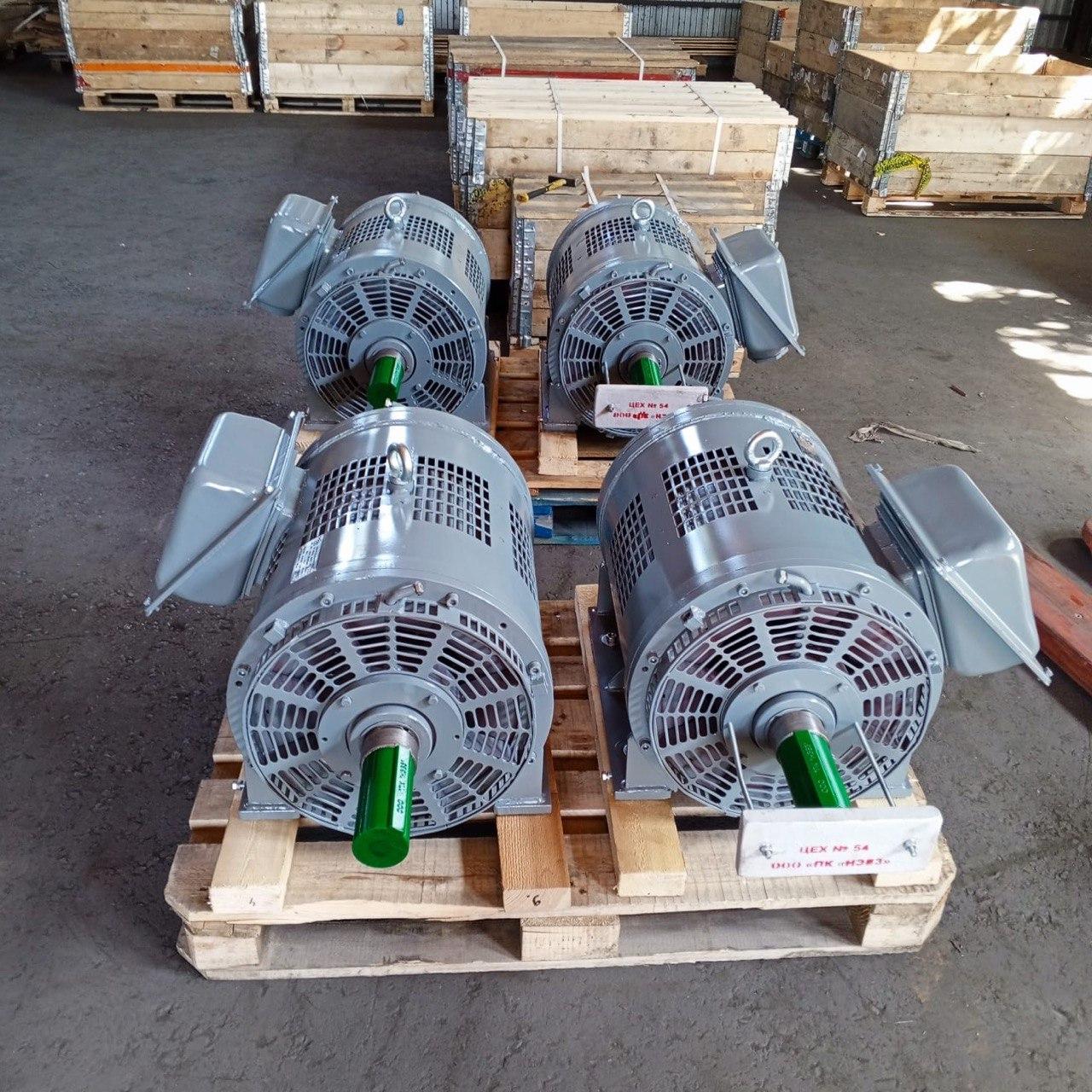

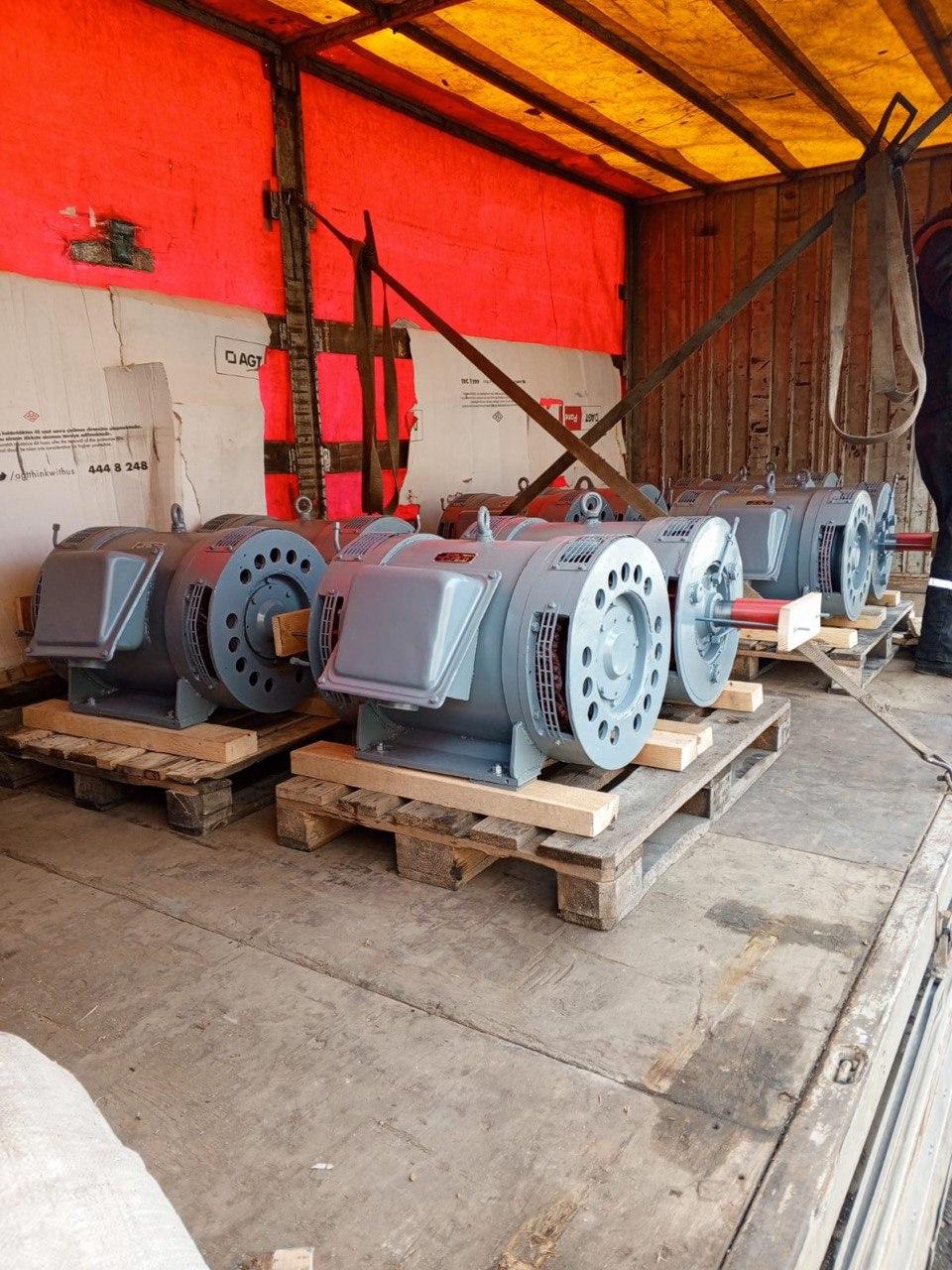

Асинхронный электродвигатель АЭ92-402

Электродвигатель асинхронный Электродвигатель АЭ92-402 асинхронный, трехфазных с короткозамкнутым ротором, предназначен для привода главных копрессоров и центробежных вентиляторов. Технические данные Напряжение номинальное при соединении фаз обмотки звездой (линейное) - 380 В Мощность номинальная на валу в симметричномрежиме - 40 кВт Ток (фазный) номинальный -  90 А Частота тока -. 50 Гц Частота вращения ротора (номинальная) - 1425 об/мпн К. п. д - 85,5 % cos ср - 0,79 Режим работы  - продолжительный или ПВ 50% с числом пусков в час до 10 Класс изоляции - Н Масса  - 390-400 кг Электродвигатели допускают стоянку под током короткого замыкания (к. з.) или затяжной пуск в течение не более 15 с (с холодного состояния) при номинальном напряжении 380 В. Нормальная работа электродвигателя осуществляется от однофазной сети в системе с расщепителем фаз и постоянно включенной емкостью при колебании питающего напряжения сети в интервале 280- 470 В и несимметрии напряжения по фазам в соответствии с норматив-нотехнической документацией на поставку электродвигателя. Конструкция. Электродвигатель АЭ92-402 открытого исполнения, с горизонтальной установкой на лапах, аксиальной вытяжной вентиляцией. Электродвигатели изготавливают с одним или двумя свободными концами вала. Статор состоит из стальной сварной станины и закрепленного в ней сердечника, набранного из штампованных изолированных листов электротехнической стали толщиной 0,5 мм. Для заземления электродвигателя на лапах установлены стальные болты с латунными шайбами. Поверхность лап под головкой заземляющего болта покрыта оловянистым припоем. В пазы сердечника статора уложена обмотка. В электродвигателе применена двухслойная петлевая обмотка, состоящая из жестких изолированных пропитанных секций, изготовленных из прямоугольного медного провода марки ПСДК- Закрепляются секции в пазах клиньями. Обмоточные данные статора двигателя: Число: павов - 48 полюсов - 4 витков в секции - 3 витков в фазе -  48 пазов на полюс и фазу - 4 проводников в пазу - 6 параллельных ветвей -  1 Размер провода (неизолированного) - 3,15X4,75 мм Активное сопротивление фазы при 20 °С - 0,0576 Ом Изоляция - кремнийорганическая Предельно допустимый нагрев класса Н 205 °С
