Пневматический мембранный насос

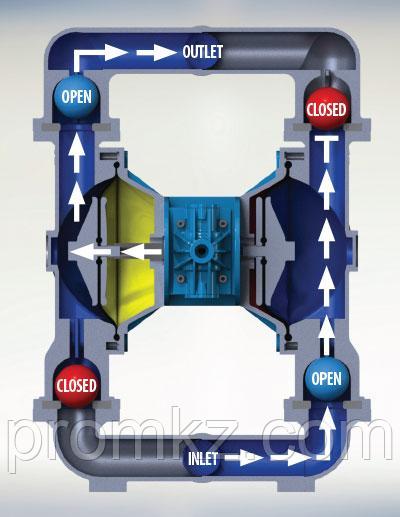

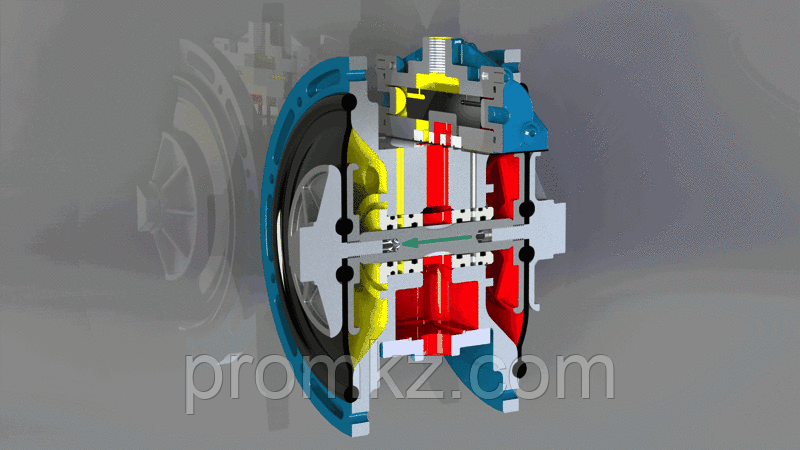

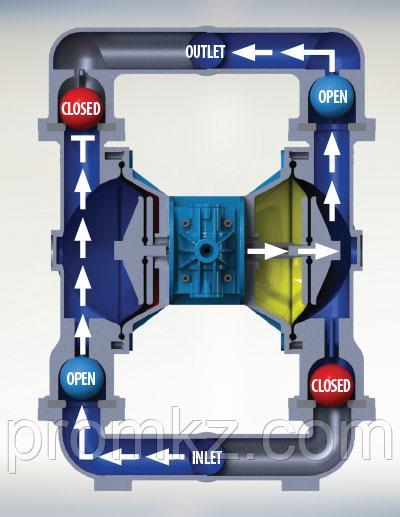

объёмный насос, который приводится в движение энергией сжатого воздуха. Двухдиафрагменный пневматический насос обладает большим перечнем преимуществ перед насосами других технологий, что делает его незаменимым в определённых секторах промышленности, таких, как керамическая, лакокрасочная и горнодобывающая. Неметаллические насосы обычного режима идеально подходят для высокоагрессивных жидкостей, для непериодической работы или работы по потребности, для передвижных установок, для слабоабразивных жидкостей и для жидкостей со взвешенными твердыми частицами. Неметаллические насосы обычного режима выполняются из полипропилена, ПВДФ, ацеталя, проводящего ацеталя и проводящего полипропилена; диафрагмы и запорные клапаны изготовляются из термопластичных эластомеров и тефлона Пневматические мембранные насосы - это объемные насосы, которые используют комбинацию возвратно-поступательного действия двух гибких мембран, двух впускных и двух выпускных шариковых обратных клапанов для перекачки жидкости. В насосе есть две камеры, которые разделены диафрагмами на воздушную и жидкостную. Две диафрагмы соединены между собой общим валом, расположенным в центральной секции. Диафрагма с одной стороны нагнетает жидкость в то время, как диафрагма с другой стороны всасывает продукт. Сначала сжатый воздух подается в правую воздушную камеру, отодвигая диафрагму вправо. Когда общий вал, расположенный в центральной секции перемещается вправо, диафрагма в левой камере движется в направлении к центральной секции. Это движение создает вакуум в левой жидкостной камере, поднимая нижний шаровый клапан, позволяя жидкости протекать через всасывающий коллектор в жидкостную камеру. В то же время, жидкость в правой камере выталкивается через напорный патрубок наружу. Система распределения воздуха чувствует, что диафрагма в правой камере достигает конца своего хода и переключает подачу воздуха в левую воздушную камеру. Давление воздуха двигает влево левую диафрагму, которая тянет за собой общий вал и правую диафрагму. Увеличение давления в левой жидкостной камере поднимает верхний шариковый клапан, позволяя жидкости вытекать через выпускной коллектор и из насоса. Тем временем, разряжение в правой камере всасывает жидкость через входной патрубок.
