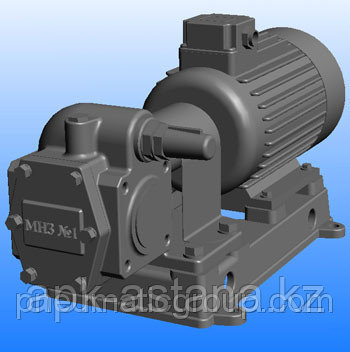

Насос НМШ 2/40-1.6/16-5Б с эл. дв 2,2/1500

Шестеренные масляные насосы типа Н МШ и Ш предназначены для перекачки нефти и нефтепродуктов Конструкция : Конструктивно масляные насосы представляют собой объемные насосы. Роль рабочего органа выполняют шестерни. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет полости между зубьями, перемещается в сторону нагнетания и вытесняется в нагнетательный патрубок. Перекачиваемая жидкость: Насосы шестеренные типа НМШ, НМШФ, Ш и агрегаты электронасосные на их основе предназначены для перекачивания нефтепродуктов (масло, мазут, дизельное топливо, в том числе для подачи мазута в котельных установках) без механических примесей. Они выпускаются в климатическом исполнении У, категории размещения 3 по ГОСТ 15150-69, при поставке на экспорт в тропики, климатическое исполнение и категория размещения – Т2, Т5. Условные обозначения: Например: НМШ 2-40-1,6/16-1 ТУ26-06-1558-89 Ш - шестренный насос НМШ - насос масляный шестеренный на лапах НМШФ - насос масляный шестеренный фланцевый НМШГ - насос масляный шестеренный с обогревом (охлаждением) корпуса 2 - подача насоса в литрах на 100 оборотов 40 - наибольшое давление насоса, кгс/см2 1,6 - подача насоса в агрегате, м3/ч 16 - давление на выходе из насоса в агрегате, кгс/см2 Ю - условное обозначение материала проточной части насоса,без обозначения - чугун Б - бронза Ю - алюминий и его сплавы К - нержавеющая сталь 1 - исполнение двигателя ТУ 26-06-1558-89 - обозначение технических условий Технические характеристики НМШ 2-40 Подача номинальная, м 3 /час 1,6 Напор, м 16 Макс. кавитационный запас, м 5 Частота вращения,об/мин 1450 Напряжение питания,В 380 Мощность двигателя, кВт 2,2
