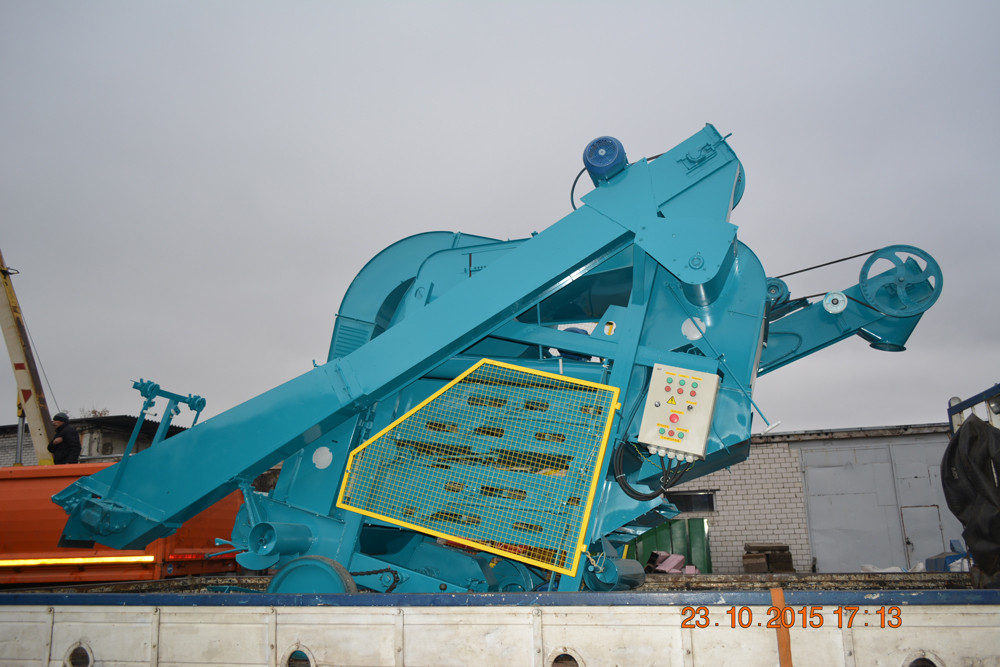

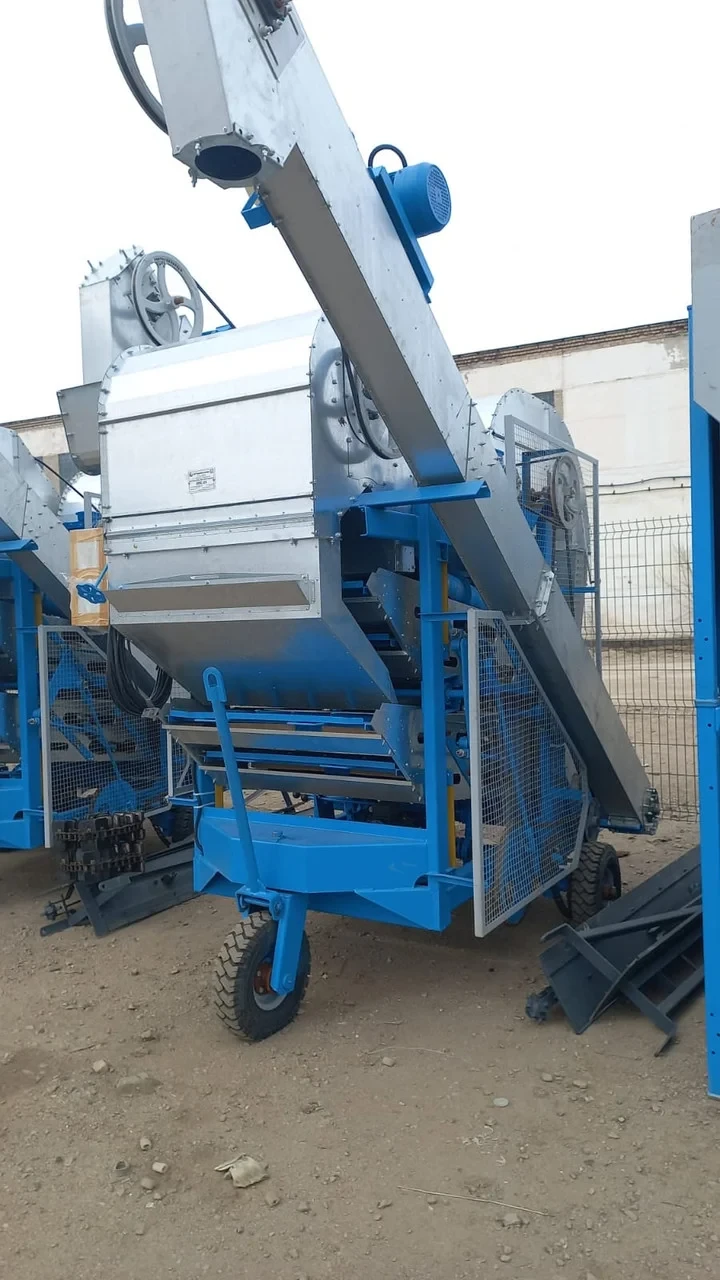

ОВС-25 Очиститель вороха самопередвижной

Устройство и работа машины ОВС-25 При движении машины вдоль вороха шнековые питатели захватывают зерновой материал и подводят к подъемной трубе загрузчика, который передает его в распределительный шнек питающего устройства. Питающее устройство распределяет зерно по ширине камеры. Распределитель делит материал на две равные части и направляет его в воздушные каналы. Воздушный поток через вентилятор и пыле-отделитель уносит легкие примеси в пневмотранспортер. Более крупные примеси из воздушного потока улавливает отстойная камера. Зерновой материал, прошедший очистку воздухом и разделенный на две равные части, попадает на верхний и нижний станы. Процесс очистки на верхнем и нижнем станах совершенно одинаков. Чистое зерно поступает в задний приемник. Из приемника чистое зерно шнеком подается в нижнюю головку отгрузчика. Отгрузочный транспортер выводит чистое зерно из машины и поворотным носком направляет его либо в кузов автомашины, либо образует за машиной ворох чистого зерна. Легкие примеси, выделенные воздушной очисткой, пневмотранспортер относит в сторону. Отходы (подсев, щуплое и битое зерно, крупные примеси), выделенные решетной очисткой, легкие примеси из отстойной камеры шнек отводит в сторону и складывает в ворох фуражных отходов. ОВС-25С Основные рабочие органы очистителя вороха стационарного: приемная камера, воздушно-очистительная часть, решетные станы, шнек фуражных отходов - смонтированы на раме. Зерновой материал подается норией в распределительный шнек питающего устройства машины. Питающее устройство распределяет зерно по ширине камеры. Распределитель делит материал на две равные части и направляет его в воздушные каналы. Воздушный поток через вентилятор уносит легкие примеси в централизованную воздушную систему агрегата. Более крупные примеси из воздушного потока улавливает отстойная камера. Зерновой материал, прошедший очистку воздухом и разделенный на две равные части, попадает на верхний и нижний станы. Процесс очистки на верхнем и нижнем станах совершенно одинаков. Наименование Ед . измерения ОВС-25 ОВС-25С Номинальная производительность за час до - на предварительной очистке влажностью до 20% и содержанием сорной примеси до 10%; т/ч 25 25 - на первичной очистке влажностью до 16% и засоренностью не более 10% т/ч 12 12 Масса, не более кг 1840 1090 Установленная мощность, не более кВт 9,5 4,0 Габаритные размеры в рабочем положении длина мм 5090 3130 ширина мм 6200 1790 высота мм 3280 2150 Ширина захвата питателями мм 4280 Срок службы лет 8 8
