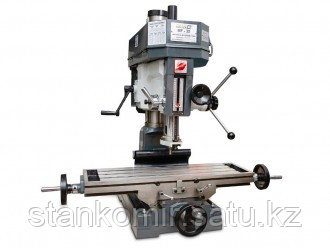

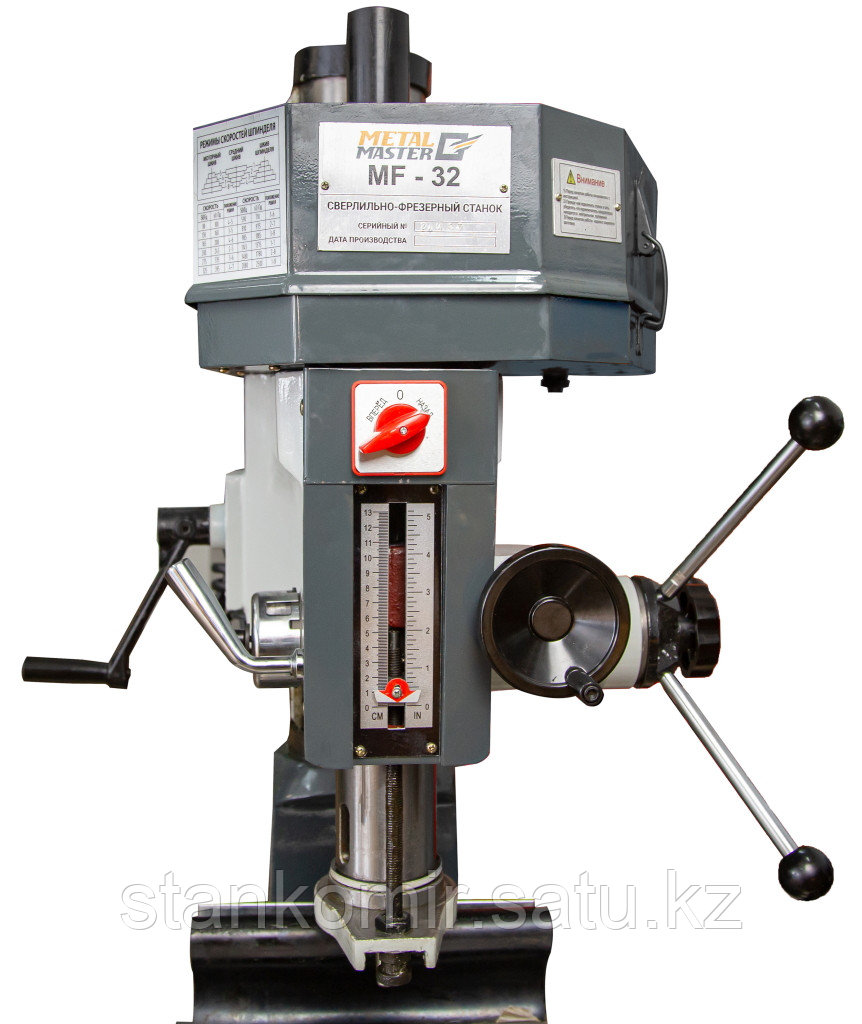

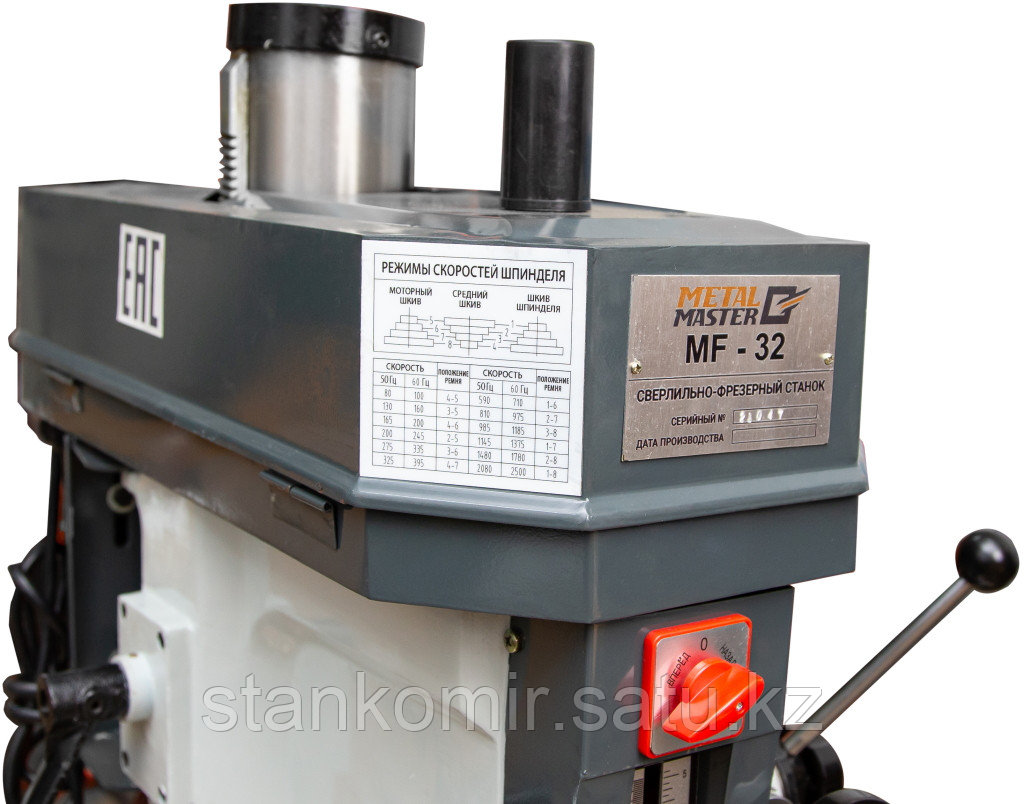

Сверлильно-фрезерный станок Metal Master MF-32 (с ременной передачей)

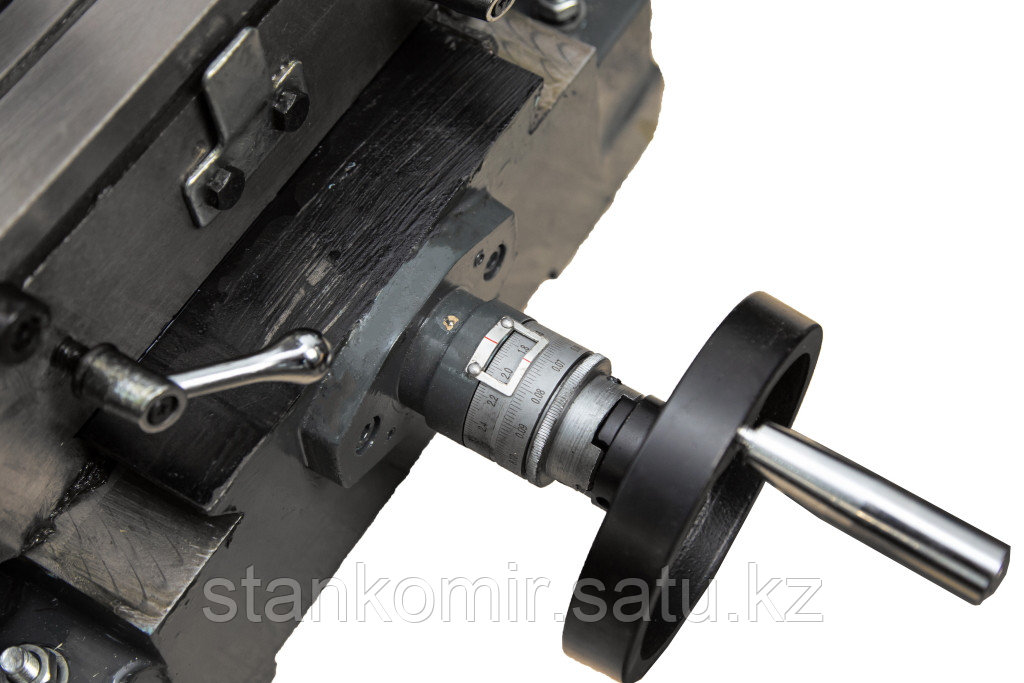

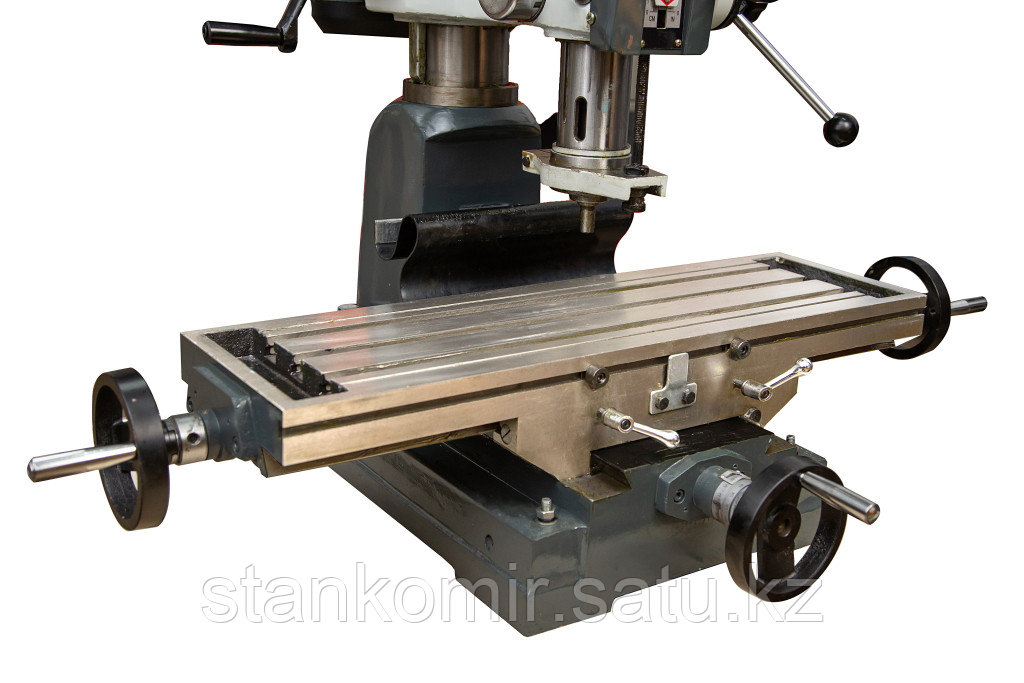

Технические характеристики Модель MF32 Максимальный диаметр сверления 32мм Максимальный диаметр торцевой фрезы 63 мм Максимальный диаметр концевой фрезы 20 мм Расстояние от вершины шпинделя до стола 450 мм Минимальное расстояние от оси шпинделя до колонны 203,5 мм Ход шпинделя 130мм Конус шпинделя M.T.3 Шаг скоростей шпинделя 12 Диапазон частоты вращения шпинделя 50 Гц 80-2080 об / мин Угол поворота фрезерной головы (по горизонтали) 360° Размер стола 800 × 240 мм Ход стола по координате Х 175 мм Ход стола по координате Y 500мм Мощность мотора 1,5к Вт Напряжение 380В Вес нетто / вес брутто 280/330 кг Размер упаковки 1020 * 820 * 1160 мм Обзор станка Конструкция станка METAL MASTER MF-32 предоставляет возможность поворота головки на 360 градусов в горизонтальной плоскости, что позволяет обрабатывать взаимно перпендикулярные плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время. Крестообразный стол перемещается по направляющим типа "ласточкин хвост" с регулируемыми клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками. Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола. Фрезерная головка может поворачиваться вокруг вертикальной оси. Общий вид фрезерной головы METAL MASTER MF-32. Переключение скоростей горизонтального шпинделя производится перестановкой клинового ремня на соответствующие шкивы. Все рукоятки оснащены четкими и удобными лимбами. Таблица соответствия скоростей положению ремней расположена на станине фрезерного станка. Направление вращения шпинделя устанавливается с панели управления. Вертикальный шпиндель снабжен звездчатой рукояткой быстрой подачи пиноли. Максимальный ход пиноли – 130 мм. Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом. Положение стола по каждой оси фиксируется стопорными ручками. Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост». Мощность двигателя 1,5 кВт. Сохранить в соцсетях Комплектация Стандартная комплектация: Руководство по эксплуатации на русском языке Набор инструментов для обслуживания.
