Электрический резьбонарезной манипулятор ETM-24 Plus

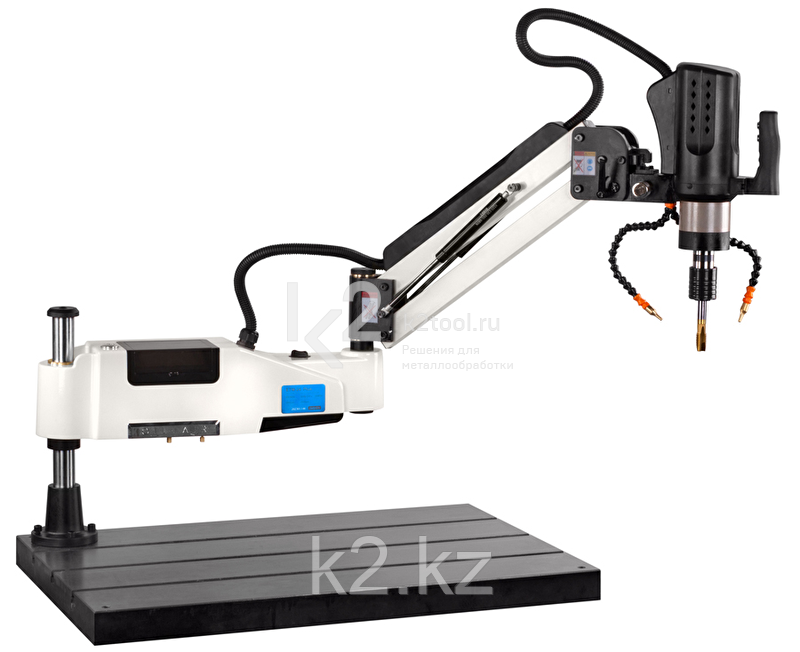

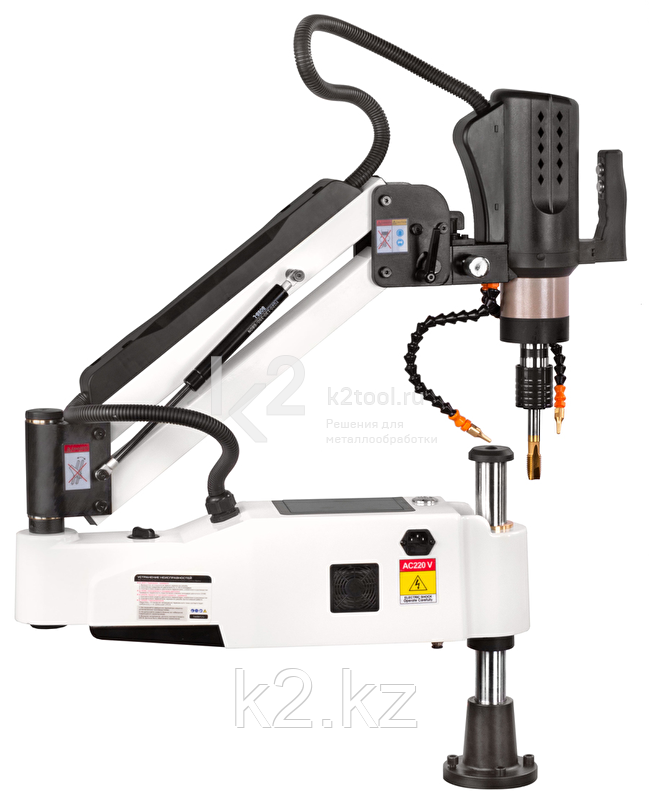

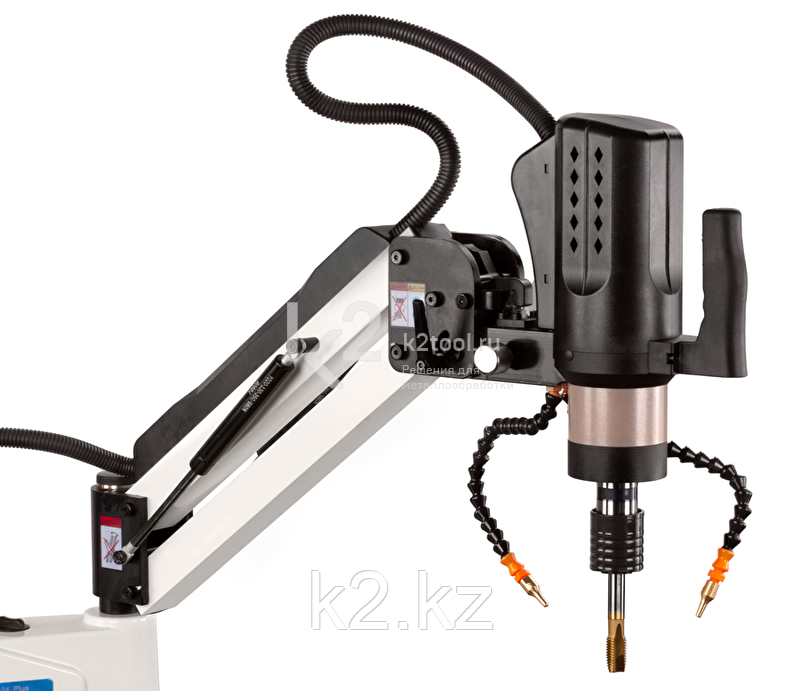

Резьбонарезной станок Резьбонарезной станок ETM-24 Plus — электрический манипулятор c универсальным расположением привода. Комплектуется поворотным модулем, который может изменять расположение электрического привода: вертикальное, горизонтальное и на 360° в каждом положении. Используется для нарезания резьбы от М6 до М24 с помощью метчиков в различных заготовках из металла, пластика и других материалов. Оснащен системой подачи СОЖ и автоматическим удалением стружки . Для подключения системы требуется компрессор с давлением 6-8 бар. Особенности Автоматическая система подачи СОЖ с возможностью программирования временных интервалов. Двойная система защиты метчика от поломки, состоящая из предохранительной головки и программного обеспечения, которые при излишней нагрузке прекращают движение. Возможно нарезание метрической и дюймовой резьбы. Для работы с необходимым размером и стандартом метчиков (DIN 371, DIN 376, ISO, JIS) используются соответствующие резьбонарезные головки . Быстрая смена резьбонарезной головки. Подача сжатого воздуха при возвращении метчика в исходное положение сокращает износ инструмента. Эффективное удаление стружки по время процесса обеспечивает высокую точность нарезания резьбы. Управление серводвигателем как в ручном, так и в автоматическом режимах. В корпус установлены медные подшипники скольжения, которые отличаются своей прочностью и минимальным коэффициентом трения. Настройка одновременной работы компрессора для выдувания обрезков и системы СОЖ. Нарезание как правой, так и левой резьбы в разных плоскостях и глубоких отверстиях. Универсальное расположение поворотной консоли. Сокращение времени нарезки резьбы в 5-10 раз. Блок управления с сенсорным экраном. Может дополнительно оснащаться втулками для плашек , что позволяет нарезать наружную резьбу. Технические характеристики Источник питания 220 В, 50 Гц Размер нарезаемой резьбы М6-М24 Макс. частота вращения 200 об/мин Мощность привода 1200 Вт Рабочий радиус 1200 мм Мин. радиус 400 мм Давление воздуха 6-8 кг/см 2 Тип патрона GTM24 Масса 50 кг Комплект поставки Манипулятор резьбонарезной ETM-24 Plus. Инструкция по эксплуатации. Стойка. Винт крепления стойки, 4 шт. Кабель питания. Набор резьбонарезных головок GTM24 для метчиков (DIN 371: М5/М6, М8, М10; DIN 376: М12, М14, М16, М18, М20, M22-24 с ключом). Аксессуары Верстаки на колесах с рабочими столами: WB-5080 или WB-6090 . Монтажная плита 800×500 мм . Магнитные опоры PMR-300 или PMR-600 . Тиски сверлильные: Q19100 , Q19125 или Q19150 . Резьбонарезные головки и оснастка .
