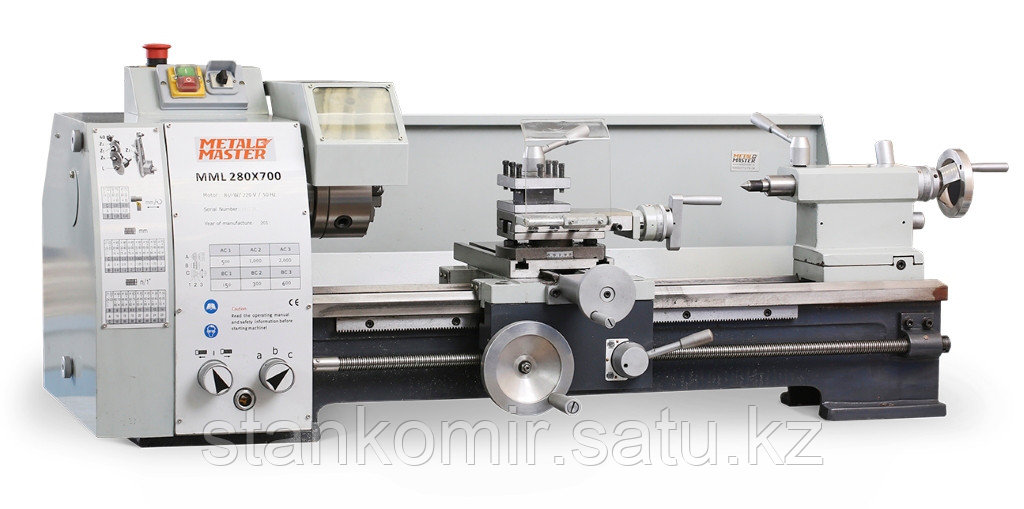

Токарный станок Metalmaster MML 2870 (MML 280x700 Turner)

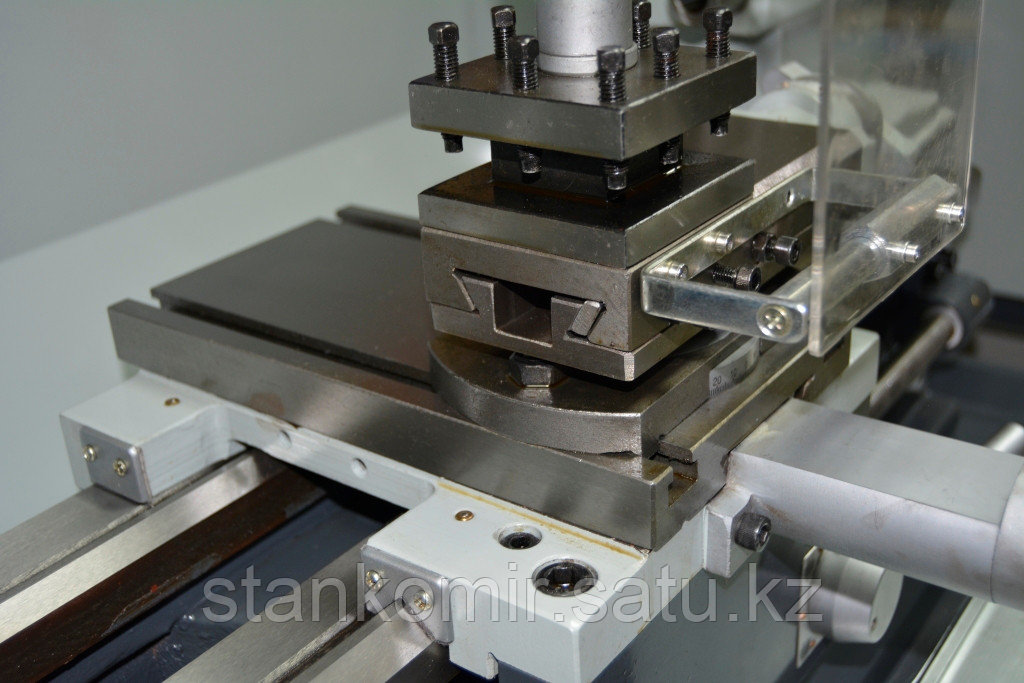

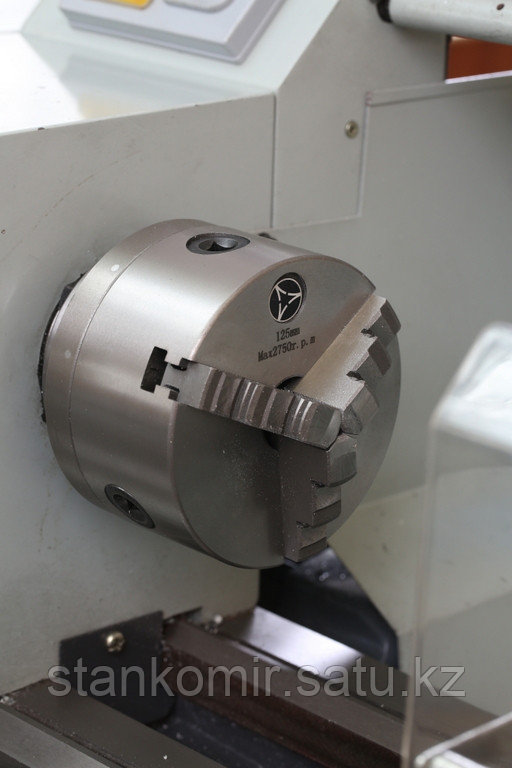

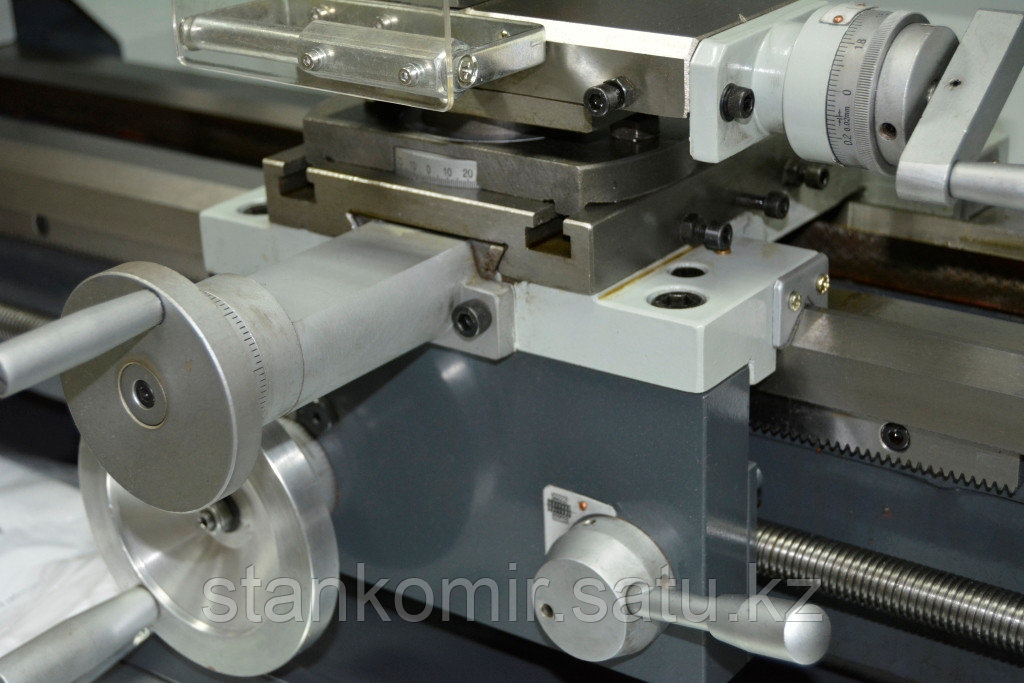

Технические характеристики Наименование параметров MML 2870 (MML 280x700) MML 280x700 V Электропитание: Двигатель 0,85 кВт ~50 Гц Асинхронный, повышенной надежности 1,1 кВт DC Станочные данные: Высота центров, мм 140 140 Наибольший диаметр обрабатываемой детали, мм 266 266 Наибольшая длина обрабатываемой детали, мм 700 700 Ширина станины, мм 180 180 Частота вращения шпинделя, об/мин 150-2500 50-2500 Регулировка скорости вращения шпинделя Механическая 4, бесступенчатая Внутренний конус шпинделя MK 4 MK 4 Ход верхней каретки суппорта, мм 60 60 Ход поперечной каретки суппорта, мм 160 160 Диаметр проходного отверстия шпинделя, мм 26 26 Внутренний конус пиноли задней бабки MK 2 MK 2 Перемещение пиноли задней бабки, мм 90 90 Продольная подача, мм/об 0,07 - 0,2 0,07 - 0,2 Пределы шага нарезаемых метрических резьб, мм 0,2 - 3,5 0,2 - 3,5 Пределы шага нарезаемых дюймовых резьб, ниток на дюйм 8 - 56 8 - 56 Высота державки резца, мм 13,5 13,5 Габариты Высота, мм 510 510 Длина, мм 1390 1390 Ширина, мм 450 450 Общая масса, кг 228 228 Масса станка, кг 200 200 ЗАЯВКА НА БЕСПЛАТНОЕ УЧАСТИЕ >> Обзор станка ЗАКАЛЕННЫЙ ВЫСОКОТОЧНЫЙ ПАТРОН ДИАМЕТРОМ 125 ММ. УСИЛЕННЫЙ СУППОРТ ШИРИНОЙ 150 ММ. И Т-ПАЗАМИ. РАССТОЯНИЕ МЕЖДУ ЦЕНТРАМИ ПАЗОВ – 115 ММ. МАССИВНАЯ ЗАДНЯЯ БАБКА С ОСНОВАНИЕМ 155 ММ.И БЫСТРЫМ ЗАЖИМОМ. КОРОБКА ПОДАЧИ ДЛЯ РЕГУЛИРОВКИ ШАГА ПРИ НАРЕЗАНИИ РЕЗЬБ. ЗАКАЛЕННАЯ СТАНИНА ШИРИНОЙ 180 ММ. НАБОР ЗИП. МЕТАЛЛИЧЕСКИЕ МАХОВИКИ ПРОДОЛЬНОЙ И ПОПЕРЕЧНОЙ ПОДАЧИ. Компактный универсальный токарный станок. Механическое (модель MML 2870 (MML 280x700)) или электронное бесступенчатое (модель MML 280x700V) управление числом оборотов шпинделя. Закаленный высокоточный шпиндель. Радиальное биение шпинделя менее 0,009 мм. Правое/левое вращение шпинделя. Долговечные подшипники. Литая станина из серого чугуна, и отшлифованные. Индуктивно закаленные и шлифованные направляющие станины (HRC 42 - 52). Высокая точность обработки. Продольная, поперечная и верхняя каретки суппорта. Автоматическая продольная подача. Металлокерамические подшипники ходового винта. Трапецеидальная резьба ходового винта. Нарезание метрических и дюймовых резьб. Сменные шестерни обеспечивают большой диапазон нарезаемых резьб. Возможность поперечного смещения задней бабки для точения длинных конусов. Поворот верхней каретки суппорта для точения коротких конусов. Кнопка аварийной остановки. Защитный экран зоны резания. Шаг подачи при нарезании резьбы регулируется коробкой подачи и настройками «гитары» № Объект испытаний Чертеж Допустимые величины (мм) 1 Биение шпинделя А: 0,009 В: 0,009 2 Биение оправки установленной в конусе шпинделя А: 0,015 В: 0,03 3 Вылет пиноли А – в вертикальной плоскости В – в горизонтальной плоскости А: 0,025/50 В: 0,015/50 4 Проезд по контрольной оправке в центрах А: 0,025 В: 0,025 5 Параллельность оси шпинделя направляющим А – в вертикальной плоскости В – в горизонтальной плоскости А: 0,03/250 В: 0,03/250 6 Параллельность верхних салазок с шпинделем и движением каретки 0,04/75 7 Биение патрона 0,04 8 Биение оправки в патроне А) Ø20мм 1: 0,04 2: 0,08/100 В) Ø30мм 1: 0,04 2: 0,08/100 Скачать нормы точности универсального токарно-винторезного станка мод. MML 280x700 V Комплектация 3-х кулачковый патрон 125 мм 4-х позиционный резцедержатель. Центр упорный. Защитное ограждение патрона. Поддон для стружки. Комплект сменных шестерен гитары. Инструментальный ящик с инструментом Подробнее: http://tapcoint.ru/functions/f_tokarnie-stanki/f_nastol_tok/metalmaster-mml-280x700/
