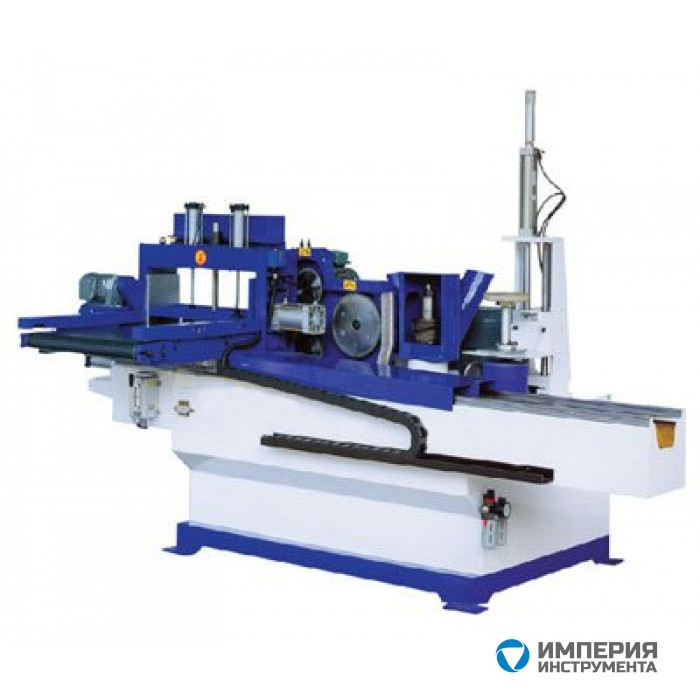

Шипорезный станок LTT MХВ3518C

Назначение Станок предназначен для обработки торцов брусков и нарезания на них зубчатых шипов для дальнейшего сращивания по длине на зубчато-клеевое соединение с последующим нанесением клея . Модель MXB3518С с пневмо-гидравлическим приводом каретки. Область применения Идеально подходит для применения на малых и средних предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах. Техническая характеристика Мощный рабочий стол каретки. Позволяет свести к минимуму вибрации при обра-ботке и обеспечить надежное базирование пакета заготовок, что значительно повышает точность и качество обработанных шипов. Высокоточные линейные направляющие. Перемещение каретки осуществляется по линей-ным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих момен-тов, действующих на линейные направляющие Надежный прижим пакета заготовок. Прижим пакета заготовок к боковой базовой плос-кости двумя пневмоцилиндрами и верхний прижим к поверхности стола обеспечивают надежное базирование заготовок и высокую точность обработки шипов. Торцовочный узел с пилой и дробилкой. Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимости от глубины об Мощный фрезерный шпиндель предназначен для нарезания шипа . обрамлен защитой с стружкоот-сосом. Клеенаносящий узел предназначен для нанесения клея на готовые шипы. Привод фрезерного шпинделя. Привод фрезерного шпинделя для нарезания ши-пов осуществляется от стационарно установленного электродвигателя через плоскоременною передачу. Обеспечивается надежная работа станка при обработке пакета заготовок, не передается вибрация от двигателя на шпиндель, что гарантирует высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла. Точная настройка фрезерного шпинделя. Осуществляется с помощью маховика с фиксацией винтом, конической передачи и высокоточной трапецеидальной винтовой пары. Позволяет легко настроить фрезерный шпиндель с высокой точно-стью относительно базовой поверхност Устройство смещения пакета заготовок. Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фр Пульт управления станком. Эргономичная панель пульта управления, встроен-ная в дверцу электрошкафа, обеспечивает удоб-ство управления станком при проведении наладочных работ. Качественные электрические компоненты. Встроенная гидростанция. В комплект входит собственный ресивер. Система подготовки воздуха позволяет защитить пневмо-компоненты станка от преждевременного выхода из строя. Характеристики Габариты станка, мм 3000х1650х1500 Диаметр основного шпинделя, мм 50 Диаметр основной пилы ,мм 250 Диаметр подрезной пилы, мм 200 Диаметр шпинделя пильного узла, мм 30 Максимальная рабочая ширина, мм 590 Минимальная длина обработки, мм 150 Мощность гидростанции, кВт 2,2 Мощность двигателя основного шпинделя, кВт 11 Мощность двигателя пильного узла, кВт 4 Мощность двигателя подрезного узла, кВт 0,75 Общая мощность, кВт 17,2 Размер рабочего стола, мм 510х610 Толщина обработки, мм 10-180 Частота вращения основного шпинделя, об/мин 6000 Частота вращения подрезного узла, об/мин 2825 Частота вращения шпинделя пильного узла, об/мин 2840
