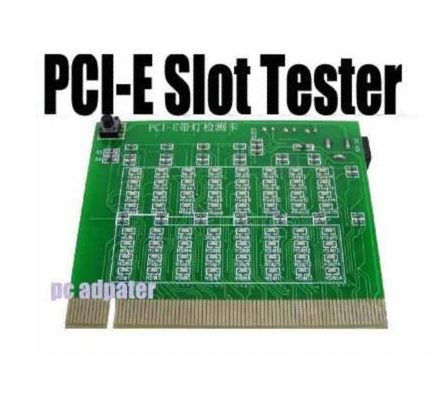

ST8688 Тестовая диагностическая плата

Описание Тестовая ST8688 диагностическая плата со светодиодной сигнализацией для разъемов PCI-E. Плата для тестирования и диагностики слотов PCI -E x16 может быстро диагностировать обрыв цепи или короткое замыкание в слоте PCI Express x16 на материнской плате  с помощью  диагностических светодиодов. Вместо ручного тестирования вы  можете легко найти ошибку или плохой контакт слота или неисправные контакты с помощью светодиодов . Руководство пользователя: 1. Подключите блок питания 12 В постоянного тока к слоту PCI тестера. -E и вставьте его в слот для проверки . 2. Нажмите кнопку питания тестера,  все индикаторы на тестере должны загореться . Если некоторые индикаторы не горят,  проверьте южный мост, возможно, в нем  обрыв цепи, короткое замыкание или какая-то другая неисправность . Это оборудование  в основном используется для ремонта материнской платы ПК , когда видеокарты отображают  ошибку CODE POST  FF .на рабочем столе, когда ПК не выводит изображение, когда видеокарта зависает из-за плохого контакта в слоте или неисправного контакта слота и т.д.
