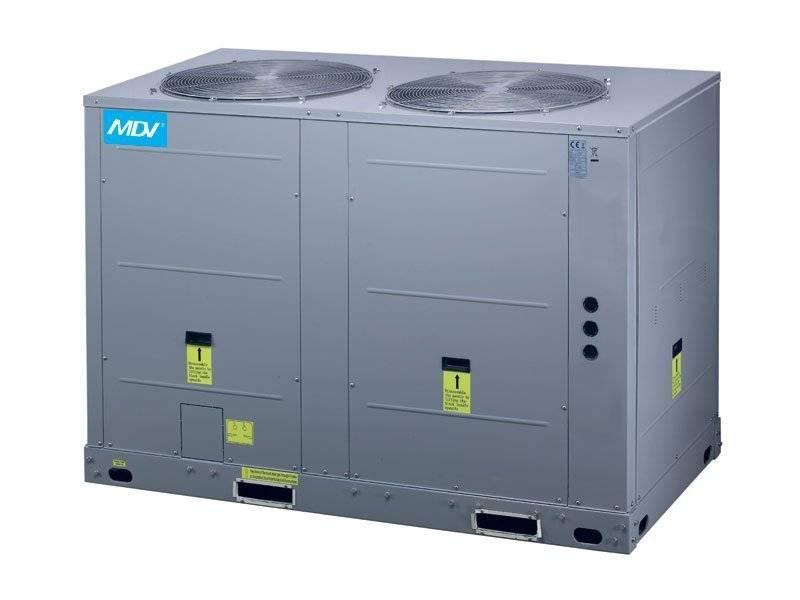

Компрессорно-конденсаторный блок MDV MDCCU-61CN1

Компрессорно-конденсаторный блок (ККБ) MDV MDCCU-61CN1 (Qх=61 кВт) предназначены для подготовки жидкого хладагента, который подается в теплообменник приточной установки. Входит в состав агрегатов центрального кондиционирования воздуха. Особенности компрессорно-конденсаторного блока MDV MDCCU : 1. Компрессоры известных мировых брендов В ККБ MDV используются только качественные и надежные компрессоры известных производителей с мировым именем - Danfoss, Hitachi, Panasonic, GMCC. 2. Встроенная защита (от 10 кВт включительно) Для защиты ККБ от неправильной установки и использования, в нем предусмотрены система самодиагностики, включающая в себя - контроль тока компрессора, защита по высокому давлению (в моделях от 10 кВт), защита по низкому давлению (в моделях от 14 кВт), фазовый монитор (в 3-х фазных моделях), защита от высокой температуры конденсации (модели от 10 кВт), защита от высокой температуры нагнетания (модели от 10 кВт), вывод кодов ошибок (модели от 10 кВт). 3. 2-скоростные двигатели вентиляторов (в ККБ от 22 кВт включительно) В ККБ MDV (производительностью от 22 кВт включительно) применены 2-скоростные двигатели вентиляторов, что позволяет изменять объем воздуха, проходящий через конденсатор и точно регулировать температуру конденсации. Это снижает нагрузку на компрессор, увеличивает срок службы компрессора, а, значит, и всего агрегата. Преимущества компрессорно-конденсаторного блока MDV MDCCU: высокая эффективность работы на охлаждение; высокопроизводительный компрессор; реле высокого и низкого давления; защита от высокой температуры конденсации и высокой температуры нагнетания; вывод кодов ошибок; фазовый монитор; двухскоростные моторы вентиляторов (управление по температуре конденсации); легкий доступ к клеммной колодке для подключения сети и линии управления; удобный блок управления; контроль тока компрессора; тестирование электронных компонентов и датчиков при включении; Модель MDCCU-03CN1 MDCCU-05CN1 MDCCU-07CN1 MDCCU-10CN1 MDCCU-14CN1 MDCCU-16CN1 MDCCU-22CN1 Холодопроизводительность, кВт 3,2 5,3 7,1 10,5 14 16 22 Электропитание, (НБ) V-ph-Hz 220-240/50/1 220-240/50/1 220-240/50/1 380-415/50/3 380-415/50/3 380-415/50/3 380-415/50/3 Количество контуров 1 1 1 1 1 1 1 Макс. потребляемая мощность, кВт 1,79 2,57 3,44 5,3 6,1 8,5 11,7 Максимальный потребляемый ток, А 9,2 13,2 17,5 10 12 13 19,3 Пусковой ток 29,9 40 66 52 66 67 86 Уровень шума, ДБ(A) 49 55 55 56 56 57 65 Хладагент. тип R410A R410A R410A R410A R410A R410A R410A Хладагент. заводская заправка, кг 0,75 0,96 1,4 2,5 3 3,05 5,4 Размер, ШхВхГ(НБ), мм 722*555*300 795*550*330 795*550*330 1077*967*396 987*1167*400 987*1167*400 1260*908*700 Размер в упаковке, ШхВхГ(НБ), мм 845*630*390 915*630*420 915*630*420 1120*1100*435 1032*1307*443 1032*1307*443 1320*1060*730 Вес Нетто, кг 30 35,5 41 85,8 91,6 96,6 171 Вес Брутто, кг 33 38,5 44 95,6 102 107 190 Диаметр труб (ЖТ), мм(дюйм) 6,35 (1/4") 6,35 (1/4") 9,53 (3/8") 9,53 (3/8") 9,53 (3/8") 9,53 (3/8") 9,53 (3/8") Диаметр труб (ГТ), мм(дюйм) 12,7 (1/2") 12,7 (1/2") 12,7 (1/2") 19 (3/4") 19 (3/4") 19 (3/4") 22 (7/8") Максимальная длина труб, м 20 20 20 30 30 30 50 Перепад высот между внутренним и наружным блоками, м 10/10 10/10 10/10 10/10 20/20 20/20 25/30 Количество проводов в межблочном кабеле, сечение 3*2,5+1*1,5 3*4,0+1*1,5 3*6,0+1*1,5 5*4,0+1*1,5 5*4,0+1*1,5 5*10,0+1*1,5 5*6,0+2*1,5 Рабочий диапазон наруж. темп., °C +17°C ~ +46°C +17°C ~ +46°C +17°C ~ +46°C +17°C ~ +46°C +17°C ~ +46°C +17°C ~ +46°C +17°C ~ +52°C Модель MDCCU-28CN1 MDCCU-35CN1 MDCCU-45CN1 MDCCU-53CN1 MDCCU-61CN1 MDCCU-70CN1 MDCCU-105CN1 Холодопроизводительность, кВт 28 35 44 53 61 70 105 Электропитание, (НБ) V-ph-Hz 380-415/50/3 380-415/50/3 380-415/50/3 380-415/50/3 380-415/50/3 380-415/50/3 380-415/50/3 Количество контуров 1 1 1 2 2 2 2 Макс. потребляемая мощность, кВт 14,4 17,3 26,6 23,7 28,2 31,8 40,7 Максимальный потребляемый ток, А 23,7 28,5 47,9 45,2 51 56,5 71,8 Пусковой ток 110 147 62 142 142 147 197 Уровень шума, ДБ(A) 67 69 70 73 76 76 78 Хладагент. тип R410A R410A R410A R410A R410A R410A R410A Хладагент. заводская заправка, кг 6 7,2 10 11 12,4 17 18 Размер, ШхВхГ(НБ), мм 1260х908х700 1260х908х700 1250х1615х765 1825х1245х899 1825х1245х899 2158х1258х1082 2158х1669х1082 Размер в упаковке, ШхВхГ(НБ), мм 1320х1060х730 1320х1060х730 1305х1790х820 1844х1272х924 1844х1272х924 2168х1275х1105 2168х1686х1105 Вес Нетто, кг 185 199 288 403 413 508 570 Вес Брутто, кг 202 215 308 415 424 523 582 Диаметр труб (ЖТ), мм(дюйм) 9,53 (3/8") 12,7 (1/2") 15,88 (5/8") 12,7 (1/2")х2 12,7 (1/2")х2 12,7 (1/2")х2 12,7 (1/2")х2 Диаметр труб (ГТ), мм(дюйм) 25 (1") 28,6 (1" 1/8") 31,75 (1" 1/4") 25 (1")х2 25 (1")х2 25 (1")х2 25 (1")х2 Максимальная длина труб, м 50 50 50 50 50 50 50 Перепад по высоте между внутренним и наружным блоками, м 25/30 25/30 25/30 25/30 25/30 25/30 25/30 Количество проводов в межблочном кабеле, сечение 5*6,0+2*1,5 5*6,0+2*1,5 5*16,0+2*1,5 5*16,0+2*1,5 5*25,0+2*1,5 5*25,0+2*1,5 5*35,0+2*1,5 Рабочий диапазон наруж. темп., °C +17°C ~ +52°C +17°C ~ +52°C +17°C ~ +46°C +18°C ~ +46°C +17°C ~ +46°C +17°C ~ +46°C +17°C ~ +46°C
