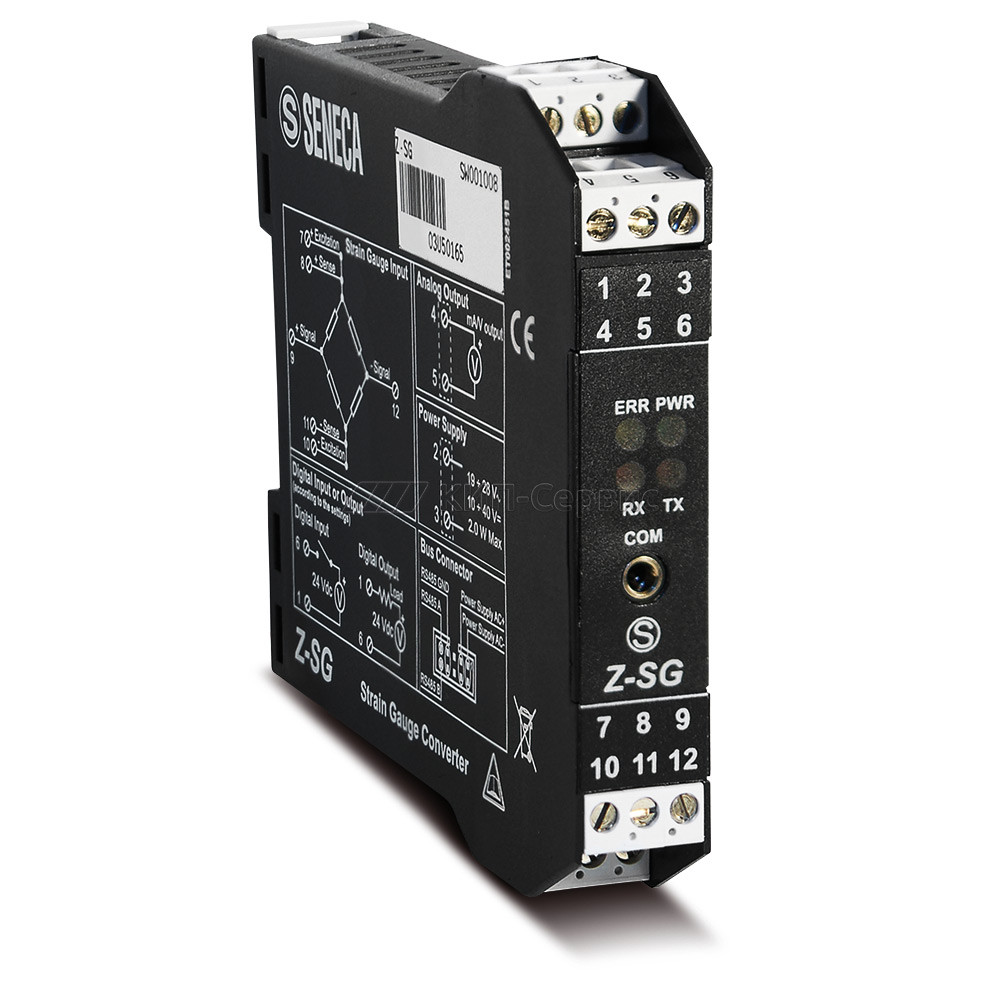

Z-SG Преобразователь сигнала тензодатчиков в весоизмерит. сист. Вход: Тензодатчик, Выход I=0

Модуль Z-SG — это преобразователь сигналов тензодатчиков . Для измерения используется 4-проводная или 6-проводная схема подключения тензодатчиков, передача данных осуществляется по протоколу Modbus-RTU или через аналоговый выход. Усилитель тензодатчиков Seneca Z-SG применяется в системах весового дозирования ( весовой дозатор , весовой терминал ). Модуль имеет 4 режима калибровки. Технические характеристики Seneca Z-SG Параметр Значение Питание 10…40 В DC или 19…28 В AC (50/60 Гц) Энергопотребление не более 2 Вт Протокол MODBUS-RTU Коммуникационные порты Порты RS-485 (2400…115200 бод), RS-232 (2400 бод) Адрес 01, без контроля четности Данные 8 бит Стоповый бит 1 Аналоговый вход Схема подключения тензодатчиков 6- или 4-проводная, дифференциальный вход Верхний предел диапазона измерений ± 5 мВ … ± 320 мВ Погрешность калибровки: 0,01% от в.п. (верхнего предела) нелинейность: 0,01 % от в.п. температурная нестабильность: 0,0025 %/°С от в.п. Гальваническая развязка ~1500 В AC по отношению ко всем остальным цепям Характеристики тензодатчика Напряжение питания 5 В DC Минимальное сопротивление 87 Ом (в результате параллельного подключения тензодатчиков) Номинальный ток датчика 750 мА Чувствительность ±1…±64 мВ/В Схема подключения 4-х или 6-ти проводная Аналоговый выход Выходное напряжение 0…10 В, 0…5 В DC, мин. сопротивление нагрузки: 2 кОм Выходной ток 0…20 мA, 4…20 мA, макс. сопротивление нагрузки: 500 Ом Погрешность преобразования 0,1% от верхнего предела диапазона измерений Время отклика (10%…90%) 5 мс Дискретный Вход или Выход (одно из двух) Оптоизолированный дискретный вход максимальное напряжение: 30 В Оптоизолированный дискретный выход максимальный ток: 50 мА, максимальное напряжение: 30 В Условия эксплуатации Температура -10…+65 °С Влажность 30%…90% без конденсации Высота над уровнем моря до 2000 м Температура хранения -20…+85 °С Корпус Степень защиты IP20 Светодиодные индикаторы источник питания, калибровка, связь по RS485 Подключение модуля съемные винтовые зажимы (по 3 контакта), сечение 5,08 мм коннектор IDC10 на задней панели стерео "джек" 3,5 мм на передней панели для RS232 (COM) кнопка на боковой панели для калибровки тензодатчика Корпус черный, PBT Габаритные размеры 17,5×100×112 мм Вес 140 грамм Другие характеристики АЦП 24 бит Настройка программно с помощью Z-NET3 Термостабильность 25 ppm/K Частота дискретизации настраивается в диапазоне 12,53…151,71 Гц Подавление помех на частотах 50/60 Гц Гальваническая развязка ~1500 В AC между входом и остальными цепями ~1500 В AC между питанием и коммуникационным интерфейсом ~1500 В AC между питанием и аналоговым выходом Стандарты EN61000-6-4/2002, EN61000-6-2/2005, EN61010-1/2001 источник питания должен соответствовать EN60742
