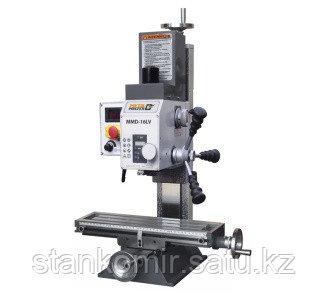

Настольный фрезерный станок Metal Master MMD - 16LV

Технические характеристики Технические характеристики MMD - 16LV Двигатель 0,50 кВт 220 В Макс.диаметр рассверливания в стали, мм 16 Макс. размер торцевой фрезы, мм 50 Макс. размер концевой фрезы, мм 16 Ход пиноли, мм 50 Конус шпинделя MT 2 Наклон фрезерной головки ± 90° Кол-во скоростей 2 (Вариатор) Скорости шпинделя, об/мин 50-2250 Длина стола 500 Ширина стола, мм 140 Ход оси Х, мм 220 Ход оси Y, мм 160 Ход вертикальный, мм 210 Размер Т-паза мм 8 Габаритные размеры упаковки: Длина, мм 500 Ширина, мм 450 Высота, мм 760 Вес нетто/брутто, кг 60/70 Обзор станка Конструкция станка METAL MASTER MMD - 16LV предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время. Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Настольно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси. Станок представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола. Фрезерная головка может наклоняться вокруг продольной оси вправо и влево ± 90°. Угол поворота отображается на линейке. Все рукоятки оснащены четкими и удобными лимбами. Ручка управления 2 диапозонов скоростей шпинделя. Рабочий стол фрезерного станка перемещается вдоль осей X, Y. Передвижение стола осуществляется по направляющим типа «ласточкин хвост».. Максимальный ход пиноли - 50 мм. Маховик микрометрической подачи вынесен на фронтальную часть фрезерной головки и снабжен нониусом. Вертикальный шпиндель снабжен звездчатой рукояткой. Рабочий стол оснащен Т - образными пазами для установки прижимного оборудования. Положение стола по каждой оси фиксируется стопорными ручками. Преимущества: Мощный двигатель, рассчитанный на непрерывную работу Привод главного движения станка реализует вращение шпинделя в 2 диапазонах от 50 до 2250 об/мин, количество оборотов шпинделя в данных границах выбирается бесступенчато путем поворота соответствующей ручки на корпусе станка Линейные перемещения пиноли отображаются на хорошо читаемых линейках с миллиметровой шкалой, а также дублируются на цифровом индикаторе Большой прецизионный крестовый стол Контроль за числом оборотов шпинделя осуществляется посредством специального дисплея. Данная возможность позволяет точно подобрать необходимый режим резания и максимально эффективно вести процесс обработки Наклон фрезерной головки ± 90° Точное перемещение пиноли шпинделя Прочная чугунная стойка В стандартную комплектацию станка входят: Комплект инструмента для обслуживания Станок в сборке Инструкция
