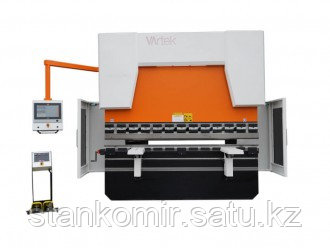

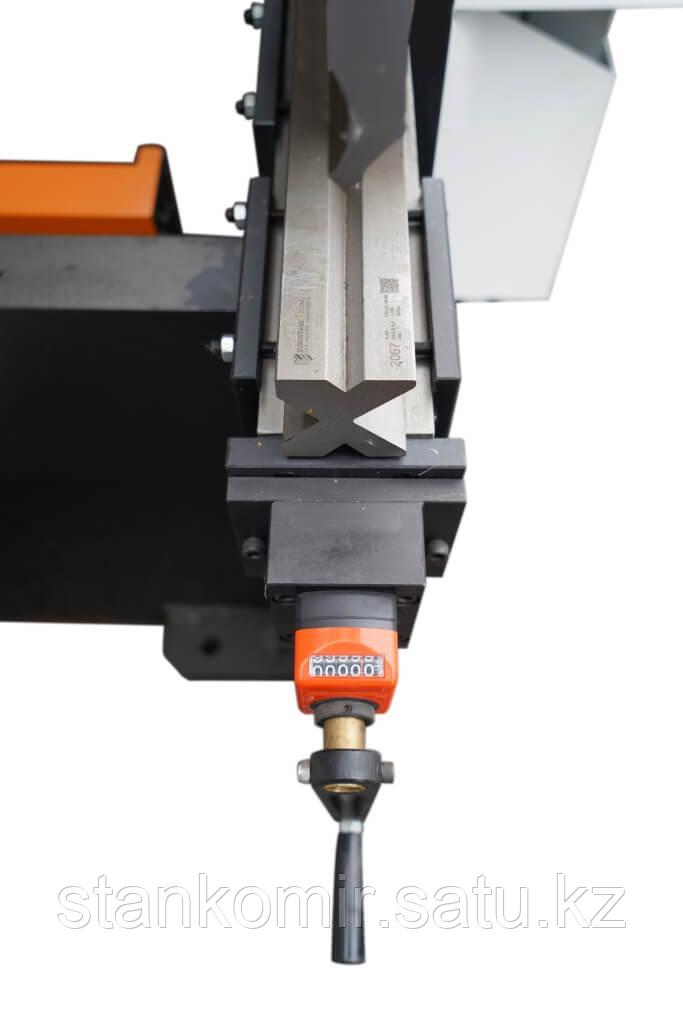

Вертикальный листогибочный пресс Vartek AdvanceForm 2600x100 с ЧПУ NexT 2.0 (StepAutomationSA15)

Параметр AdvanceForm 1500x40 AdvanceForm 2100x40 AdvanceForm 2100x60 AdvanceForm 2600x100 AdvanceForm 2600x135 AdvanceForm 3100x100 AdvanceForm 3100x135 Рабочая длина A мм 1500 2100 2100 2600 2600 3100 3100 Усилие тон 40 40 60 100 135 100 135 Ход траверсы I мм 140 140 140 280 280 280 280 Просвет J мм 380 380 420 520 520 520 520 Расстояние между стойками B мм 1250 1650 1650 2100 2100 2550 2550 Скорость свободного падения оси Y мм/с 180 180 180 180 180 180 180 Рабочая скорость оси Y мм/с 10 10 10 10 10 10 10 Обратная скорость оси Y мм/с 160 160 160 160 160 160 160 Ход оси X мм 800 800 800 800 800 800 800 Ход оси R мм 250 250 250 250 250 250 250 Скорость заднего упора мм/с 500 500 500 500 500 500 500 Точность позиционирования упора мм ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 Точность позиционирования осей Y1+Y2 мм ±0,01 ±0,01 ±0,01 ±0,01 ±0,01 ±0,01 ±0,01 Мотор кВт 5,5 5,5 5,5 11 11 11 11 Объем масленого бака л. 100 100 100 250 250 250 250 Длина L мм 2550 2950 2980 3450 3450 3900 3900 Ширина станка D мм 1950 1950 2250 2250 2250 2250 2250 Высота G мм 2200 2200 2350 2830 2830 2830 2830 Ширина E мм 1550 1550 1550 1750 1750 1750 1750 Глубина зева H мм 300 300 400 500 500 500 500 Высота стола F мм 860 860 860 860 860 860 860 Ширина стола K мм 90 90 90 90 90 90 90 Вес кг 3300 4100 4400 7250 7750 7850 8100 ОПИСАНИЕ СТАНКА ВЕРТИКАЛЬНЫЙ ЛИСТОГИБОЧНЫЙ ПРЕСС VARTEK ADVANCEFORM 2600X100 С ЧПУ NEXT 2.0 (STEP AUTOMATION SA15) Листогибочный пресс AdvanceForm разработан для производств с высоким объемом производства и небольшой разнообразностью производимых деталей. AdvanceForm имеет жесткую стальную раму, обработанную с точностью до 0,01 мм, а также глубокий зев, большие просвет и рабочий ход балки, что позволяет удобно работать с большими заготовками. Независимо от вида операции гибки, листогибочный пресс AdvanceForm при помощи оптимального расчета угла гибки, точности серво-гидравлической системы и электронных оптических линеек обеспечивает идеальную точность гибки каждой детали Редактируемые базы данных материалов прессов серии AdvanceForm позволяют добавлять неограниченное количество материалов, а также автоматически учитывать их упругость. Жесткая рама станка, разработана в SolidWorks с применением анализа на растяжение и прогиб, сварена сертифицированными сварщиками и обработана с точностью до 0,01 мм. КРАТКИЕ ХАРАКТЕРИСТИКИ ГИБОЧНОГО ПРЕССА VartekAdvanceForm ЧПУ 4х осевой NexT 2.0 (StepAutomationSA15), 15" с 2D-графическим сенсорным управлением (Y1, Y2, X,R,) Приводы по осям Сервопривода Shihlin Гидравлика Hoerbieger/Hawe (Германия) Электроавтоматика Siemens, Mean Well Масляный насос Шестеренный Гидравлические цилиндры Синхронизированные Y1-Y2 Инструмент Матрица 4-сторонняя/пуансон AMADAPromecam Оснащение заднего упора (пальцы) 2 штуки Пульт управления На поворотном кронштейне Педаль управления Выносная, с кнопкой аварийного останова Профили, получаемые при использовании листогиба: Размеры рабочей зоны: ОСОБЕННОСТИ ГИДРАВЛИЧЕСКОГО ВЕРТИКАЛЬНОГО-ГИБОЧНОГО ПРЕССА VARTEK AdvanceForm ЧПУ NexT 2.0: AdvanceForm поставляется с ЧПУ NexT 2.0 (Step Automation SA15), 2D графическим 15″ сенсорным экраном, удобным в программировании и работе. Система ЧПУ также показывает оптимальную последовательность гиба с минимальной перестановкой листа и риска столкновения с инструментом или прессом. Импорт инструмента DXF: NexT 2.0 (Step Automation SA15) позволяет использовать уже готовые чертежи инструмента в формате .DFX (Solid Works, AutoCad, Siemens NX, Компас и др.), что значительно сокращает время по сравнению с созданием нового инструмента в самой ЧПУ. Перенос данных осуществляется через USB-накопитель. После подключения USB-накопителя к ЧПУ NexT размещение инструмента в базе данных системы занимает считанные секунды. ЧПУ NexT позволяет легко определить несколько станций оснастки для сгибания и выбрать, какую станцию использовать в каждом изгибе, чтобы легко реализовать сложные детали. Производственные отчеты: ЧПУ NexT 2.0 (Step Automation SA15) будет вести отчет о производстве для каждого оператора, определяемого такими деталями такими, как длительность и количество циклов изгиба, выполняемых оператором. Таким образом, руководитель производства может контролировать уровень производительности прессового тормоза только одним взглядом! Бомбирование: Прессы Vartek оснащены ручной компенсацией прогиба стола обеспечивающей равномерность угла гиба по всей длине рабочего стола Задний упор: 2х осевой сервоприводной задний упор (ось Х,R) перемещается на высокоточных ШВП и двойных линейных направляющих, тем самым обеспечивая максимальную точность работы. Пальцевые блоки заднего упора перемещаются вдоль всей длины упора на линейных направляющих. Рама заднего упора может работать со скоростью до 500 мм/сек, точностью до ±0,05 мм и повторяемостью до ±0,02 мм. Гидравлическая система: Современная гидравлическая система Hoerbieger/Hawe с пропорциональными клапанами, цилиндры с хромированным покрытием, прецизионные поршни и высококачественные уплотнители обеспечивают долгосрочную работу прессов. Безопасность: Функция авто стоп-старта останавливает все электродвигатели, при холостом режиме в течение заданного времени и запускается сразу после нажатия педали или кнопки пуска. Эта функция не только сокращает электропотребление и сохранить окружающую среду, но также предотвращает достижения гидравлического масла высоких температур. Помимо этого, станок оснащен лазерным барьером от несанкционированного доступа с тыла станка. Опционально AdvanceForm может быть оснащен лазерной защитой пальцев. On-line диагностика станка: Все ЧПУ NexT оснащены функцией удаленного диагностирования, благодаря которой инженеры в удаленном режиме могут провести диагностику. Быстросъёмный инструмент: Станок оснащен быстросъёмным инструментом, что в разы ускоряет и упрощает процесс замены инструмента. Гибочный инструмент: Листогибочный пресс AdvanceForm поставляется с полноразмерным, секционированным, закаленным и шлифованным высококачественным пуансоном и 4х ручейковой матрицей ведущих европейских брендов. Зажимные приспособления AdvanceForm имеют крепление Amada Promecam и могут вместить большой выбор Пуансонов и матриц от различных производителей инструмента. * Конструкция станка: Глубина зева на данных машинах составляет — 500 мм, что выгодно отличает станки Vartek от своих аналогов по классу и позволяет сгибать широкие заготовки на всю длину. Стандартная комплектация: - * 4 оси (Y1, Y2, X, R); Двухосевой сервоприводной задний упор по двум осям (X, R); Набор пуансона и матрицы; Алюминиевая конструкция заднего упора; Ход по оси X - 800 мм; ЧПУ - NexT 2.0 CNC Control 15" Touch Screen (2D графика и ПО для использования на компьютере); Гидравлика Hoerbieger/Hawe; Зев 500 мм (на прессах с рабочей шириной от 2600 мм); Быстросъемные зажимы (Amada/Promecam); Ручная компенсация прогиба стола (Бомбирование); Передвижные передние опоры (2 шт); Электрика Siemens,Mean Well; Светодиодная защита с тыльной стороны пресса; Дополнительные опции (оплачиваются отдельно): Моторизированная система компенсации прогиба стола; Удлиненный задний упор 1000 мм; Лазерная защита пальцев; Охладитель масла; Подогреватель масла; Шкаф для инструментов; Дополнительный пальцевой блок для заднего упора; Вторая ножная педаль; Моторизированная смазка; Специальная окраска; Специальный просвет и ход траверсы; Модификация PRO ADD-ON который включает Моторизированную компенсацию прогиба стола + ЧПУ 3Д графика + ПО + оси Z1-Z2; ЧПУ: NEXT 3.0 (Step Automation) 2D/3D; CYBELEC CYBTOUCH 12; DELEM DA-56 2D; DELEM 58T 2D; DELEM 66T 2D
