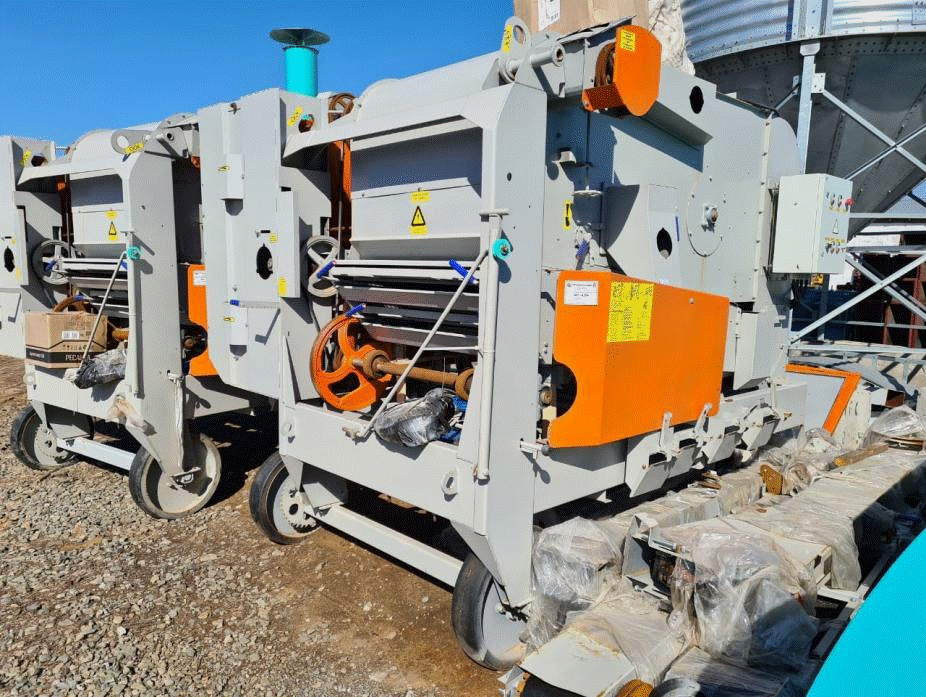

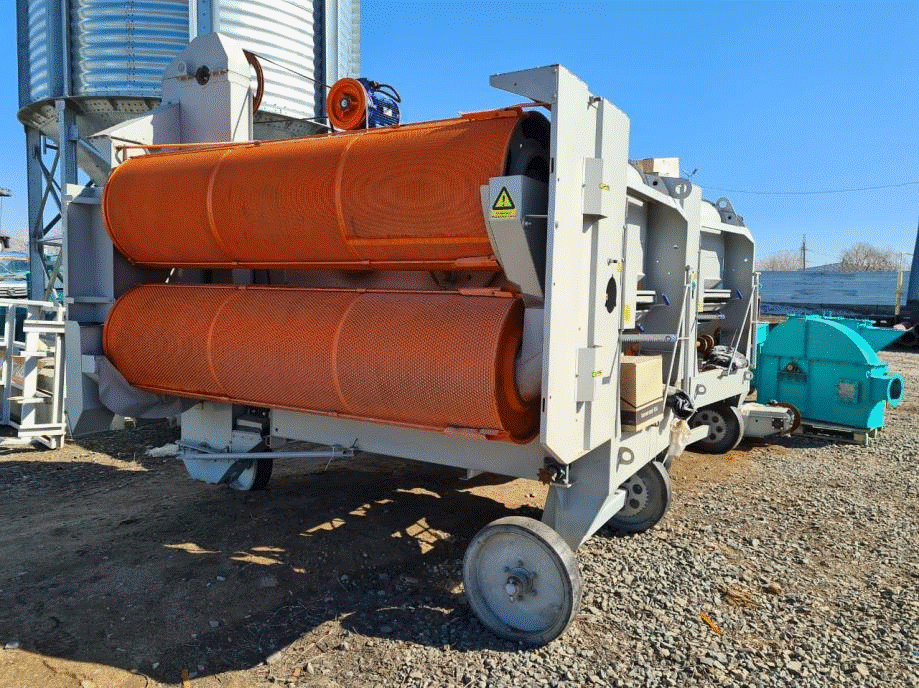

Машина вторичной очистки семян МС-4,5М

Машина очистки семян самопередвижная МС-4,5М Наименование Значение Обозначение МС-4,5М Тип самопередвижной Привод электрический Вид потребляемой энергии переменный ток напряжением 380 В частотой 50 Гц Суммарная установленная мощность, кВт, не более в том числе: - привод аспирации и элеватора - привод стана и триеров - привод механизма передвижения - привод транспортера отгрузочного 7,4/6,3* 3,0 2,2 1,1 1,1* Габаритные размеры: в рабочем положении, мм, не более - длина - ширина - высота в транспортном положении, мм, не более - длина - ширина - высота 7800/4800* 4120 2880 3060 2420 2880 Конструкционная масса с комплектом рабочих органов и приспособлений для выполнения основной технологической операции, кг, не более 2125/1940* Оперативная трудоемкость досборки и монтажа на месте применения, чел-ч, не более 1 Количество обслуживающего персонала, чел. Два (оператор и рабочий) Номинальная производительность на очистке семян пшеницы влажностью до 16 % , натурой семян до 760 г/л и содержанием отхода до 5%, в том числе семян других растений до 200 шт./кг, из которых семян сорных растений до 100 шт./кг, за 1 час основного времени, т, не менее 4,5** Удельный расход электроэнергии на очистке семян пшеницы, кВт·ч/т, не более 1,4 Основные показатели качества выполнения технологического процесса - категория семян по ГОСТ Р 52325, не ниже - содержание семян основной культуры в отходах, %, не более - выход во второй сорт (фураж), %, не более - дробление семян, %, не более ЭС, РС, РСт*** 5 10**** 0,2 Коэффициент надежности выполнения технологического процесса, не менее 0,99 Коэффициент использования сменного                                                                    времени, не менее 0,93 Коэффициент использования эксплуатационного времени, не менее 0,91 Оперативная трудоемкость ежесменного технического обслуживания, чел-ч, не более 0,5 Удельная суммарная оперативная трудоемкость технических обслуживаний, чел-ч/ч, не более 0,05 Наработка на отказ, ч, не менее 150 Коэффициент готовности, не менее: - с учетом организационного времени - по оперативному времени 0,98 0,99 Затраты труда на очистку от остатков семян и примесей, чел-ч, не более 0,9 Затраты труда на смену рабочих     органов машины и Наименование Значение технологическую                                  переналадку                                                             для                                                             обработки                                                             новой партии зерна, чел-ч, не более 0,8 Характеристики рабочих органов машины Решетный стан - количество решетных станов, шт. - количество ярусов решет в решетном стане, шт. - амплитуда колебаний решетного стана, мм, не более - частота колебаний решетного стана, кол/мин - угол наклона решет, град. - число решет, шт. - число щеток для очистки решет, шт. - размеры решетного полотна, мм - суммарная площадь решетных поверхностей, м2 1 2 ±7,5 414±10; 351±10 6 4 12 790±2,5 х 990±3 3,1 Т риерная часть Триер овсюжный: - диаметр, мм - длина, мм - диаметр ячеек, мм Триер кукольный: - диаметр, мм - длина, мм - диаметр ячеек, мм 600±3 2250±3 9,5 600±3 2250±3 5,0 Т ранспортер загрузочный с питателями - транспортер цепной, шт. - длина транспортера цепного, мм - питатель шнековый (левый и правый), шт. -диаметр шнека, мм 1 5890 2 160 Двигатель привода главного вала, решетного стана, триеров, шнека загрузочного устройства, шнека отходов и транспортера загрузочного с питателями - количество, шт. - мощность, кВт - частота вращения, мин-1 1 2,2 1410±10 А с пирация - количество аспираций, шт. - поперечное сечение канала I аспирации, мм - вентилятор диаметральный, мм - количество лопастей, шт. - поперечное сечение канала II аспирации, мм 2 100±2 х 900±2 Ø300х876 12 100±2 х 900±2 Элеватор - число потоков элеватора, шт. - количество ковшей, шт. 1 24 Двигатель привода аспирации, элеватора и питающего валика - количество, шт. - мощность, кВт - частота вращения, мин-1 1 3,0 960±10 Механизм передвижения - рабочая скорость передвижения машины, км/ч, не более - транспортная скорость передвижения машины, км/ч, не более 0,05 0,22 Мотор-редуктор привода механизма самопередвижения - количество, шт. - мощность, кВт Исполнение 1 - частота вращения вала двигателя, мин-1 - номинальная частота вращения выходного вала мотор-редуктора, мин-1 1 1,1 2800±10 22,0 Наименование Значение Исполнение 2 - частота вращения вала двигателя, мин-1 - номинальная частота вращения выходного вала мотор-редуктора, мин-1 1400±10 22,6 Т ранспортер отгрузочный - количество, шт. - частота вращения ведущего барабана (с двигателем), мин-1 - номинальная частота вращения ведущего барабана                                                                (с мотор-редуктором), мин-1 - ширина ленты (ремня), мм - производительность, т/ч, не более 1 430±10 445 180±10 4,5 Привод транспортера отгрузочного Двигатель (исполнение 1) - количество, шт. - мощность, кВт - частота вращения, мин-1 Мотор-редуктор (исполнение 2) - количество, шт. - мощность, кВт - частота вращения вала двигателя, мин-1 - номинальная частота вращения выходного вала, мин-1 1 1,1 960±10 1 1,1 2800±10 445
