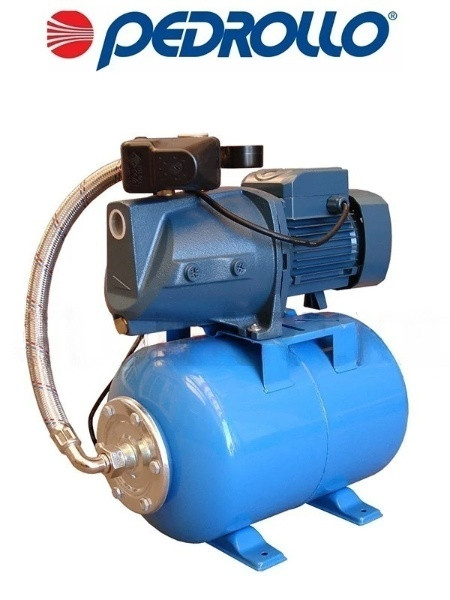

Насосная станция Pedrollo JSWm 1BX, 20 л (Педролло)

ПРИНЦИП РАБОТЫ Серия JSW включает в себя самовсасывающие электронасосы для воды центробежного типа. Эффект самовсасывания достигается благодаря эжектору, установленному в корпусе насоса. Только часть общей подачи, выработанной рабочим колесом закрытого центробежного типа, направляется в нагнетательный патрубок; оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания. При первом запуске достаточно заполнить водой корпус насоса; заполнять всасывающий трубопровод и удалять возможно присутствующие воздушные мешки нет необходимости. В момент запуска вода, содержащаяся в корпусе, циркулируя через эжектор, переместит воздух из камеры всасывания в нагнетательную камеру, выталкивая его через выходной трубопровод. Одновременно с этим образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая тем самым подсос. Постоянное функционирование системы самовсасывания делает такие насосы практически нечувствительными к присутствию (даже значительному) воздуха в накачиваемой жидкости. При разработке серии JSW на основе предыдущего опыта PEDROLLO особое внимание было уделено подбору материалов и гидравлической эффективности, в результате чего насосы воды стали более компактными, улучшились эксплуатационные характеристики, снизился шум. ОБЛАСТЬ ПРИМЕНЕНИЯ И УСТАНОВКА Станция автоматического водоснабжения Pedrollo HF JSWm 1BX/24 CL предназначена для бесперебойной подачи чистой воды из колодцев, скважин, накопительных резервуаров, магистральных трубопроводов и других источников в автоматическом режиме в быту, коммунальном и сельском хозяйстве. При этом станция автоматически поддерживает давление в системе водоснабжения, самостоятельно включаясь и выключаясь по мере расхода воды потребителями. Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия. ИСПОЛНЕНИЕ •   Однофазный насос •   Горизонтальный гидроаккумулятор 24 •   Шланг TFG-5 •   Реле давления PM-5G •   Манометр MR-6 •   Пятиходовая муфта R/5 •   Кабель питания длиной 1,5 м с вилкой Schuko ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ •   Подача до 50 л/мин (3.0 м3/ч) •   Напор до 28 м •   Мощность 0,5 кВт ГРАНИЦЫ ПРИМЕНЕНИЯ •   Манометрическая высота всасывания до 8 м •   Температура жидкости до +40 °С •   Температура окружающей среды до +40 °С •   Максимальное давление в корпусе насоса 6,5 бар Модель Мощность, кВт Max напор, м Произв-ть max, м3/час Диаметр патрубков, мм Вес, кг Напряжение, В JSWm 1BX — 24CL 0,5 41 3 1/1 18 220
