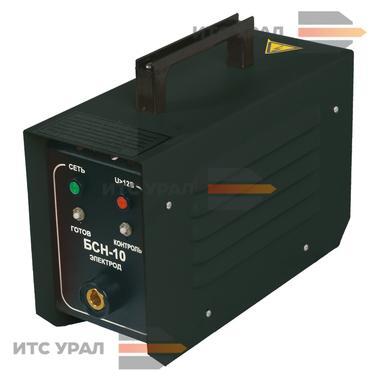

Блок снижения напряжения холостого хода БСН-10 У2

Блок БСН-10 У2 Блок снижения напряжения холостого хода БСН-10 предназначен для создания безопасных условий труда при проведении сварочных работ с использованием сварочных источников на номинальный ток до 500 А. Блок снижения напряжения холостого хода БСН-10 предназначен для создания безопасных условий труда при проведении сварочных работ с использованием сварочных источников на номинальный ток до 500 А. Блок является вспомогательным средством защиты от поражения сварщика напряжением холостого хода в процессе замены электрода и применяется в соответствии с ГОСТ 12.3.003-86 при проведении электросварочных работ внутри металлических емкостей, в колодцах, туннелях, на понтонах, в котлах, в отсеках судов и т.п. Блок БСН-10 обеспечивает: замыкание силовой цепи блока, при замыкании сварочной цепи активным сопротивлением, верхнее значение которого находится в диапазоне от 200 до 400 Ом; замкнутое состояние силовой цепи блока при протекании в сварочной цепи (в дуговом промежутке) сварочного тока, значение которого находится в диапазоне 50-500 А; замкнутое состояние силовой цепи блока в течение времени выдержки не более 1 секунды после прекращения протекания сварочного тока в ней; размыкание силовой цепи после отработки времени выдержки (не более 1 секунды) с появлением дежурного напряжения на электрододержателе до величины 8,5-12 В; поддержание дежурного напряжения на электрододержателе при сопротивлении в сварочной цепи (дугового промежутка) более 500 Ом; сниженное напряжение на электрододержателе в случае выхода из строя любого элемента схемы; срабатывание защиты при неправильном подключении; срабатывание резервной защиты с выдержкой времени 1,24-1,45 секунд при выходе и строя элементов схемы блока. Характеристика Значение Напряжение питания, В 2х380/1х220 Частота, Гц 50 Номинальный сварочный ток, A 500 Диапазон регулирования сварочного тока, А 50~500 Сниженное напряжение, В 12 Номинальный режим работы ПН, цикл 5 мин., % 35 Масса, кг 9 Габаритные размеры (ДхШхВ), мм 355х160х280
