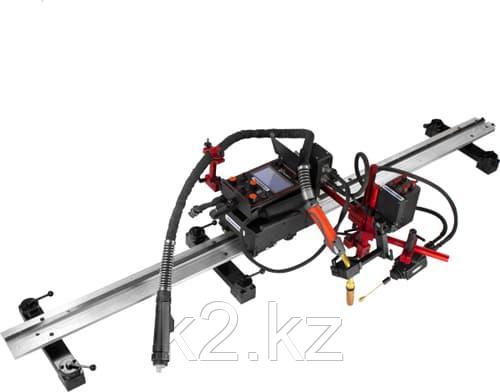

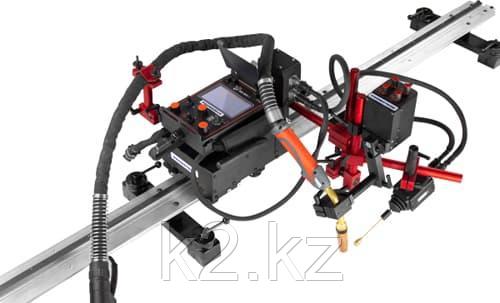

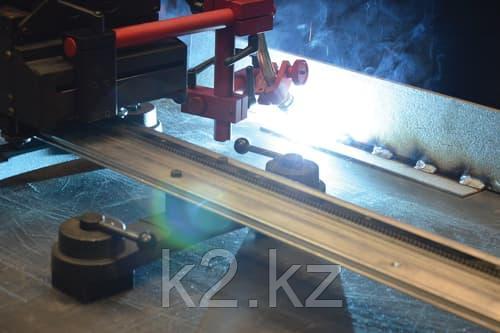

Сварочный трактор Rail Bull 2

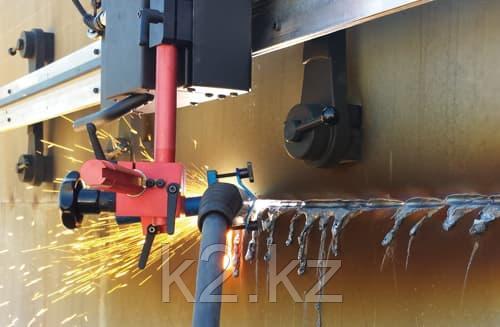

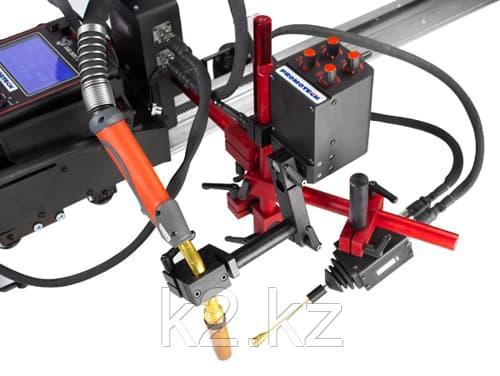

Модульная механизированная каретка для различных видов сварки, термической резки и строжки на плоских и криволинейных поверхностях, трубах и резервуарах. Подходит для работы во всех сварочных позициях как на ферро­магнитных, так и на неферро­магнитных материалах. Линейный осциллятор для прямых, треугольных, трапециевидных и квадратных сварных швов Направляющие на заказ от OD 3 до 10 м Кольцевая направляющая от OD 200 мм до 3 м Вертикальная скорость 0-300 см/мин Горизонтальная скорость 0-300 см/мин Сверхгибкая направляющая мин. OD 1500 мм мин. ID 3400 мм Стежковая сварка Непрерывная сварка Мин. радиус выпуклости для полугибких направляющих 5 м Траектория колебаний Трапеция. Сварочная каретка непрерывно движется даже в режиме ожидания. Траектория сварки определяется скоростью колебаний и задержкой в центральной и крайних точках. Квадрат. Сварочная каретка движется только во время задержки и останавливается во время поперечного хода осциллятора. На параметры шва влияет только время задержки. Треугольник. Трактор перемещается только во время колебаний. И трактор, и осциллятор останавливаются в точках задержки колебаний. Прямая. Каретка перемещается непрерывно при отключенной осцилляции. Особенности Полностью модулируемый сварочный трактор может быть специально сконфигурирован для выполнения различных операций сварки, термической резки и снятия фаски на плоских или кривых поверхностях и трубах. Линейный осциллятор для заполнения сварного шва. Активная корректировка позиции сварочной горелки по горизонтали и вертикали с применением системы слежения за стыком. Предварительно программируемые параметры сварного шва. Кольцевые направляющие с внешним диаметром от 200 мм до 3 м. Полугибкие направляющие могут сгибаться для работы на радиусах от 5 метров без деформации. Эргономичный пульт дистанционного управления с простыми и удобными регуляторами позволяет выполнять необходимые настройки без поднятия оператором сварочной маски. Сила притяжения магнитов обеспечивает надежное крепление на ферромагнитных материалах. Работает во всех сварочных позициях на ферромагнитных и неферромагнитных материалах, благодаря приводу с реечной передачей и различным направляющим, оснащенными магнитными или вакуумными фиксаторами. Стабильно высокое качество сварных швов и резов по сравнению с операциями, проводимыми вручную. Высокая скорость до 3 м/мин делает возможной использовать плазменную резку. Технические характеристики Параметры сети 1~230 В, 50–60 Гц 1~115 В, 50–60 Гц 1~42 В, 50–60 Гц Мощность 120 Вт Сварочные положения PA, PB, PC, PD, PE, PF, PG Крепление на трубах и круглых заготовках: Кольцевые направляющие Полугибкая направляющая Внешний диаметр от 200 мм до 3 м (опционально от 3 до 10 м) Минимальный радиус кривизны — 5 м Tип горелки MIG/MAG, TIG, плазменная, газовая резка Диаметр горелки 16-22 мм; до 35 мм опционально Mинимальная толщина свариваемого материала 5 мм Сила тяги при горизонтальной работе 400 Н Сила тяги при вертикальной работе 300 Н Горизонтальная скорость 0-300 см/мин Вертикальная скорость 0-300 см/мин Тип колебаний Линейный Траектория колебаний Прямая, треугольная, трапеция, прямоугольная Амплитуда штока колебаний 0,2-11,8 см Скорость колебаний 10-300 см/мин Ширина колебаний 0-50 мм Задержка колебания в центре и на вершинах 0-5 с Масса 10 кг Артикул WOZ-0523-10-00-01-0 Сварка во всех пространственных положениях Конструкция Держатель кабеля Транспортировочная ручка Штанга держателя горелки Штанга, 300 мм Штанга, 300 мм с резьбой 180 мм Транспортировочная ручка Держатель горелки Блок зажимной с рукояткой Короткий держатель горелки с регулируемым зажимом Стандартный комплект поставки Кабель питания, 5 м , арт. PWD-0523-10-03-00-0. Пульт дистанционного управления , арт. PNL-0523-03-00-00-0. Кабель для дистанционного управления, 3 м , арт. PWD-0523-10-01-00-0. Кабель поджига дуги, 6,5 м , арт. KBL-0466-17-00-00-0. Рычаг, 300 мм , арт. WSP-0523-16-00-00-0. Ползун , арт. ZSP-0475-62-00-00-0. Рейка, 300 мм , арт. RAM-0523-17-00-00-0. Крепление для кабеля , арт. UCW-0523-05-01-00-0. Зажимной блок с рычагами , арт. KST-0525-11-00-00-0. Держатель горелки с фиксатором , арт. UCW-0476-20-00-00-0. Контактный блок , арт. ZDR-0523-76-00-00-0. Дополнительное оснащение Конфигурация со слежением за сварочным швом по горизонтали и вертикали требует дополнительных направляющих и механизированного вертикального ползунка. Механизированный вертикальный ползунок , арт. OSK-0523-06-00-00-0. Приспособления для контроля сварных швов , арт. CZJ-0523-07-00-00-0. Маятниковый осциллятор OSC-8 может управляться вручную или с помощью внешнего переключателя СТАРТ-СТОП. Использование дополнительной опоры позволяет сваривать вращающиеся трубы или движущиеся пластины. Дополнительный блок питания позволяет подключать осциллятор к источнику питания 230 В или 115 В. OSC-8 подходит для автоматизации процессов MIG/MAG в отраслях тяжелого производства, таких как: строительство трубопроводов и мостов, судостроение и сварка резервуаров. Блок колебаний горелки маятниковый Promotech OSC-8 , арт. OSC-0497-10-00-00-0. Блок питания 1 ~ 230 В, 50–60 Гц , арт. ZSL-0497-16-00-00-0. Направляющие рельсы Жесткий , арт. PRW-0482-47-00-00-0. Полугибкий (мин. радиус гиба 5 м), арт. PRW-0482-15-05-00-0. Сверхгибкий (мин. радиус гиба 0,75 м), арт. TRO-0673-00-00-00-0. Кольцевой (мин. радиус гиба 0,1 м), арт. TRO-0523-14-00-00-0. Кольцевой под заказ от 200 мм OD до 3000 мм OD с вариацией опор.
