Линия по производству арматурной сетки (автоматическая)

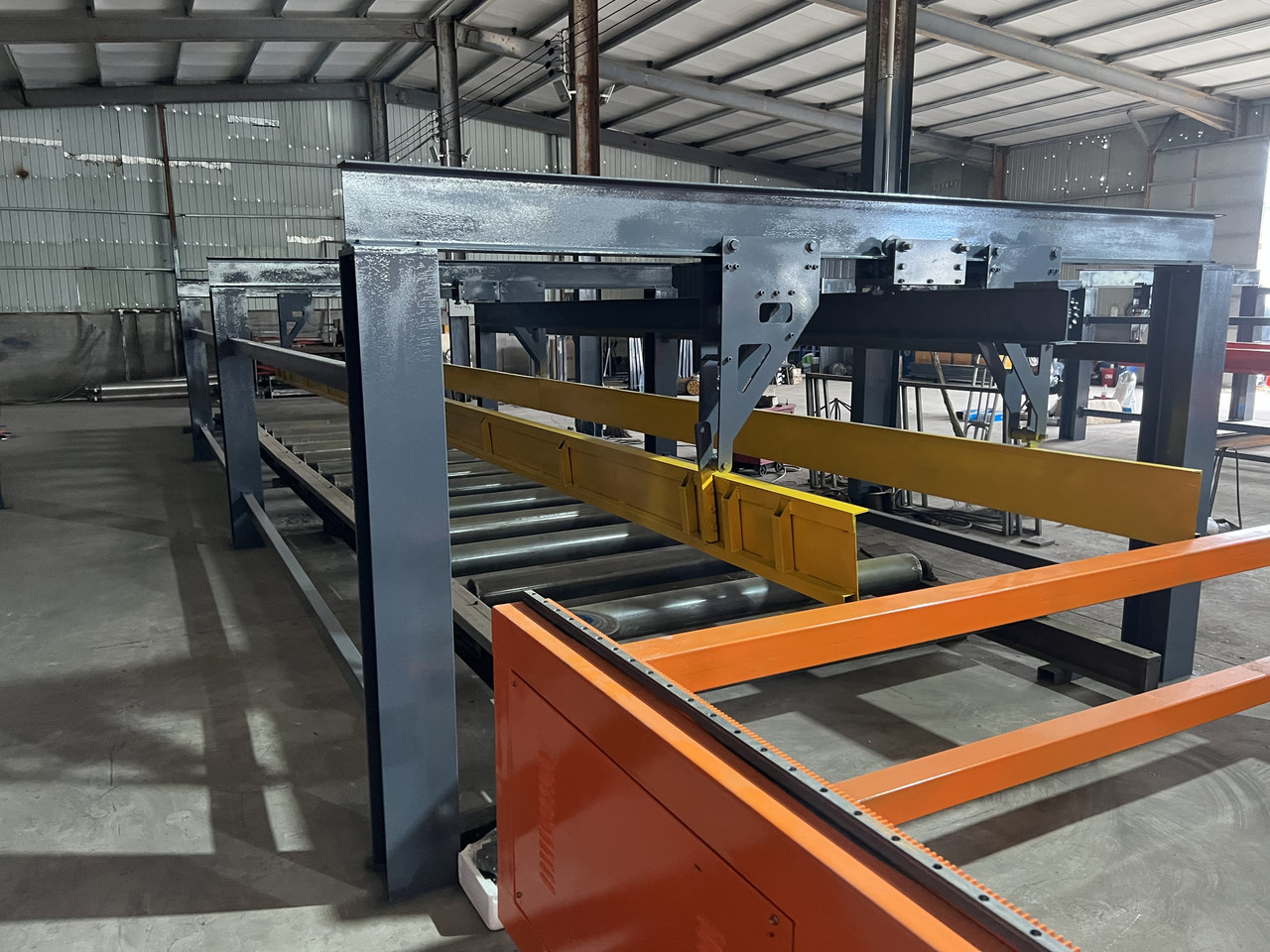

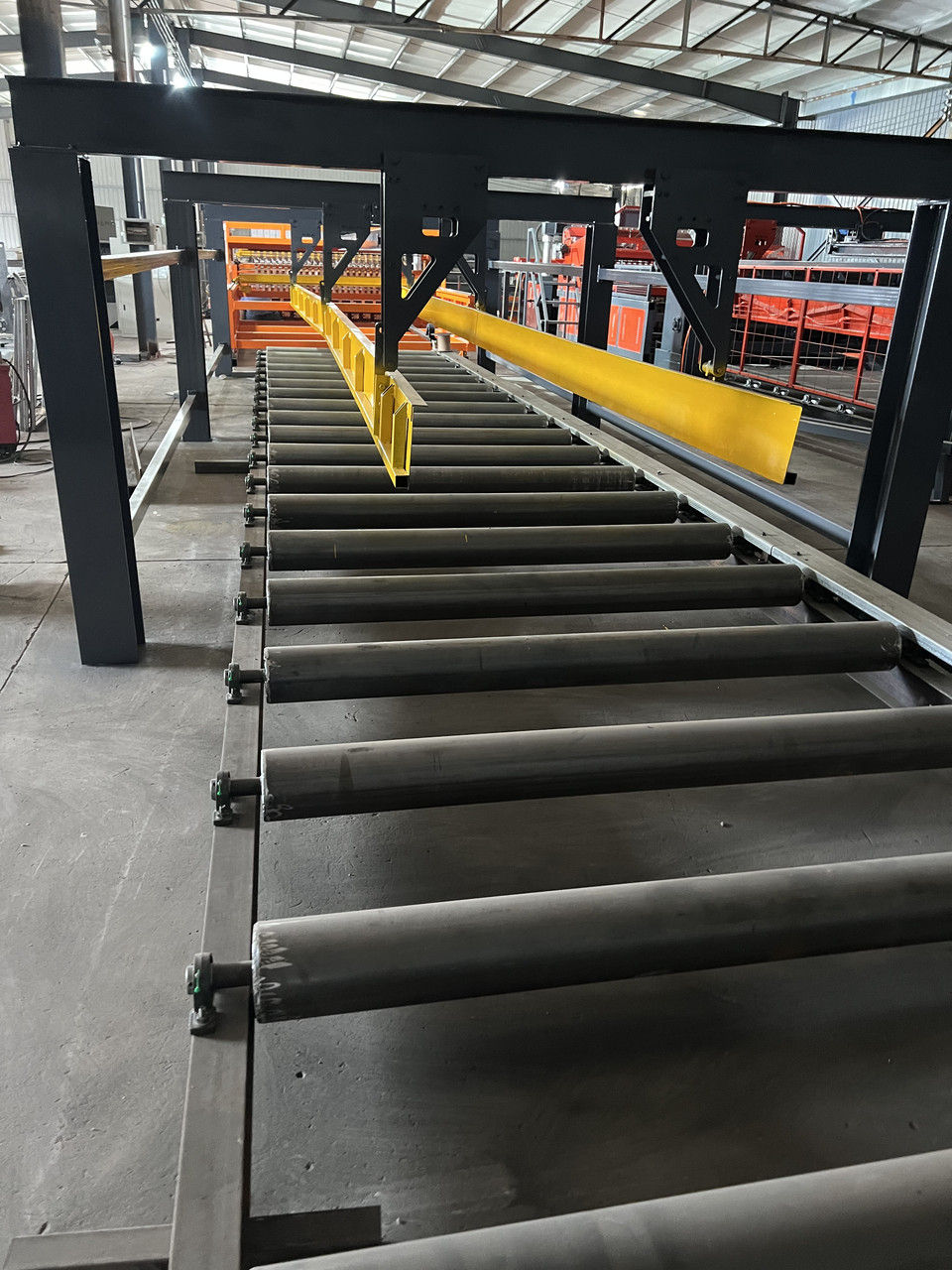

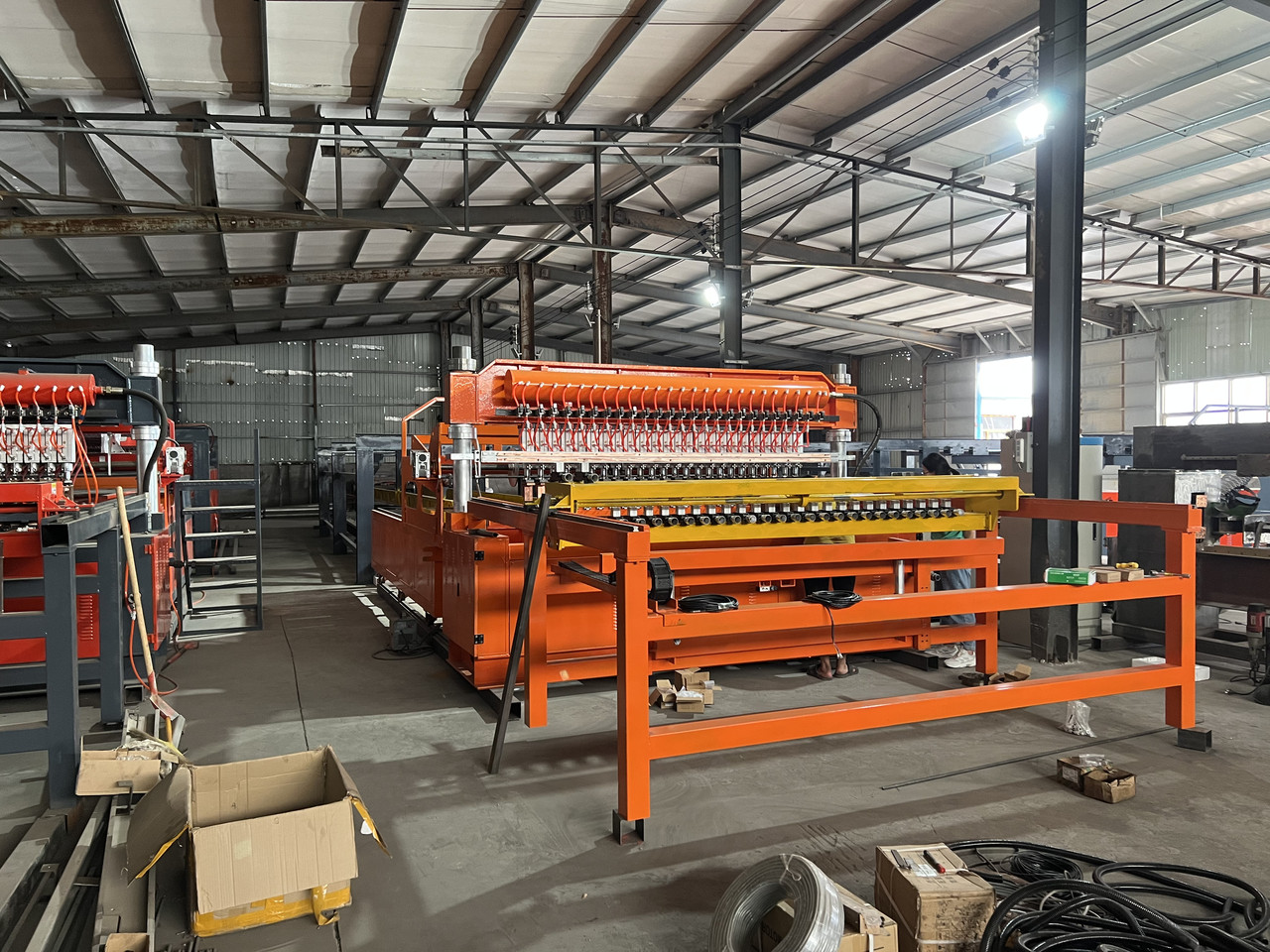

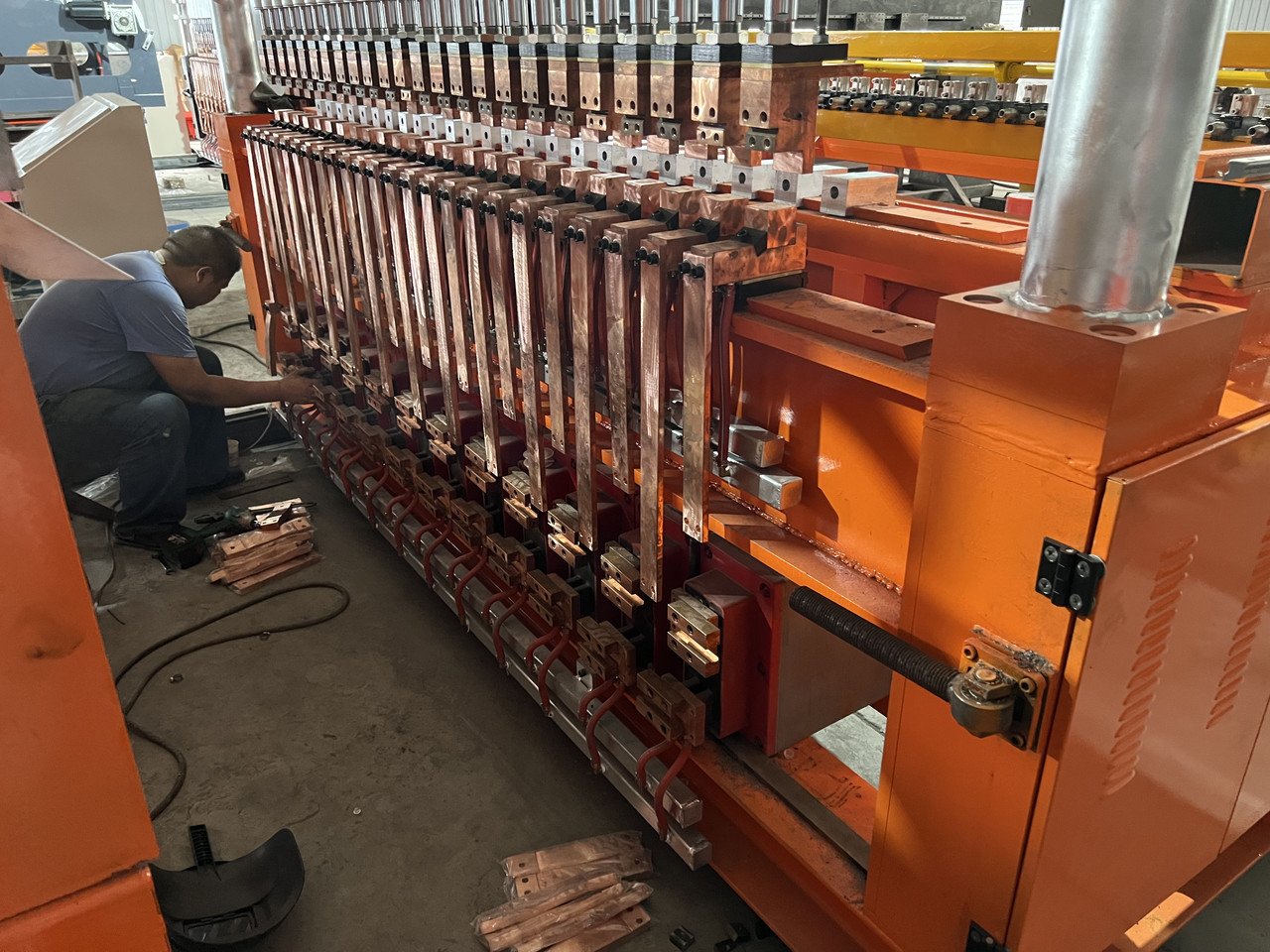

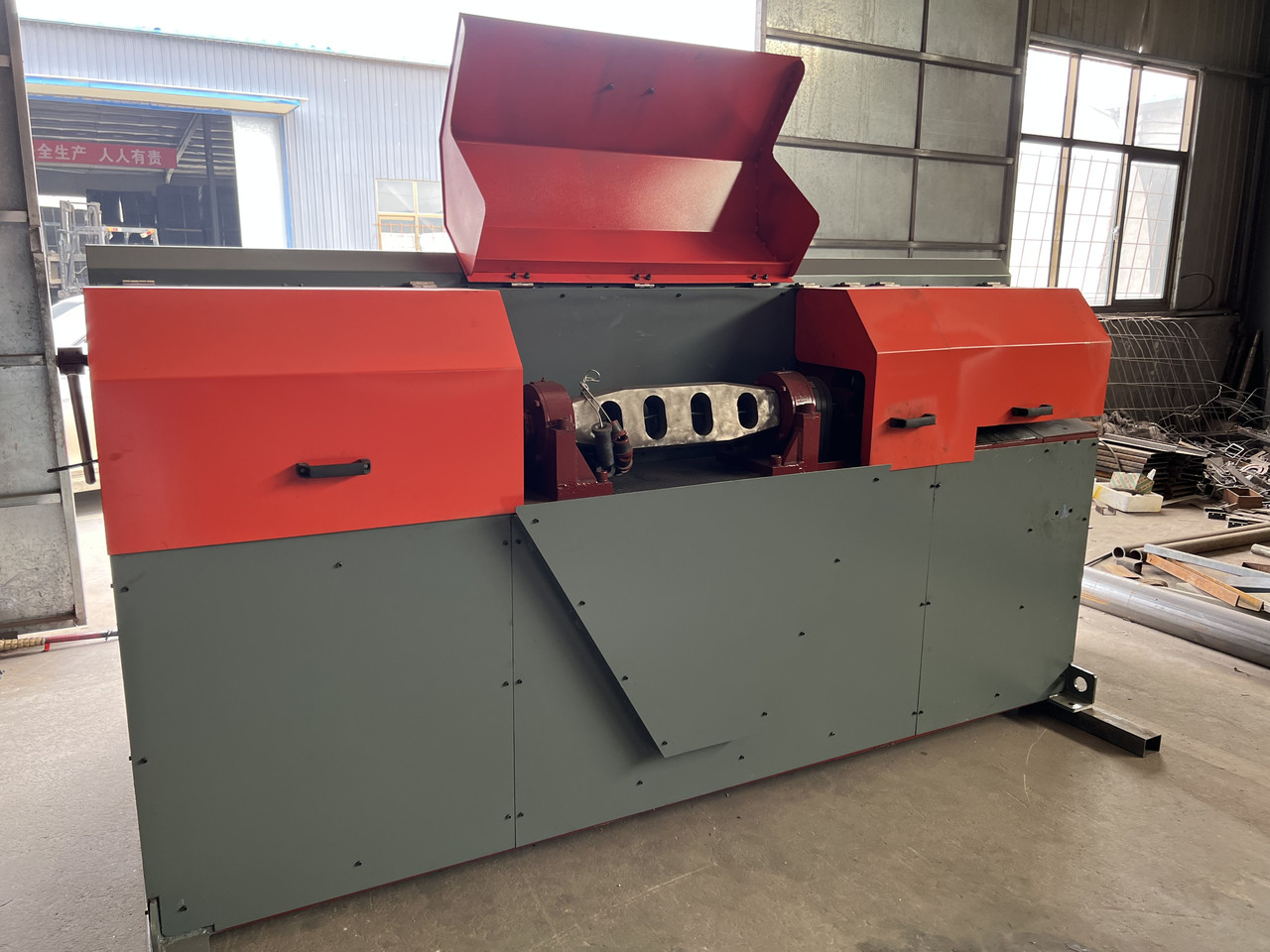

Сварная арматурная сетка: Сварная арматурная сетка, которую ещё называют попросту строительной, используется при армировании кирпичной кладки, стяжке фундамента, штукатурных работах. Сварную сетку можно использовать для армирования железобетонных конструкций, монолитных плит перекрытий и покрытий, устройства монолитных поясов, защитных стальных ограждений, усиления существующих перекрытий при реконструкции, любых других целей, где необходимо устройство арматуры. Процесс работы сварочной линии: Заранее нарубленные с помощью правильно-отрезного станка мерные поперечные прутки подаются оператором посредством кран-балки либо грузоподъемного механизма в бункер модуля подачи поперечных прутков. Продольные мерные прутки заряжаются напрямую в модуль подачи продольных прутков. При этом сокращается время простоя сварочной машины за счет загрузки прутков в позицию подачи к сварочному порталу в процессе производства предыдущей сетки. После подачи команды запуска сетка начинает свариваться на сварочном портале. Далее сетка с помощью сервопривода модуля продольного перемещения продвигается на всю длину. В модуле пакетирования происходит складирование сетки в штабель. Параметры сварочной машины: Ширина сварки 2500 мм Диаметр сварочной проволоки 5-12мм Количество сварочных точек 24 Способ сварки пневматический Сварная сетка 100 мм-300 мм (регулируется) Скорость сварки 60-80 раз\минут Мощность трансформатора Трансформатор с водяным охлаждением 200 кВА*12 Метод вытягивания сети Тяговая сетка для серводвигателя Способ продольной подачи проволоки Пневматическая подача проволоки после правки и резки Способ подачи уточной проволоки Автоматическая система подачи для правки и резки ленты (стеллаж для хранения 1 т) Способ сварки Пневматическая сварка Способ отбрасывания проволоки Падение провода шагового двигателя Внешний адаптер-трансформатор Не менее 300 кВА на расстоянии 100 м Внешний шнур питания 120 м3 медной проволоки или 300 м3 алюминиевой проволоки Вес машины 6000 кг Рабочая зона 35*10 м Параметры высокоскоростного выпрямителя: Диаметр выпрямляющего стержня Прочность стального стержня Φ6-Φ12 σs≦335 МПа Прочность стального стержня Φ6-Φ10 σs≦400 МПа Обрезать по длине 800 мм-12000 мм (также может быть удлинен в соответствии с потребностями пользователя) Скорость резки Регулировка скорости преобразования частоты 0-130 м/мин Ошибка фиксированной длины ≦ ± 1 мм Прямолинейность стального стержня после правки ≦±2 мм/н Мощность двигателя Резательный двигатель 7,5квт Выпрямляющий двигатель 45кВт Вес машины 5600 кг Размеры основной рамы 32640×1125×1310мм
