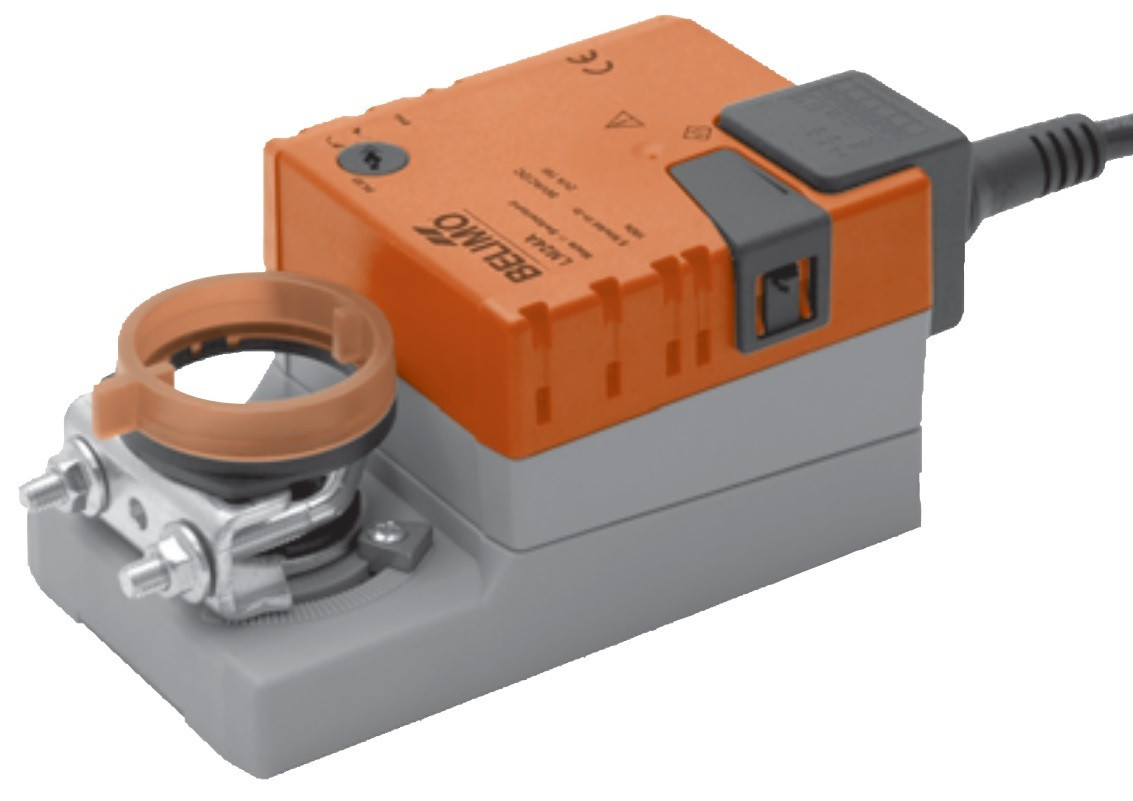

Электропривод р/о Belimo NM24A-SR 10Nm 24В

Техническое описание Электропривода р/о Belimo NM24A-SR 10Nm 24В Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий • Для управления воздушными заслонками площадью приблиз. до 2 м2 • Крутящий момент 10 Нм • Номинальное напряжение 24 В~/= • Управление: плавная регулировка 0…10 В=, обратная связь 2…10 В= Электрические параметры Номинальное напряжение 24 В~, 50/60 Гц 24 В= Диапазон номинального напряжения 19,2 ... 28,8 В~/= Расчетная мощность 4 ВА Потребляемая мощность Во время вращения В состоянии покоя 2 Вт при номинальном крутящем моменте 0,4 Вт Соединение Кабель 1 м, 4 x 0,75 мм2 Функциональные данные Крутящий момент (номинальный) Мин. 10 Нм при номинальном напряжении Управление Управляющий сигнал Y Рабочий диапазон 0…10 В, типовое входное сопротивление 100 кОм 2 ... 10 В= Обратная связь (измеряемое напряжение) 2 ... 10 В=, макс. 1 мА Ровность хода ±5% Направление вращения Реверсивное за счет переключателя 0 / 1 Направление вращения при Y=0 В В положении переключения 0 соотв. 1 Ручное управление Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка Угол поворота Макс. 95° , ограничение с двух сторон при помощи настраиваемых механических упоров Время поворота 150 с Уровень шума Макс. 35 дБ Индикация положения Механический указатель, съемный Безопасность Класс защиты III (для низких напряжений) Степень защиты корпуса IP54 в любом положении установки емпература окружающей cреды –30 ... +50 °C Температура хранения –40 ... +80 °C Влажность окружающей среды 95% отн., не конденсир. (EN 60730-1) Техническое обслуживание Не требуется Вес 800 г
