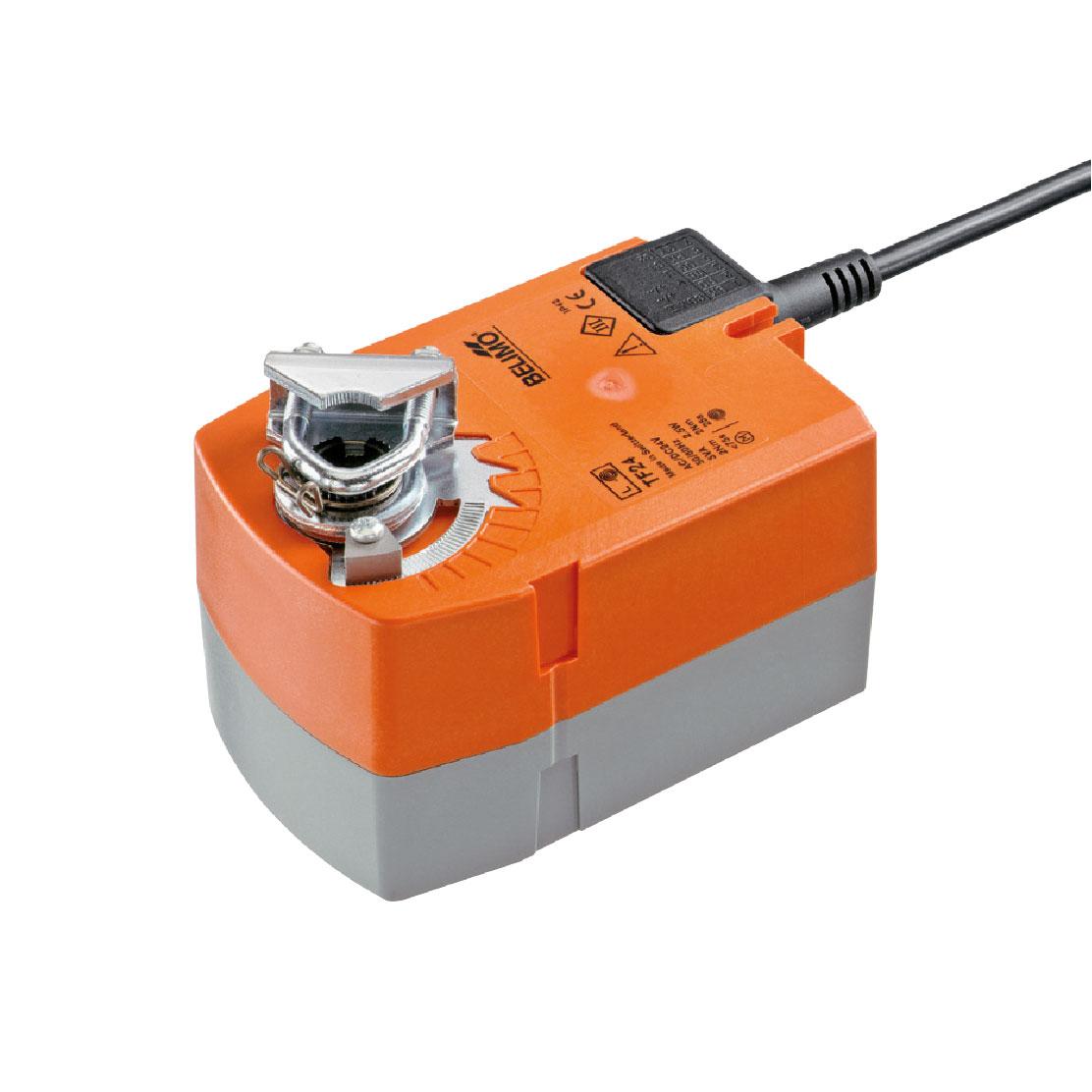

Электропривод в/о Belimo TF 24-SR 2,5Nm 24В

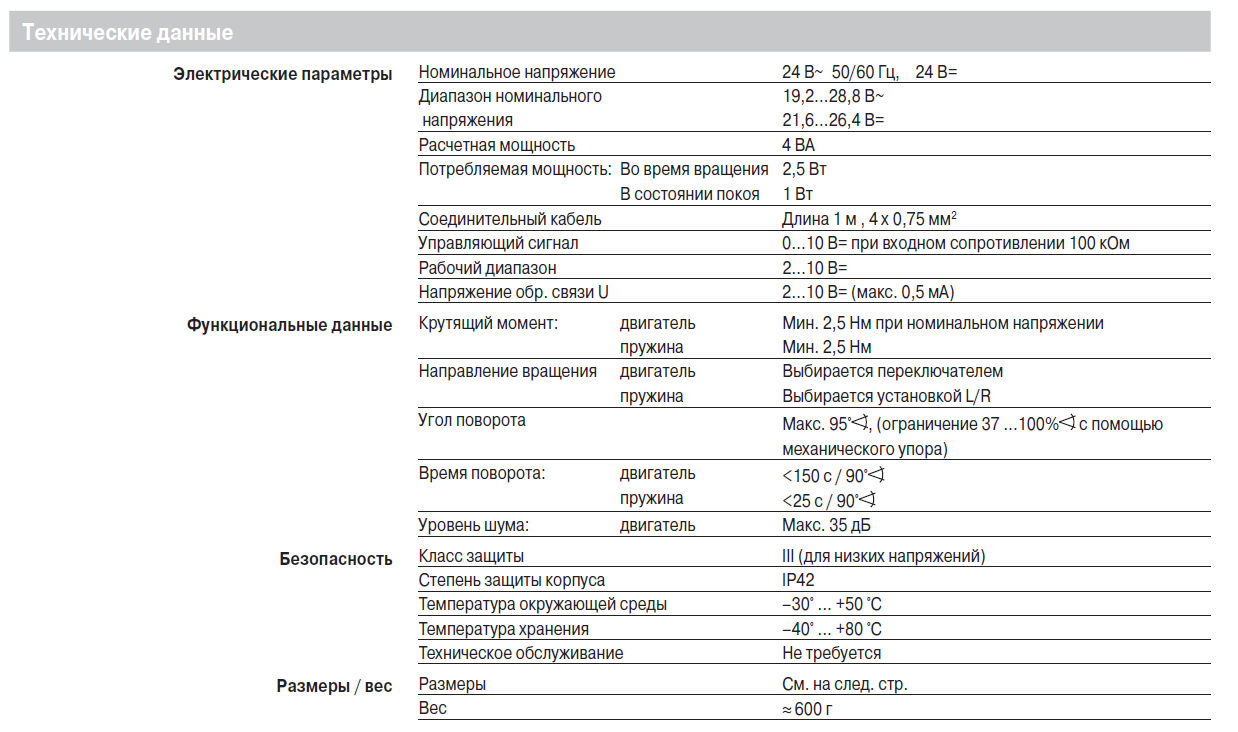

Электропривод в/о Belimo TF 24-SR 2,5Nm  24В Электропривод BELIMO TF24-SR предназначен для управления воздушными заслонками, выполняющими охранные функции в системах вентиляции и кондиционирования воздуха зданий (например защита от замораживания). Электрические параметры Номинальное напряжение 24 В~ 50/60 Гц, 24 В= Диапазон номинального напряжения 19,2…28,8 В~ 21,6…26,4 В= Расчетная мощность 4 ВА Потребляемая мощность: Во время вращения В состоянии покоя 2,5 Вт 1 Вт Соединительный кабель Длина 1 м , 4 х 0,75 мм2 Управляющий сигнал 0…10 В= при входном сопротивлении 100 кОм Рабочий диапазон 2…10 В= Напряжение обр. связи U 2…10 В= (макс. 0,5 мА) Функциональные данные Крутящий момент: двигатель пружина Мин. 2,5 Нм при номинальном напряжении Мин. 2,5 Нм Направление вращения двигатель пружина Выбирается переключателем Выбирается установкой L/R Угол поворота Макс. 95°, (ограничение 37 ...100% c помощью механического упора) Время поворота: двигатель пружина ‹150 с / 90° ‹25 с / 90° Уровень шума: двигатель Макс. 35 дБ Безопасность Класс защиты III (для низких напряжений) Степень защиты корпуса IP42 Температура окружающей cреды –30° ... +50 °C Температура хранения –40° ... +80 °C Техническое обслуживание Не требуется Принцип действия При перемещении привода воздушной заслонки Белимо TF24-SR в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания Энергия, запасенная в пружине, возвращает заслонку в охранное положение. Простая установка Электропривод воздушной заслонки Belimo TF24-SR устанавливается непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода. Высокая функциональная надежность Электропривод воздушной заслонки Белимо TF24-SR защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений. Электрические приспособления Belimo TF24-SR поворотный привод Белимо. SG…24 позиционеры.
