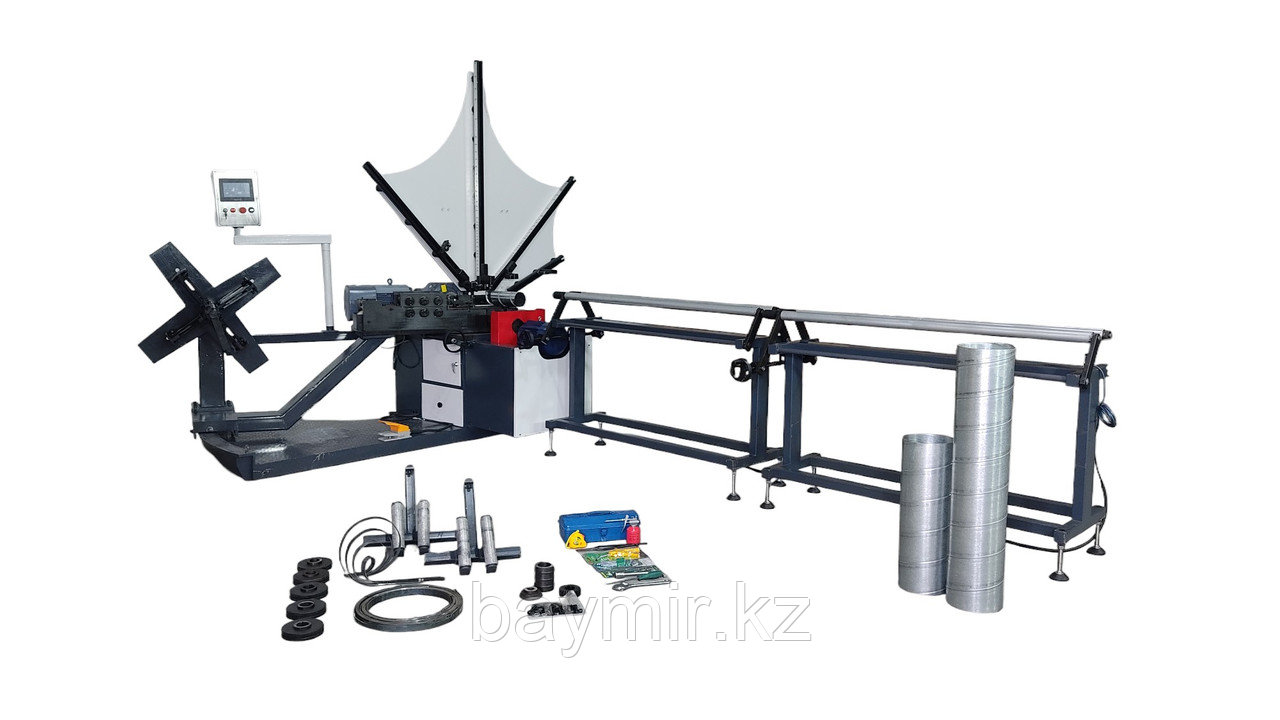

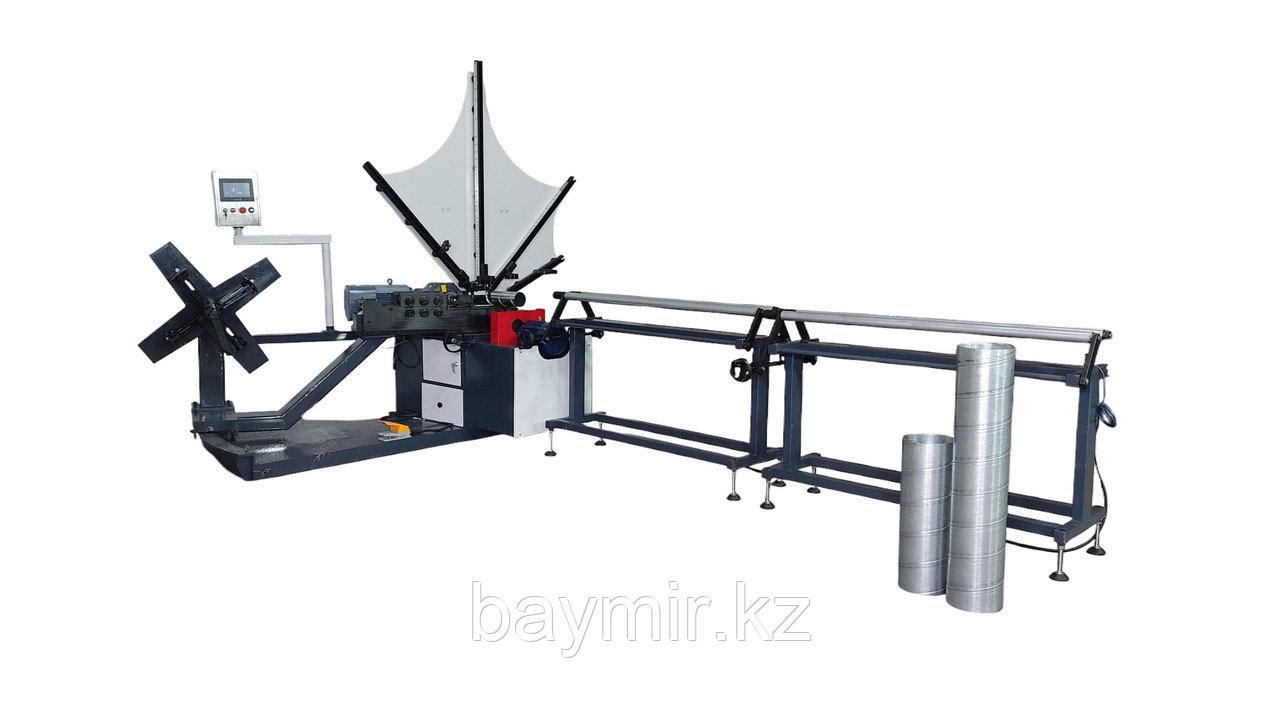

Спирально-навивной станок SBJX-1500D

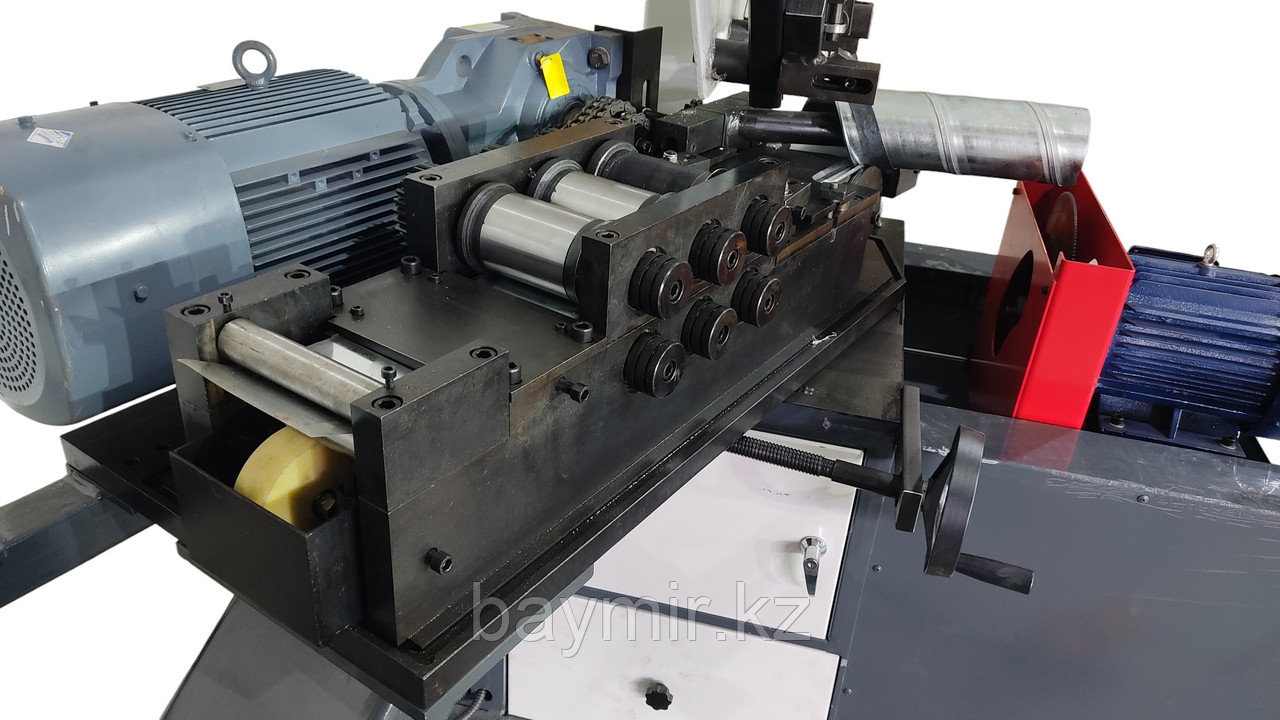

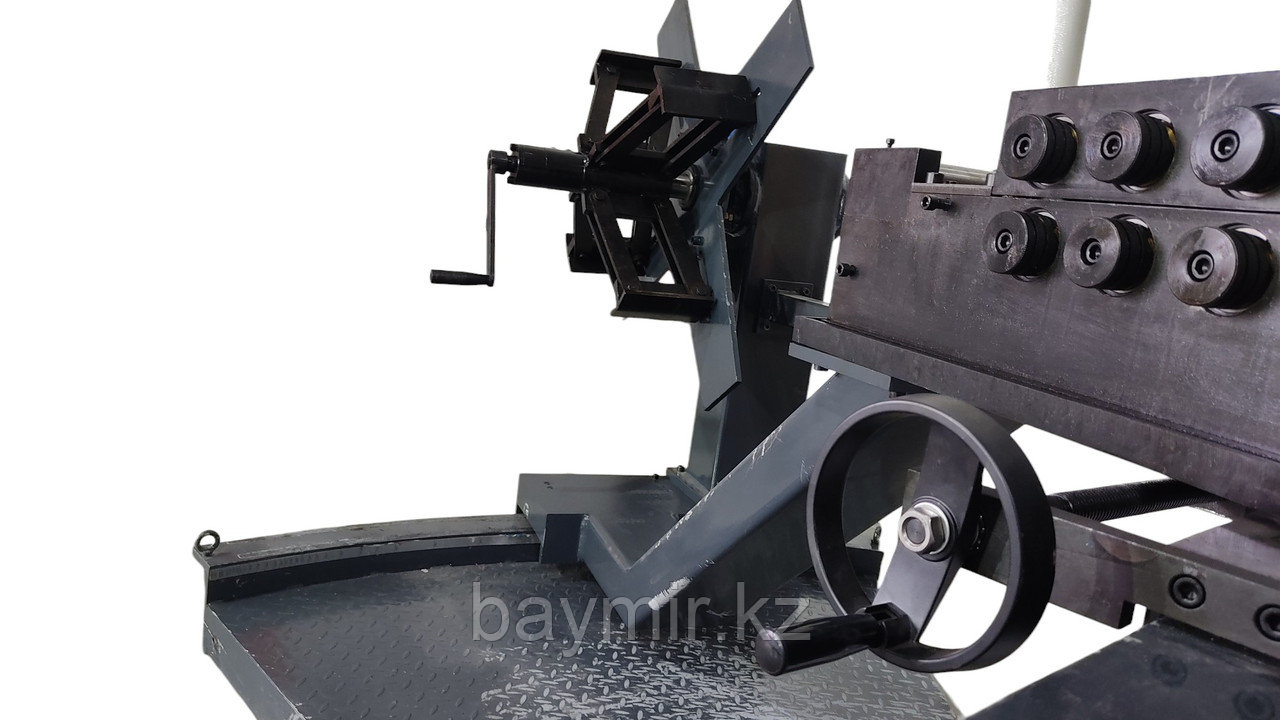

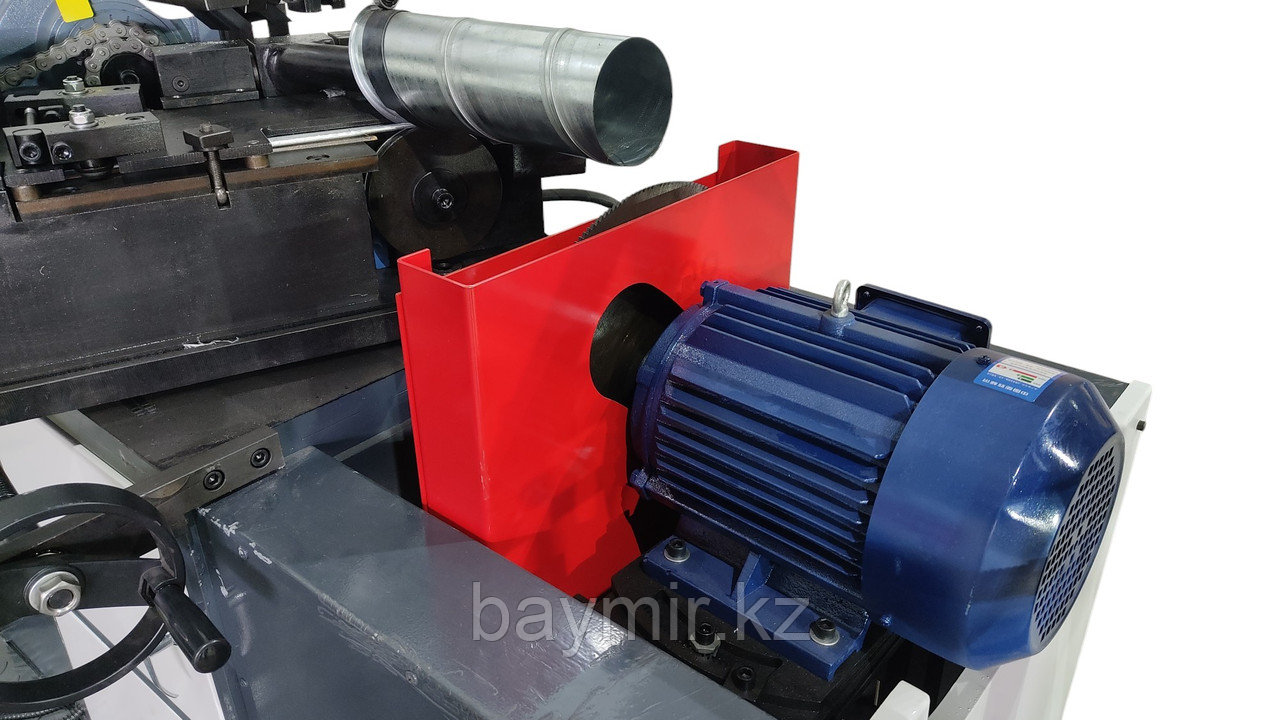

Описание: Спирально-навивной станок SBJX-1500D представляет собой комплекс для производства прямых участков спирально-навивных воздуховодов, применяемых при изготовлении систем вентиляции, воздушного отопления и воздухоочистки. Технический процесс состоит из размотки рулонного листового материала, выпрямления листа, формирования «замка» на прокатных роликах, процесс навивки с герметичным закрытием «замка» витого воздуховода и отрезки в нужный размер. Процесс отрезки производится без заусенцев, получаемый край обеспечивает безопасную эксплуатацию. Управление станком для производства спирально-навивных воздуховодов осуществляется от системы ЧПУ. Высокая автоматизация работы линии обеспечивает высокую производительность и надёжность. Технические характеристики Модель SBJX-1500D Диаметр трубы 80-1500мм; Длина трубы 100-20000мм; Толщина обработки 0.4-1.0мм; Ширина штрипса 137 мм; Скорость процесса 1-36м/мин; Тип шовного замка-замок снаружи трубы; Электронная система контроля-автоматический контроль системой PLC; Давление воздуха в системе 0.3-1.0МПа; Напряжение 380В; Мощность двигателя 5.5кВт; Мощность режущего мотора 4кВт; Материал заготовок - алюминий, нержавеющая сталь, оцинкованная сталь; Вес 2260кг; Размеры (ДхШхВ) 2600х2200х2050мм Тип отрезного устройства: Дисковая фреза; Рабочее давление системы: 0,8МПа Система управления: PLC Комплектация : Станок (отрезная фреза) : 1шт; Приемно-направляющие столы : 2шт; Формирующие кольца (полужесткие) : D80, 90, 100, 125, 150, 180, 200, 225, 250 (по 1шт); D300-400, 350-450, 500-600, 550-650 (по 1шт); D700-800, 750-850, 900-1000, 1200-1400-1500 (по 1шт） Ролик для накатки ребер жесткости (1шт) Шестерня (1шт) Формовочный ролик (1шт) Ящик с набором инструментов (1шт) Модель SBJX-1500D SBJX-1500С2 SBJX-2000А Диаметр трубы 80-1500мм 100-1500мм 100-2000мм Толщина обработки 0,4-1мм 0,5-1,2мм 0,5-1,8мм Ширина штрипса 137мм 137мм 137мм Скорость процесса 1-36м/мин 1-36м/мин 1-36м/мин Мощность двигателя 5,5кВт 7,5кВт 15кВт Мощность режущего мотора 4кВт 4кВт 4кВт Напряжение 380В/3PH/50HZ 380В/3PH/50HZ 380В/3PH/50HZ
