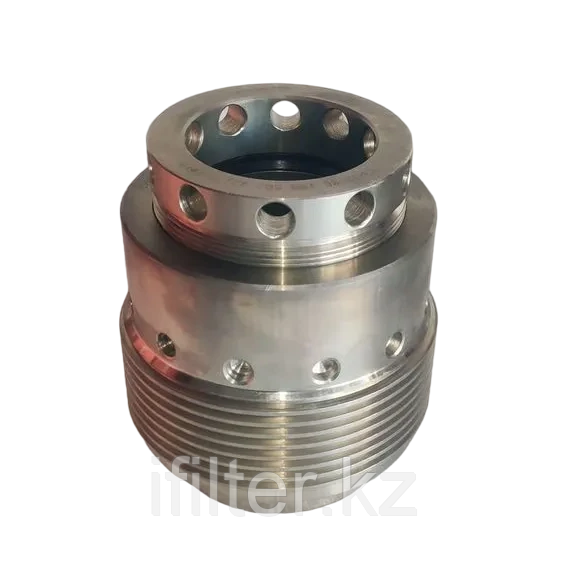

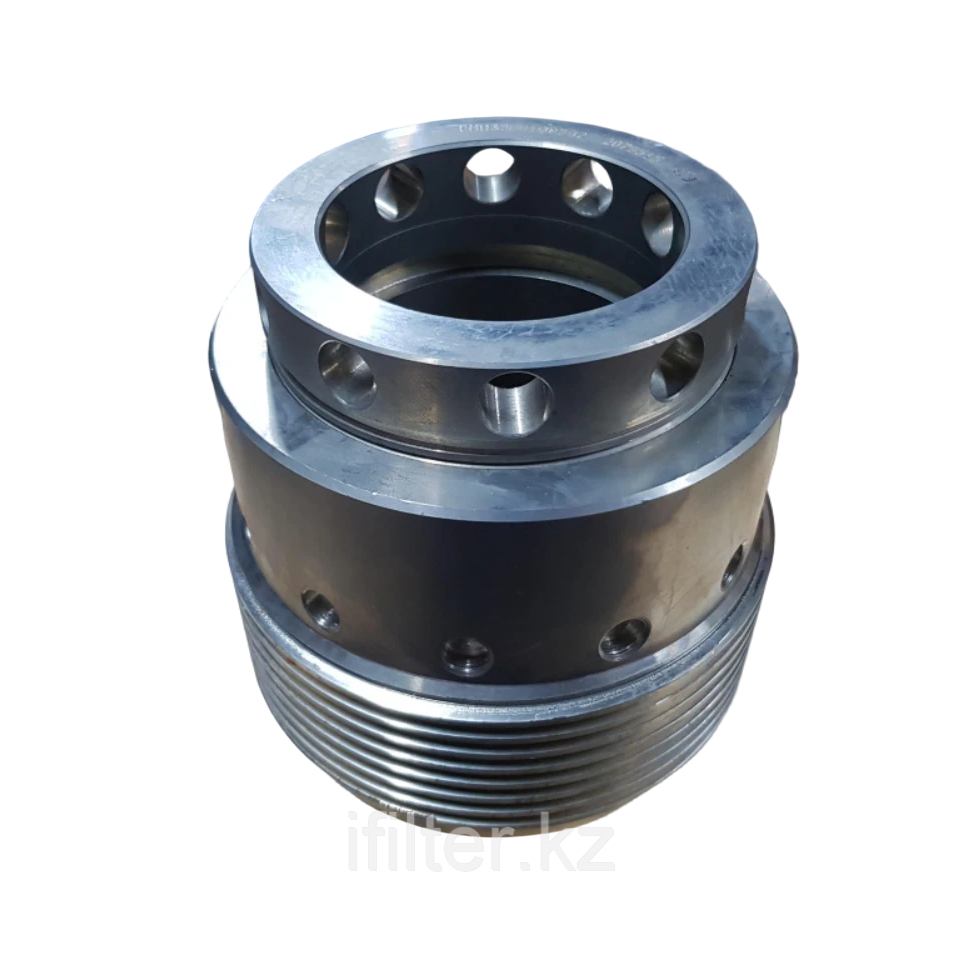

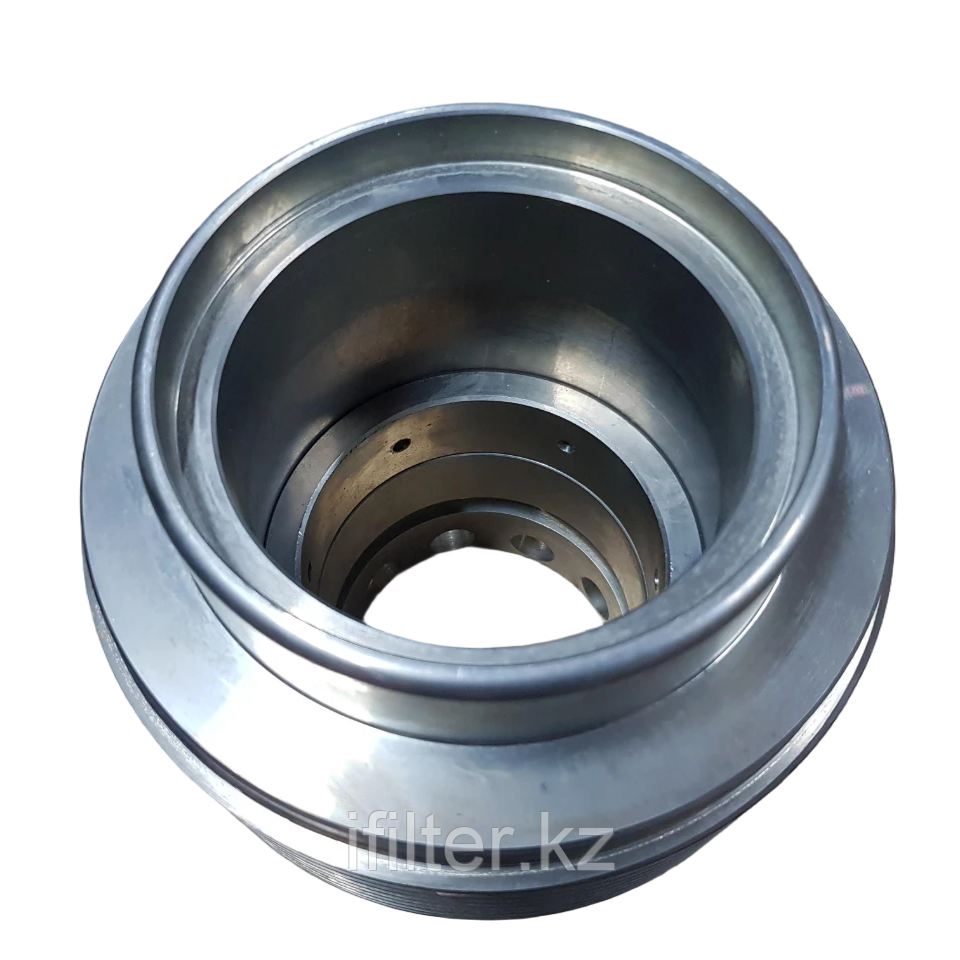

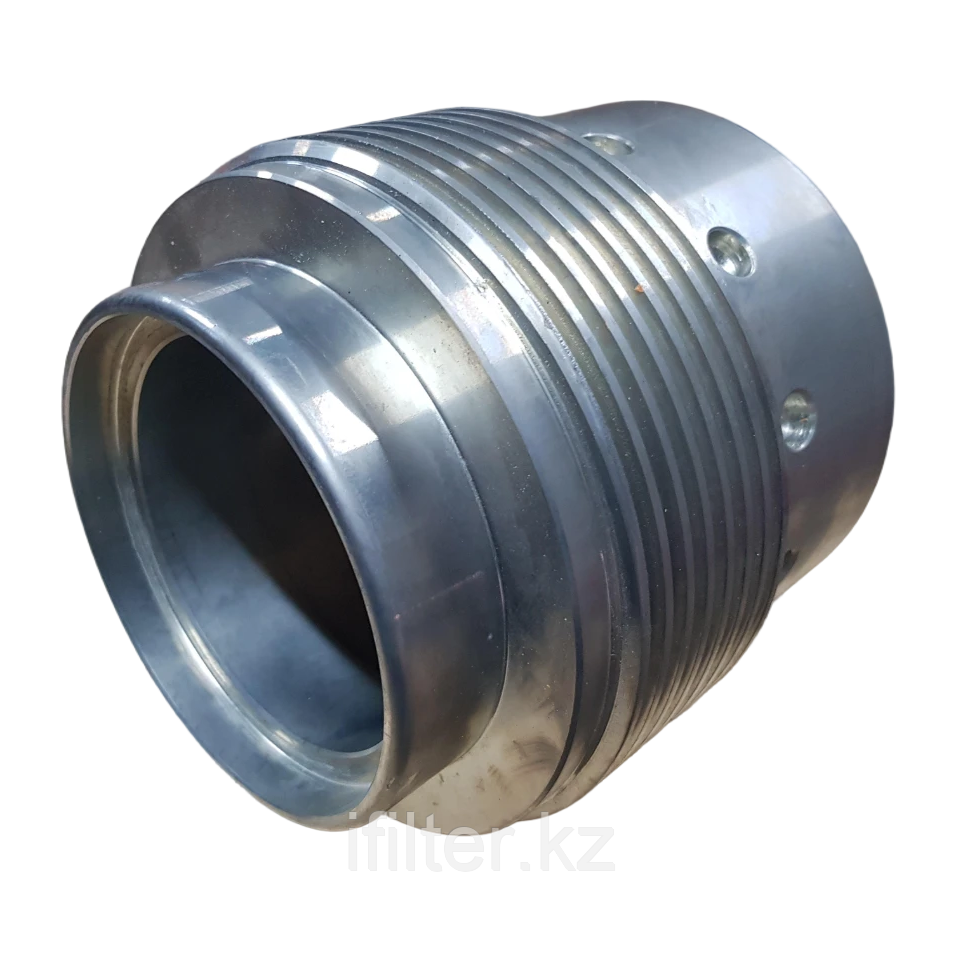

Уплотнение плунжера 32.00.108.500-03 (125ХРОМ) для насосов СИН

Уплотнение плунжера 32.00.108.500-03 (125ХРОМ) для насосов СИН Функциональное назначение Основное функциональное назначение уплотнения плунжера 32.00.108.500-03 заключается в следующем: Обеспечение надежной и долговечной герметизации зазора между возвратно-поступательно движущимся плунжером и стационарными элементами гидравлической части насоса (например, клапанной коробкой или корпусом уплотнения). Предотвращение утечек перекачиваемой рабочей среды из зоны высокого давления наружу, что критически важно для поддержания эффективности насоса и предотвращения потерь продукта. Защита внутренних компонентов насоса от попадания внешних загрязняющих веществ (пыли, влаги, абразивных частиц), которые могут привести к ускоренному износу и преждевременному выходу оборудования из строя. Способность выдерживать и поддерживать высокое рабочее давление, создаваемое насосом, без потери герметичности. Конструкция и составные части Исходя из аналогии с другими исполнениями уплотнения СИН32.00.108.500 и общей практикой конструирования плунжерных уплотнений высокого давления, можно предположить, что узел 32.00.108.500-03 (125ХРОМ) включает следующие основные компоненты: Стакан (корпус) уплотнения: Внешняя деталь, которая монтируется непосредственно в гидравлическую часть насоса и служит для размещения и фиксации остальных элементов уплотнения. Для пакета уплотнения СИН32.04.100.04.03.100-07 (также для плунжера 125 мм хром) упоминается стакан СИН32.04.100.04.03.018-01. Гайка нажимная: Резьбовая деталь, предназначенная для осевого сжатия пакета уплотнительных элементов, регулировки степени их прижатия к плунжеру и корпусу, а также для фиксации всего узла. Для пакета СИН32.04.100.04.03.100-07 указана гайка СИН32.04.100.04.03.017-01. В номенклатуре запчастей также встречается гайка СИН32.00.108.502-01. Фонарь (проставочное или направляющее кольцо): Деталь, которая может выполнять несколько функций: центрирование плунжера, разделение пакетов уплотнительных манжет (если их несколько), или создание камеры для подачи смазывающей или охлаждающей жидкости. Для пакета СИН32.04.100.04.03.100-07 упоминается фонарь СИН32.04.100.04.03.006-01. Пакет уплотнительных элементов (манжет): Это основная рабочая часть уплотнения, непосредственно контактирующая с движущимся плунжером и обеспечивающая герметичность. Для насосов высокого давления часто используются пакеты шевронных манжет, состоящие из нескольких V-образных манжет, а также опорного и нажимного колец. В составе пакетов уплотнений для насосов СИН различные манжеты и кольца, например, манжета СИН32.04.100.04.03.013-01, манжета СИН32.04.100.04.03.016, кольцо СИН32.04.100.04.03.012-01, кольцо СИН32.04.100.04.03.003-01, кольцо СИН32.04.100.04.03.004-01. Материалы изготовления Металлические компоненты (стакан, гайка, фонарь): Как правило, изготавливаются из конструкционных или легированных сталей, обладающих достаточной прочностью для восприятия высоких давлений и механических нагрузок. Выбор конкретной марки стали зависит от требований к коррозионной стойкости в контакте с перекачиваемой средой. В номенклатуре запчастей для насосов СИН упоминаются стали 40Х, 20Х, 38Х2МЮА для различных деталей. Уплотнительные элементы (манжеты, кольца): Материалы этих элементов должны обеспечивать низкий коэффициент трения по хромированной поверхности плунжера, высокую износостойкость, химическую инертность к перекачиваемым средам и сохранение упругих свойств в рабочем диапазоне температур и давлений. Рабочие параметры Рабочие параметры уплотнения 32.00.108.500-03 определяются, с одной стороны, характеристиками насоса СИН-32, в котором оно применяется, а с другой – свойствами материалов, из которых изготовлены его компоненты. Максимальное рабочее давление: Насос СИН-32 способен развивать давление до 320 МПа (что эквивалентно примерно 3200 бар). Соответственно, уплотнение плунжера должно быть рассчитано на надежную работу при таких высоких давлениях. Диапазон рабочих температур: Зависит от материалов уплотнительных элементов. Как указано выше, ПТФЭ и арамидные материалы могут работать в диапазоне от -200°C до +280°C. HNBR – от -23°C до +149°C. Резиновые смеси на основе NBR (например, 3825) имеют нижний предел хрупкости около -28°C , а В-14-1 работоспособна до -45°C. Верхний предел для резин обычно составляет +100°C до +120°C, для специальных термостойких – выше. Совместимость со средами: Уплотнение должно быть устойчиво к химическому воздействию перекачиваемых жидкостей, которые могут включать воду (техническую, пластовую), нефть и нефтепродукты, природный и сжиженный газ, цементные и буровые растворы, различные химически активные вещества, включая кислоты и щелочи. Таблица 1: Ключевые технические характеристики Уплотнения плунжера 32.00.108.500-03 (125ХРОМ) Характеристика Значение Артикул 32.00.108.500-03 Назначение Для плунжерных насосов СИН-32 и аналогов с хромированным плунжером Диаметр уплотняемого плунжера 125 мм Тип плунжера Хромированный Основные материалы корпуса (стакан, гайка) Сталь (конструкционная, легированная – предположительно) Основные материалы уплотнительных элементов Резинотканевые композиции (на основе NBR, HNBR), ПТФЭ, Арамид (в зависимости от конкретного пакета уплотнения) Максимальное рабочее давление до 320 МПа (определяется характеристиками насоса СИН-32) Диапазон рабочих температур от -45°C (-200°C для ПТФЭ/Арамида) до +100°C (+280°C для ПТФЭ/Арамида) (в зависимости от материалов уплотнительных элементов) Соответствие стандартам (для манжет) ГОСТ 22704-77 (для шевронных манжет) Таблица 2: Состав сборочной единицы Уплотнения плунжера 32.00.108.500-03 (125ХРОМ) № п/п Наименование компонента Артикул компонента / Стандарт Материал 1 Стакан уплотнения СИН32.04.100.04.03.018-01 (аналог для 125мм) Сталь 2 Гайка нажимная СИН32.04.100.04.03.017-01 (аналог для 125мм) или СИН32.00.108.502-01 Сталь 3 Фонарь (проставочное кольцо) СИН32.04.100.04.03.006-01 (аналог для 125мм) Сталь, бронза или полимер 4 Манжета уплотнительная (шевронная) Типоразмер под D=125мм, ГОСТ 22704-77 (например, М125х145) или СИН32.04.100.04.03.013-01, СИН32.04.100.04.03.016 Резинотканевый композит, ПТФЭ, Арамид 5 Кольцо опорное Типоразмер под D=125мм, ГОСТ 22704-77 или СИН32.04.100.04.03.004-01 Текстолит, полиамид, металл 6 Кольцо нажимное Типоразмер под D=125мм, ГОСТ 22704-77 или СИН32.04.100.04.03.003-01 Текстолит, полиамид, металл 7 Кольцо (разделительное/поджимное) СИН32.04.100.04.03.012-01 Резина, полимер (Примечание: точные артикулы компонентов для исполнения -03 могут отличаться; приведены на основе аналогии и доступных данных для схожих узлов) Типы перекачиваемых сред Благодаря своей конструкции и материалам, уплотнение 32.00.108.500-03 (125ХРОМ) в составе насосов СИН-32 способно работать с широким спектром перекачиваемых сред: Вода: Техническая вода, пластовая вода (часто с высоким содержанием солей и механических примесей), вода для систем очистки и опреснения, вода для ирригационных систем. Нефть и нефтепродукты: Сырая нефть, различные фракции нефтепродуктов (бензин, дизельное топливо, мазут). Газ: Природный газ, попутный нефтяной газ, включая их транспортировку и подготовку к сжижению. Цементные и буровые растворы: Среды с высокой абразивностью и вязкостью, используемые при бурении и цементировании скважин. Сильно агрессивные жидкости: Кислоты (соляная, серная и др.) и щелочи, используемые в химической промышленности и при обработке скважин. Среды, требующие высокой чистоты: При использовании уплотнительных элементов из химически инертных материалов, таких как ПТФЭ, возможно применение в пищевой и фармацевтической промышленности. Жидкости с высокой степенью абразивности: Применение уплотнений с арамидными (кевларовыми) компонентами позволяет работать с такими средами. Преимущества использования уплотнения 32.00.108.500-03 с хромированным плунжером 125 мм Сочетание уплотнения 32.00.108.500-03 с хромированным плунжером диаметром 125 мм обеспечивает ряд существенных преимуществ, особенно в тяжелых условиях эксплуатации: Повышенная износостойкость и долговечность: Хромовое покрытие плунжера обладает высокой твердостью и износостойкостью. В паре с правильно подобранными материалами уплотнительных элементов (например, арамидными или специальными композитами) это обеспечивает значительно более длительный срок службы как самого плунжера, так и уплотнения, особенно при перекачивании абразивных сред. Высокая химическая стойкость: Применение химически инертных материалов, таких как ПТФЭ или HNBR, в уплотнительных элементах позволяет насосу работать с широким спектром агрессивных сред (кислоты, щелочи, растворители), минимизируя риск коррозии и разрушения уплотнения. Надежность при высоких давлениях: Конструкция уплотнения, как правило, пакетного (шевронного) типа, специально рассчитана на работу при экстремально высоких давлениях, достигающих 320 МПа, которые характерны для насосов серии СИН-32. Снижение трения и износа плунжера: Современные уплотнительные материалы с низким коэффициентом трения (например, ПТФЭ) минимизируют силы трения между уплотнением и хромированной поверхностью плунжера. Это не только снижает энергопотребление насоса, но и продлевает срок службы дорогостоящего хромированного плунжера.
