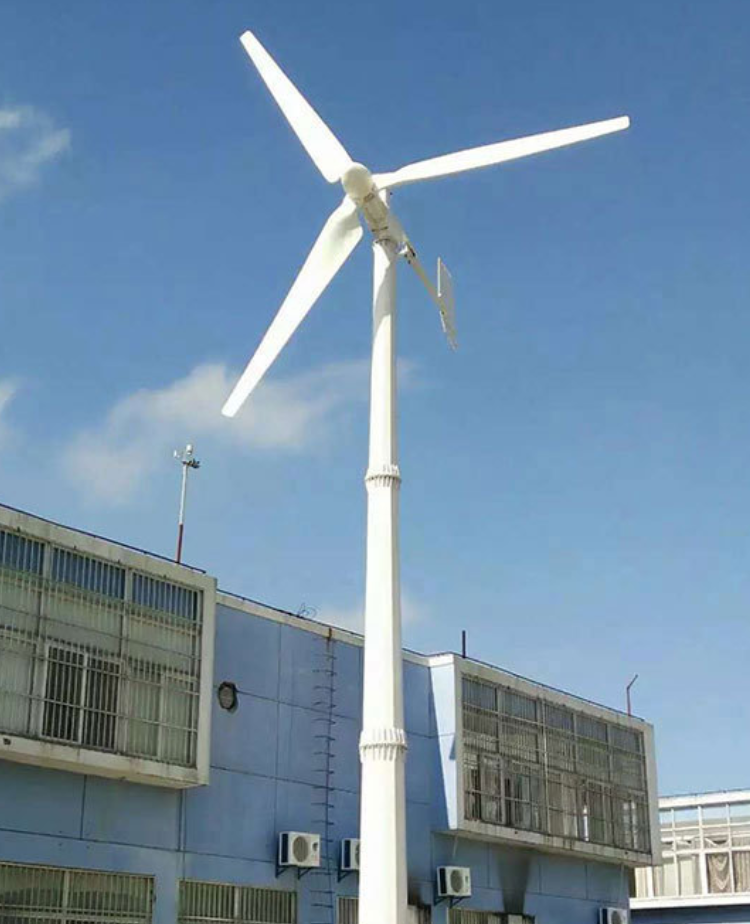

Ветрогенератор/ Ветряная мельница 20 кВт

Описание системы ветряной турбины 20 кВт Ветряная турбина 20 кВт — это малое и среднее решение для возобновляемой энергии, разработанное для эффективного использования энергии ветра в жилых, коммерческих или легких промышленных целях. Эта ветряная турбина имеет конфигурацию с горизонтальной осью и тремя лопастями ротора, оптимизированную как для сетевых, так и для автономных установок. Она работает в диапазоне скорости ветра от 3 до 25 метров в секунду, с диаметром ротора около 10 метров. Система включает в себя башню высотой 20-30 метров, что обеспечивает оптимальное воздействие ветра. Основные компоненты: Ротор и лопасти: аэродинамически эффективные лопасти из композитных материалов, разработанные для малошумной и высокоэффективной работы. Редуктор: прочный, высокоэффективный редуктор, который передает механическую энергию от ротора к генератору. Генератор: 3-фазный синхронный генератор с постоянными магнитами (PMSG), обеспечивающий постоянную выходную мощность и гарантирующий минимальные потери энергии. Инвертор и система управления: преобразует генерируемую мощность из переменного тока в постоянный и интегрируется с сетью или системой хранения аккумуляторов для автономного использования. Система рыскания: автоматически выравнивает турбину по направлению ветра. Тормозная система: включает как механические, так и аэродинамические тормоза для функций аварийной остановки. Набор датчиков: Анемометр (датчик скорости ветра): Измеряет скорость ветра в реальном времени в месте расположения турбины. Помогает оптимизировать производительность турбины и регулирует шаг лопастей, чтобы предотвратить превышение скорости в условиях сильного ветра. Флюгер (датчик направления ветра): Отслеживает направление ветра, чтобы гарантировать, что система рыскания выравнивает ротор с оптимальным потоком ветра. Датчики температуры: Датчик температуры генератора: контролирует температуру генератора, чтобы избежать перегрева и обеспечить оптимальную производительность. Датчик температуры коробки передач: обеспечивает непрерывный мониторинг коробки передач, чтобы предотвратить чрезмерный износ и отказ из-за накопления тепла. Датчик температуры окружающей среды: измеряет внешнюю температуру для анализа эффективности системы, особенно полезен для регулировки производительности в холодную погоду. Датчики вибрации (акселерометры): Устанавливаются на коробке передач, генераторе и башне для обнаружения любых аномальных вибраций, которые могут указывать на механические проблемы, такие как несоосность или износ подшипников. Датчики шага лопасти: Контролируют угол каждой лопасти для регулировки шага в реальном времени, максимизируя выходную мощность и снижая механическое напряжение при изменении ветровых условий. Датчики крутящего момента: Устанавливаются в трансмиссии для измерения крутящего момента, создаваемого ротором, обеспечивая эффективную передачу энергии и мониторинг проблем с коробкой передач или валом. Датчики положения рыскания: Отслеживают движение и положение двигателя рыскания, обеспечивая точное выравнивание турбины с направлением ветра. Датчики выходной мощности: Контролируют электрический выход генератора, чтобы гарантировать, что турбина работает эффективно и обеспечивает ожидаемую выходную мощность. Датчик влажности: Устанавливается внутри гондолы для контроля внутренней среды и предотвращения повреждения электрических компонентов из-за влаги. Датчики давления: Используются для контроля гидравлического давления в тормозной системе, гарантируя безопасную остановку турбины в аварийных ситуациях. Тензодатчики: Устанавливаются на лопастях и башне для измерения нагрузки и напряжения конструкции, обеспечивая обратную связь в реальном времени по усталости материала и предотвращая отказы из-за экстремальных нагрузок. Датчики оборотов в минуту (тахометры): Измеряют скорость вращения ротора и генератора, предоставляя критически важные данные для систем управления для регулировки шага и тормозов. Датчики качества масла: Контролируют качество и уровень загрязнения масла в редукторе, обеспечивая своевременное техническое обслуживание и предотвращая износ из-за недостаточной смазки. Датчики напряжения и тока: Контролируют напряжение и ток на выходе генератора, чтобы гарантировать эффективную передачу мощности на инвертор или сеть. JANA QAZAQSTAN! ADAM BOLSYN!
