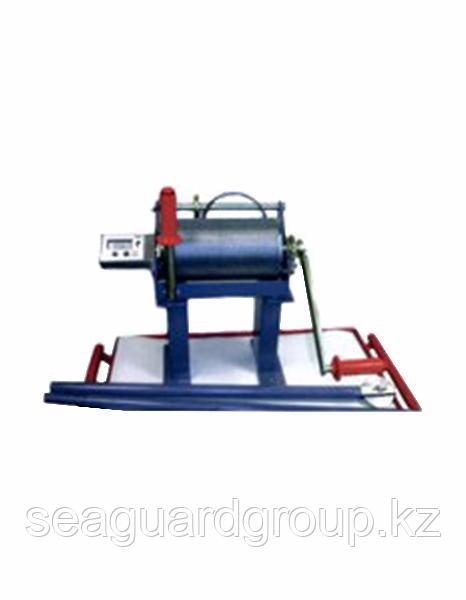

Лебедка гидрометрическая ГР-36

Назначение Лебедка гидрометрическая служит для производства гидрометрических работ на водоемах и водотоках глубиной до 25 метров. В лебедке применен трос с токоведущей жилой, позволяющий использовать приборы с электро-контактным механизмом. Лебедка может устанавливаться на катере, понтоне и мосту. Принцип работы Стрела лебедки устанавливается над палубой в положении, удобном для подвески груза и прибора, и закрепляется рукояткой. Подъёмным механизмом устанавливается необходимый вынос стрелы. Вращением рукоятки прикрепленный к тросу прибор опускается на требуемую глубину. Скорость опускания приборов на тросе не должна превышать 0,5 м/сек. Опускание приборов со скоростью свободного падения и на тормозе воспрещается Устройство Лебедка гидрометрическая состоит из следующих основных частей: стойки с лапами, колонки, подъемного механизма, стрелы, вьюшки с тросом. На специальном гидрометрическом понтоне, обычно состоящем из двух шлюпок, скрепленных между собой помостом, лебедка крепится на помосте посредине между шлюпками ближе к носу. Основные характеристики 1.    Грузоподъемность …………………………………..........……........... до 100 кг. 2.    Угол подъема стрелы относительно плоскости основания..........от 15° до 60°. 3.    Поворот стрелы ……………………………..........…………….............на 360°. 4.    Максимальный вынос стрелы от края опоры …….....…….............1 м 20 см. 5.    Привод ручной с зубчатой передачей. 6.    Усилие на рукоятке при предельном весе прибора, подвешенного на тросе ……………………….................…………....не более 15 кг. 7.    Точность отсчета по счетчику ……………………..........……...........1 см. 8.    Допускаемое расхождение показаний счетчика с предельной длиной вытравленного троса …………..............…...± 6 см. 9.    Рабочая длина троса ………………………………..........……............25 м. 10.  Вес лебедки без укладочного ящика …………….......………............52 кг. 11.  Габариты лебедки при наибольшем выносе стрелы: длина ……………………………………………………............…..1800 мм; высота …………………………………………………............…....900 мм; ширина по основанию ………………………………..........……..800 мм. 12.  Габариты укладочного ящика ………………….......……….................480х325х340 мм.
