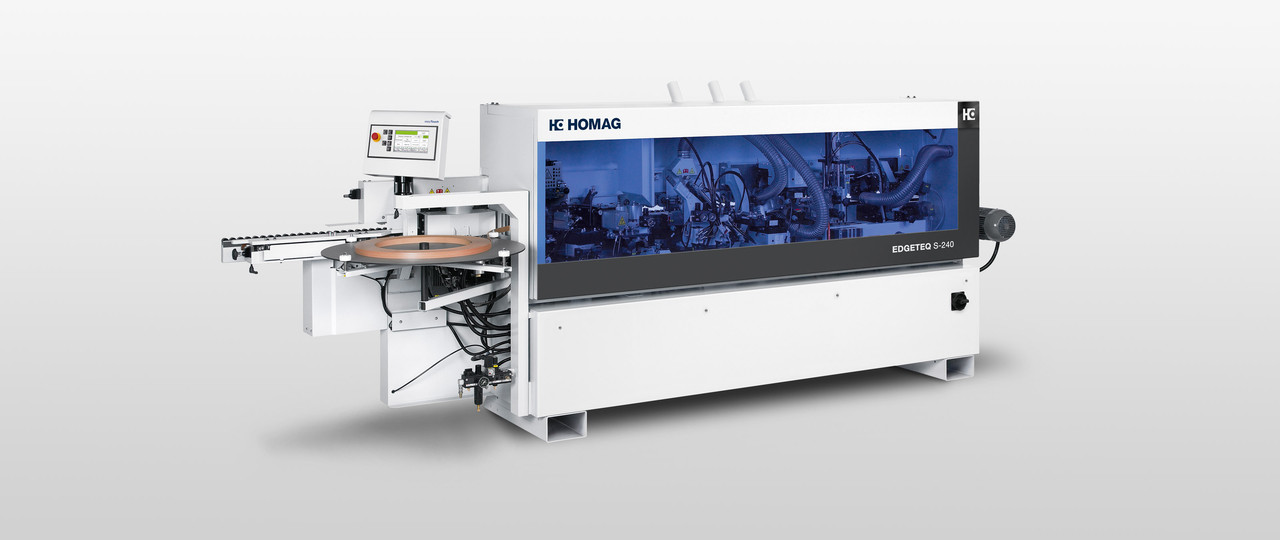

Автоматический кромкооблицовочный станок EDETEQ S200 ( Ambition 1110) Homag, Германия)

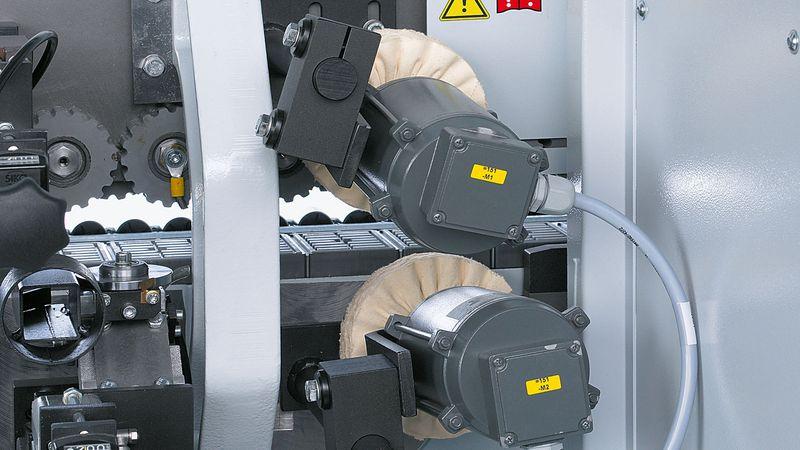

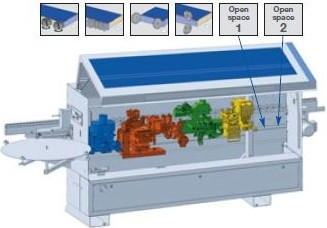

Автоматический кромкооблицивочный станок EDETEQ S200 ( Ambition 1110) Homag (производство - Германия) предназначенный для работы с заготовками с прямолинейными торцами, производит операции: приклеивания и последующей обработки приклеенной кромки различного типа (ПВХ, ABS, меламиновая). АГРЕГАТНОЕ ОСНАЩЕНИЕ: ОКЛЕИВАЮЩИЙ АГРЕГАТ А3; ТОРЦОВОЧНЫЙ АГРЕГАТ ПРЯМО, 2 х 0,18 кВт; ФРЕЗЕРНЫЙ АГРЕГАТ (СНЯТИЕ СВЕСОВ ПО ПЛАСТИ) 2 х 0,27 кВт, ОБРАТНОГО ВРАЩЕНИЯ; ЦИКЛЕВАЛЬНЫЙ АГРЕГАТ; ПОЛИРОВАЛЬНЫЙ АГРЕГАТ. БАЗОВОЕ ОСНАЩЕНИЕ: - цельная станина для монтажа агрегатов; - правое исполнение станка; - выкрашен в серый цвет RDS 240 80 05; - оборудован входной линейкой ЗОНА ПРИЖИМА: - 2 ряда роликов; - настройка по высоте производится при помощи цифрового датчика вручную, для установки зоны прижима на соответствующую толщину заготовки; - транспортерная цепь с резиновым покрытием 80 мм шириной; - в стандартном исполнении смазка цепи производится вручную; - суппорт для заготовок с роликовыми направляющими, раздвигается до 300 мм; - шумозащитный кожух с раздельной аспирацией для агрегатов, а также устройство хранения отдохов (при наличии опции 5766 или 5820) - скорость подачи = 8 м/мин - рабочая высота = 950 мм - подключение сжатого воздуха = 6 бар - длина станка = 3 672 мм ПАРАМЕТРЫ ЗАГОТОВКИ И КРОМКИ: - минимальная ширина заготовки если толщина заготовки 8 - 22 мм = 70 мм* если толщина заготовки 23 - 40 мм = 120 мм* * - зависит от длины заготовки - свес заготовки = 38 мм - толщина заготовки = 8 - 40 мм - максимальная высота кромки относительно толщины заготовки = +5 мм - рулонный кромочный материал = 0,4 - 3 мм - максимальное сечение кромочного материала для ПВХ = 135 мм 2 для шпона = 100 мм 2 для полосового кромочного материала = 135 мм 2 - максимальный диаметр рулона = 830 мм - полосовой кромочный материал = 0,4 - 3 мм - стандарно станок комплектуется инструментом R = 2 мм АГРЕГАТНОЕ ОСНАЩЕНИЕ: СТАНДАРТНЫЙ КЛЕЕВОЙ УЗЕЛ - быстросменная клеевая ванна - работа с PU клеями возможна при использовании опции 2068 - быстросменная клеевая ванная со специальным покрытием; - клеевая ванна расположена под клеевым роликом; - нанесение клея на деталь с помощью клеевого ролика; - не требует перестановки клеевого ролика на другую толщину заготовки; - температура клея контролируется электронным термостатом; - автоматическое снижение температуры клея при остановке работы МАГАЗИН - автоматический магазин для рулонного кромочного материала, включая "тарелку"; - магазин оборудован тяжелой гильотиной; - возможна ручная подача полосового кромочного материала фиксированной длины (опционально) ЗОНА ПРИЖИМА: - прижимная зона состоит из приводного прижимного ролика и двух дополнительных не приводных роликов; - прижимная зона оборудована цифровым датчиком для ручной настройки прижимной зоны на различную толщину кромки; ТОРЦОВОЧНЫЙ АГРЕГАТ - агрегат предназначен для торцовки кромочного материала по переднему и заднему краю детали; - два двигателя по 0,18 кВт, 200 Гц, 12000 об/мин; - каждый двигатель оборудован пильным диском; - 2 пильных диска, диаметром 100 х 32 х 2,6 мм - скорость подачи 8 м/мин; ФРЕЗЕРНЫЙ АГРЕГАТ (СНЯТИЕ СВЕСОВ ПО ПЛАСТИ) - агрегат предназначен для фрезерования верхнего и нижнего свесов кромочного материала; - вертикальное и горизонтальное ощупывание; - настройка производится вместе с зоной прижима; - агрегат вручную переключается между тремя рабочими положениями: заподлицо/фрезеровка со свесом/радиус-фаска; - все шпиндели оборудованы цифровыми датчиками для быстрой настройки - 2 двигателя по 0,27 кВт, 200 Гц, 12000 об/мин - оборудован комбинированными ножами - максимальная толщина кромки 3 мм СВОБОДНОЕ МЕСТО ДЛЯ УСТАНОВКИ ДОПОЛНИТЕЛЬНЫХ АГРЕГАТОВ СВОБОДНОЕ МЕСТО ДЛЯ УСТАНОВКИ ДОПОЛНИТЕЛЬНЫХ АГРЕГАТОВ ЭЛЕКТРОННАЯ СИСТЕМА УПРАВЛЕНИЯ ЕС 10+ Электронная система управления станком с LCD дисплеем для простого и удобного программирования станка - панель управления на входе станка - долговечная клавиатура - большой LCD дисплей 4 х 20 символов - контроль работы агрегатов с простым доступом к их функциям - сенсорные клавиши - простая и понятная структура меню - переключение языков в режиме реального времени - текстовая информация о состоянии станка - возможность хранения до 4 производственных программ ЭЛЕКТРИЧЕСКОЕ ОСНАЩЕНИЕ - рабочее напряжение 400 В, 50 Гц - шкаф управления установлен внутри станка - шкаф управления соответствует Европейским нормам безопасности - частотный преобразователь с функцией электронного тормоза - защита электронных компонентов от перегрузки - модульная система упрощает обслуживание станка - управляющее напряжение 24 В - диапазон рабочих температур +15 до +35 о С - при вероятности отклонения рабочего напряжения от номинального более чем на 10% - необходима установка стабилизатора напряжения. БЕЗОПАСНОСТЬ Все оборудование соответствует стандартам безопасности ЕС ПАКЕТ КАЧЕСТВА HOMAG Все оборудование будет доставлено и установлено в соответствии со стандартами качества Homag Group ДОКУМЕНТАЦИЯ - Документация на CD - Инструкция оператора в печатном виде Автоматический кромкооблицивочный станок
