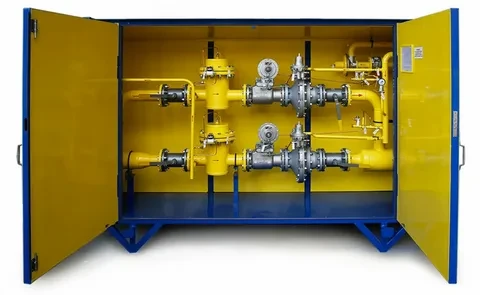

Газорегуляторный пункт ГСГО-100-02 с РДБК1-100/70 или РДБК1П-100/70

ГСГО являются разновидностью шкафных газорегуляторных пунктов ГРПШ. Газорегуляторный пункт ГСГО-100-02. Предназначен для редуцирования природных газов с высокого или среднего давления на требуемое, автоматической остановки подачи газа при аварийном отклонении давления от заданных значений и снабжения газом требуемого давления жилых, коммунально-бытовых зданий, промышленных и сельскохозяйственных объектов. Технические характеристики: Регулятор давления газа — РДБК1-100/70 или РДБК1П-100/70. Максимальное входное давление — 1,2 МПа. Пропускная способность при давлении на входе: 0,1 МПа — 2800 м³/ч; 0,3 МПа — 5600 м³/ч; 0,6 МПа — 13000 м³/ч; 0,9 МПа — 16000 м³/ч; 1,2 МПа — 19000 м³/ч. Расход газа на обогреватель при давлении 2000 Па — 0,2 м³/ч. Тепловая мощность газового обогревателя при давлении газа 2000 Па — 1,92 кВт. Время включения обогревателя — 90 с. Время отключения обогревателя при прекращении подачи газа — 90 с. Масса — 1470 кг. Значения для исполнения ГСГО ГСГО-100-02 Диапазон настройки давления газа на выходе, кПа 6–40 Диапазон настройки давления срабатывания сбросного клапана, МПа 0,0184–0,046 Пределы настройки автоматического отключения подачи газа, МПа: при повышении выходного давления 0,02–0,05 при понижении выходного давления 0,002–0,003
