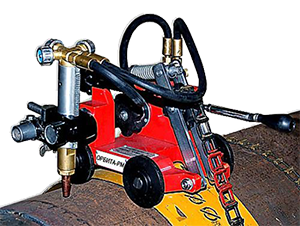

Машина для резки труб "Орбита-РМ"

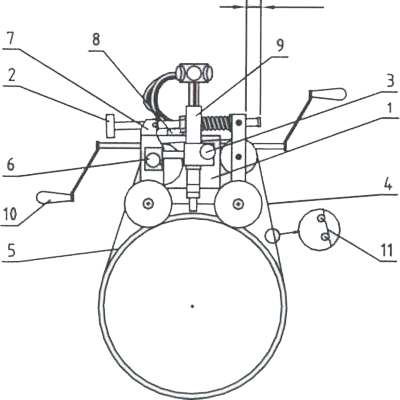

Машина переносная ручная модифицированная (Орбита-РМ) предназначена для кислородной резки стальных труб в полевых условиях и условиях промышленных предприятий. Машина "Орбита-РМ" не имеет функцию снятия фаски. Зарекомендовала себя при строительстве и ремонте магистральных нефтегазопроводов и в условиях промышленных предприятий при температуре окружающей среды от -40°С до +40°С и относительной влажности воздуха 90%. Технические характеристики машины переносной ручной модифицированной для резки труб (Орбита-РМ) Наименование показателя Норма 1. Диапазон диаметров разрезаемых труб, мм 320 — 1420 2. Толщина стенок труб, мм 5 — 75 3. Несовпадение начала и конца реза при резке по направляющему опоре (бандаж), мм ±1 4. Привод перемещения тележки ручной 5. Наибольший расход газов, м?/ч - кислорода 12 - ацетилена 0,8 - пропана 0,55 - природного газа 1,1 6. Масса, кг - машины в комплекте 34 - ходовой части 10 7. Габаритные размеры ходовой части, мм 580 х 385 х 320 1 - Ходовая тележка. 2 - Натяжное устройство. 3 - Блок резки. 4 - Цепь приводная. 5 - Опора (бандаж). 6 - Штанга. 7 - Упор натяжного устройства. 8 - Газовый коллектор. 9 - Резак. 10 - Рукоятка. 11 - Звено-замок. Машина (см. рис.) состоит из следующих частей: - ходовая часть (1), - натяжное устройство (2), - блок резки (3), - цепь приводная (4), - опора (бандаж) (5). Ходовая часть (1) с расположенным на ней ведущим механизмом служит для перемещения штанги (6) с резаком по окружности перпендикулярно оси трубы. Движение осуществляется с помощью привода, звездочки и приводной крючковой цепи типа ПК-30-600, состоящей из штампованных звеньев. Цепь разборная и может набираться до требуемой длины в зависимости от диаметра разрезаемой трубы. Рассоединение звеньев цепи производится сдвигом какого-либо из них относительно соседнего. Для облегчения соединения в конструкции машины предусмотрен "звено-замок" (11). Блок резки (3) состоит из суппорта со штангой, закрепленного в корпусе тележки ходовой части (1). Конструкция суппорта позволяет устанавливать резак под различными углами к плоскости реза, перемещать его относительно штанги, устанавливать резак перпендикулярно к касательной, проходящей через точку начала реза, перемещать и фиксировать резак на различной высоте. Система газопитания машины обеспечивает управление подачей рабочих газов на резак. От рампы или баллонов газы подводятся к газовому коллектору (8) машины, установленному на тележке. От коллектора рабочие газы по рукавам поступают к резаку.
