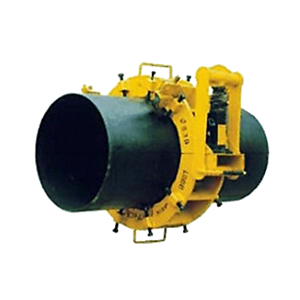

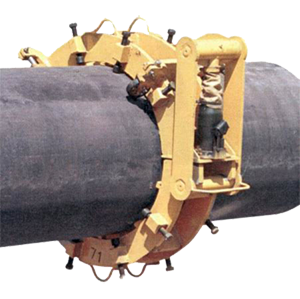

Ценратор наружный с гидродомкратом ЦНГ

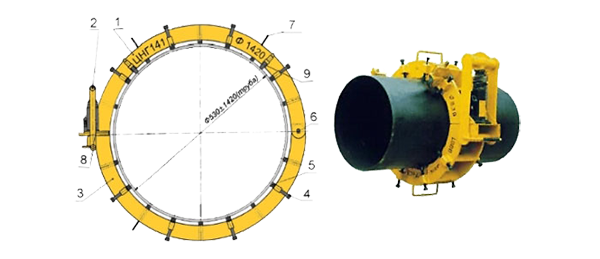

Центраторы наружные разъемные с гидродомкратом типа ЦНГ предназначены для центровки перед сваркой неповоротных стыков труб диаметрами 426 — 1420 мм при сооружении и ремонтах магистральных трубопроводов при температуре окружающего воздуха от 233 до 313 К (от минус 40 до плюс 40°С). За счет увеличенного усилия обжатия и дополнительных винтов обеспечивается центровка деформированных труб. Конструкция жимков позволяет выполнять непрерывное наложение сварочных швов. Усилие домкрата - 12 тн. ЦЕНТРАТОРЫ НАРУЖНЫЕ С ГИДРОДОМКРАТОМ ЦНГ 41 – ЦНГ 141 Модель Диаметр центрируемых труб, мм Масса, кг ЦНГ 41 426 104 ЦНГ 51 530 108 ЦНГ 61 630 112 ЦНГ 71 720 225 ЦНГ 81 820 270 ЦНГ 101 1020 494 ЦНГ 121 1220 574 ЦНГ 141 1420 603 Центратор типа ЦНГ состоит из двух дуг 1 и 3, соединенных между собой шарнирно осью 2 и запирающихся звеном 5 с помощью гидравлического домкрата 6, роликов 8, нажимных болтов 10 и пят. Каждая дуга представляет собой сварную конструкцию из двух щек, сваренных между несколькими пластинами-опорами 9, которые в закрытом положении центратора опираются внутренней поверхностью одновременно на концы собираемых труб и центрируют их. Опоры 9 в местах соприкосновения со стыком имеют пазы с размерами достаточными для прохождения электрода и обеспечения непрерывного цикла сварки стыков. К наружным сторонам дуг приварены скобы 4 для удобства подъема центратора. На боковой площадке верхней дуги установлен гидродомкрат 6, на головку которого насажено с помощью втулки и шарнирно закреплено звено 5. Свободным концом оно накинуто на крюки нижней дуги 1, находящейся под площадкой крепления домкрата. Для регулировки превышения кромок стыкуемых труб на боковых поверхностях дуг центраторов в резьбовых опорах установлены нажимные болты 4 с пятами. Для перемещения по трубе и облегчения установки на стык центратор снабжен роликами. Замыкания центратора на стыке и центровка труб осуществляется гидродомкратом при движении поршня домкрата вверх
