Центраторы наружные арочные гидрофицированные ЦАН-Г

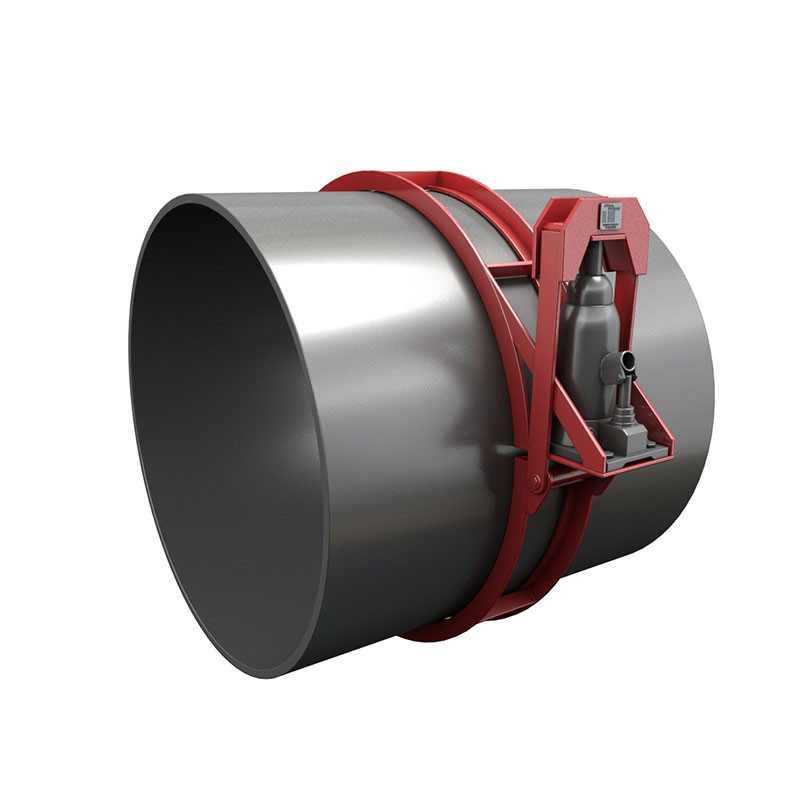

Центраторы наружные арочные гидрофицированные ЦАН-Г Центраторы арочные наружные гидрофицированные типа ЦАН-Г предназначены для центрирования торцов труб под сварку, захлестов, катушек, а также технологических и соединительных элементов в составе трубопровода. Диаметры центрируемых труб от 325 до 1420 мм при температуре окружающего воздуха в условиях эксплуатации от – 40 до + 40 С°. Разъемная конструкция, состоящая из шарнирно соединенных секций, обеспечивает удобство установки центратора на стык. Центратор ЦАН-Г состоит из двух или трех дугообразных, шарнирно связанных между собой секций. Количество секций определено конструктивно в зависимости от диаметра центрируемой трубы. Каждая секция имеет упоры, которыми обеспечивается симметричность взаимного расположения торцов труб. На консоли секции закреплен гидропривод центратора с максимально развиваемым усилием от 2 до 5 т.с. С нижней секцией шарнирно связан захват, предназначенный для замыкания силовых секций центратора.
