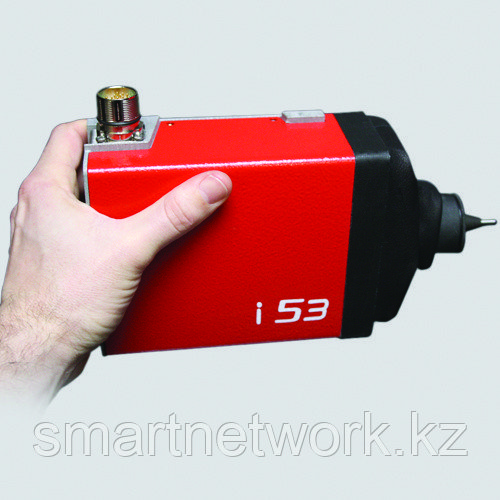

Интегрируемый маркиратор e10-i53, окно 50х20мм

Сверхкомпактный интегрируемый маркиратор для промышленной маркировки. Маркиратор i53 разработан для интеграции в автоматизированные линии и может быть размещен практически на любом участке линии в удобной ориентации. Защита механических узлов и электронных компонентов позволяет интегрировать i53 на самые сложные производственные участки и обеспечивает высокую надежность оборудования. Технические характеристики: Характеристика Значение Маркирующий механизм Размер маркировочного окна 50х20 мм Максимальная скорость маркировки до 5 символов в секунду Защитный кожух натуральная кожа Глубина маркировки до 0,5 мм по стали Максимальная твёрдость материалов до 62 HRc Размеры 250x130x70 мм Вес 2,6 кг Контроллер e10 Внутренняя память более 2000 маркировочных файлов Шрифты Arial, Courier, OCR, OCR_BOLD, OCR-A, Comic, Comic_B Размер шрифта 1-99 мм (ограничен размером маркировочного окна) Раcстояние между точками мин. 0,05мм (настраивается программно) Сила удара 9 программируемых уровней Дисплей графический LCD 95x54 мм Маркировка символов линейная, угловая, радиальная Нанесение переменных данных буквенно/цифровая сериализация, время, дата Нанесение логотипов есть (загрузка с ПК или USB-носителя) Нанесение 2D-кода (DataMatrix) есть (встроенный кодировщик) Разграничение доступа 3 уровня (2 защищены паролем) Языковая поддержка 17 языков (в том числе русский) Программное обеспечение работа под управлением ПК/ создание маркировочных файлов и логотипов/ обмен файлами с ПК/резервное копирование Защитный кожух сталь Интерфейсы USB, RS232, RS422 (RS485, Profibus, Profinet, TCP/IP Ethernet — опционально) Питание 220 В/50-60 Гц Максимальная потребляемая мощность 300 Вт (с учетом механической части) Размеры 322x380x112 мм Вес 5 кг Опции: Фото Артикул/Наименование Описание Применение sic4300550 Ремкомплект для e10-i53 Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей. Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители. Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт.sic4300481, 125 мл). sicAXEz50 Цифровая ось Z (диапазон хода 50 мм) sicAXEz100 Цифровая ось Z (диапазон хода 100 мм) sicAXEz250 Цифровая ось Z (диапазон хода 250 мм) Направляющая с сервоприводом для подвижной фиксации интегрируемого оборудования Необходима плата управления третьей осью Позволяет программировать маркировку детали на разных уровнях в рамках одного маркировочного цикла, отводить/подводить оборудование к маркируемой детали на конвейере, обходить препятствия в маркируемой области. Применение оси Z снижает затраты на интеграцию маркиратора в технологическую линию. sic4300480 Старт-стоп педаль для e10 Быстрый запуск/остановка маркировочного цикла. Позволяет одним нажатием запускать или останавливать маркировочный процесс. Освобождает руки оператора, ускоряет запуск (не требуется использовать меню контроллера) и позволяет оперативно остановить процесс маркировки в случае необходимости. sic3300050 Плата управления третьей и четвертой осью Электронная плата. Устанавливается в контроллер. Плата управления третьей и четвертой осью позволяет контроллеру управлять двумя дополнительными осями маркировки. Маркиратор, оснащенный этой платой, может управлять осью вращения или автоматической вертикальной осью Z. sic3300051 Плата Ethernet для контроллера e10/e10R Электронная плата. Устанавливается в контроллер. Маркиратор, оснащенный платой Ethernet, может интегрироваться в сеть предприятия и работать под управлением внешних устройств. sic3300085 Плата Profinet для e10 Электронная плата. Устанавливается в контроллер. Позволяет подключать маркиратор в сеть предприятия по протоколу Profinet. sic4300671 Плата Profibus для e10 Электронная плата. Устанавливается в контроллер. Позволяет подключать маркиратор в сеть предприятия по протоколу Profibus. sic2290076 Сканер 2D и 1D кодов, беспроводной Беспроводное сканирующее устройство для внесения информации в маркировочный файл. Сканер подключается к маркиратору посредством порта USB и позволяет оперативно вносить переменную информацию в файл маркировки. sic2290012 Сканер штрих-кода для e10, беспроводной Беспроводное сканирующее устройство для внесения информации в маркировочный файл. Сканер подключается к маркиратору посредством порта USB и позволяет оперативно вносить переменную информацию в файл маркировки. sic2230170 Программа WINSIC 2 (CD+электронный ключ) Дополнительное программное обеспечение для работы с базами данных. Позволяет удаленно управлять контроллером с ПК в режиме реального времени. WINSIC 2 разработана для загрузки внешних файлов из баз данных (MS Excel, MS Acces), ERP или других систем в контроллер, также полезна для управления файлами истории маркировок. Специальные опции б/а Подающий бирочный механизм (Tag feeder) Необходима плата управления третьей осью Комплекс для автоматизированной маркировки бирок, шильд или табличек. Шильд автоматически загружается из лотка, подаётся в область маркировки по направляющим, маркируется и сбрасывается в накопительный лоток. Подающий бирочный механизм позволяет полностью автоматизировать процесс маркировки бирок и шильдов при значительном сокращении времени на маркировку. Опция оптимальна для крупносерийной маркировки в промышленных условиях. Расходные материалы sic1120012 Игла 60 мм, угол заточки 90° sic1120103 Игла 60мм, угол заточки 60° sic1120109 Игла 60мм, угол заточки 120° Твёрдосплавная игла для нанесения маркировки Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т.д. Средний срок службы иглы - 1-6 месяцев. Оборудование штатно комплектуется 60 мм иглой, с углом заточки 90⁰. В специальных случаях есть возможность использования игл с углами заточки 60 или 120⁰, длиной 80, 100 или 150 мм. sic2120006 Пружина Пружина. Пружина служит для возврата иглы в исходное положение. Рекомендуется, после смены 2-3 игл, заменять пружину. sic4300481 Смазка на основе вазелина 125 мл Флакон с жидкой смазкой. Смазка предназначена для проведения еженедельных регламентных работ. Использование неоригинальных смазок приводит к повышенному износу механизмов и поломке оборудования. Преимущества: Ультракомпактный Облегчает интеграцию в условиях ограниченного пространства (участки с высокой плотностью узлов и другого оборудования) Возможность подключения управляющего кабеля с двух направлений Удобно как с точки зрения позиционирования самого маркиратора, так и оптимизации подвода коммуникаций маркировочного участка Улучшенная внутренняя проводка Оптимизировано разведение проводки для повышения надежности, исключения механических повреждений и продления срока службы компонентов Унификация с предыдущей генерацией контроллеров (e8) Полная совместимость позволяет гибко подойти к оснащению новых маркировочных участков, учитывая имеющиеся маркировочные системы Кожух из натуральной кожи Искусственная кожа была заменена на натуральную для увеличения срока службы. Защита от всех типов внешних загрязнений — металлических и масляных частиц, пыли и других воздействий. В условиях, когда пластиковая защита может стать хрупкой и дать трещины, кожа сохраняет эластичность Широкие возможности программной интеграции В базовой комплектации доступны стандартные порты RS232, RS422 и USB. Опционально возможно использование протоколов Ethernet, Profinet и Profibus
