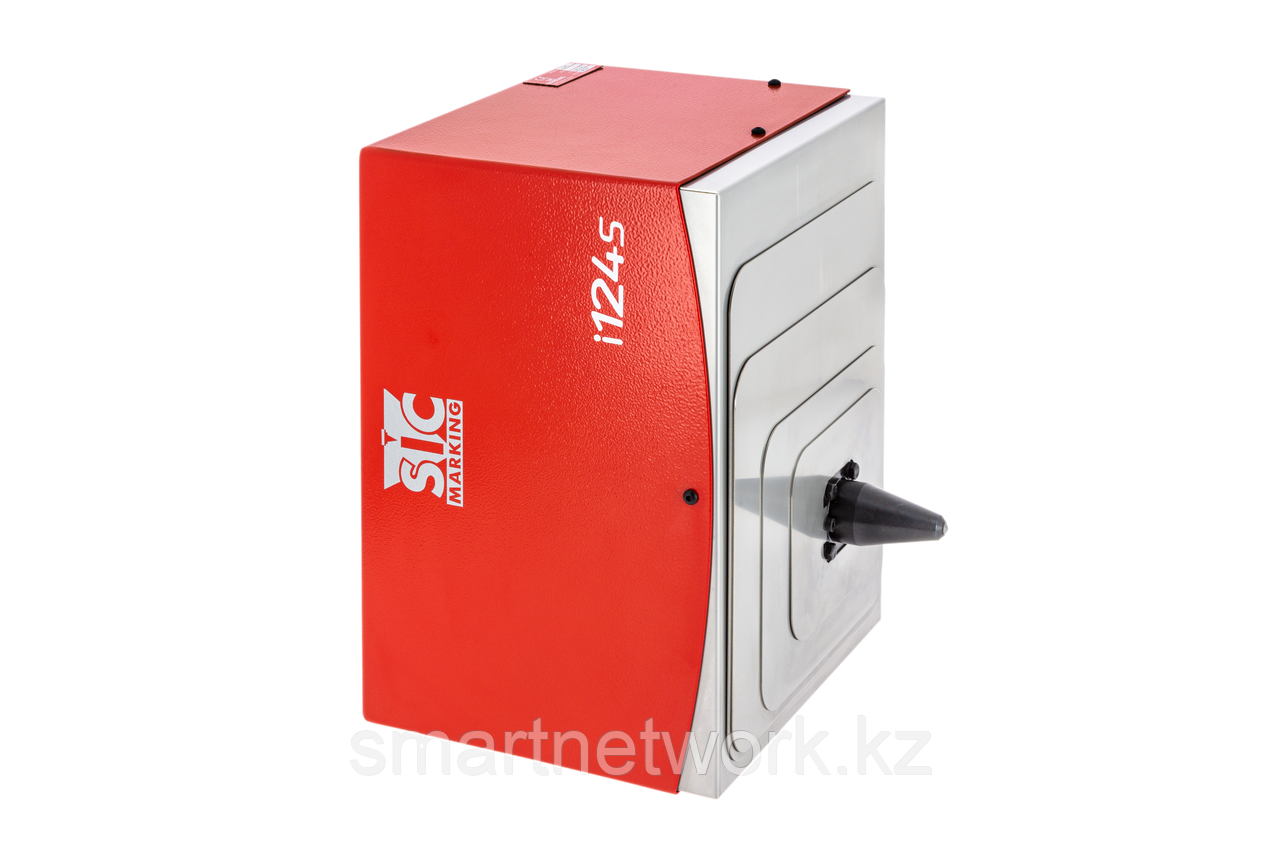

Интегрируемый маркиратор e10-i124s-30, окно 120х60мм, прочерчивание, поршень d=30мм

Маркиратор i124s разработан для интеграции в автоматизированные линии и рекомендуется для нанесения чёткой маркировки, требующей последующего оптического считывания. Маркировочное окно i124s позволяет разместить больше информации на маркируемой детали или увеличить размер символов для лучшей читаемости маркировки. Защита механических узлов и электронных компонентов позволяет интегрировать i124s на самые сложные производственные участки и обеспечивает высокую надежность работы оборудования. Является стандартом нанесения VIN для групп Renault-Nissan и PSA (Citroën, Peugeot, Mitsubishi и др.). Маркирующий механизм Технология маркировки прочерчивание Размер маркировочного окна 120х60 мм Управляющий контроллер e10 или e10R Защитный кожух сталь Пневмопитание 6 бар Управляющий кабель 5 м Размеры 230х300х357.5 мм Вес 18 кг Контроллер e10 Внутренняя память более 2000 маркировочных файлов Шрифты Arial, Courier, OCR, OCR_BOLD, OCR-A, Comic, Comic_B Размер шрифта 1-99 мм (ограничен размером маркировочного окна) Раcстояние между точками мин. 0,05мм (настраивается программно) Сила удара 9 программируемых уровней Дисплей графический LCD 95x54 мм Маркировка символов линейная, угловая, радиальная Нанесение переменных данных буквенно/цифровая сериализация, время, дата Нанесение логотипов есть (загрузка с ПК или USB-носителя) Нанесение 2D-кода (DataMatrix) есть (встроенный кодировщик) Разграничение доступа 3 уровня (2 защищены паролем) Языковая поддержка 17 языков (в том числе русский) Программное обеспечение работа под управлением ПК/ создание маркировочных файлов и логотипов/ обмен файлами с ПК/резервное копирование Защитный кожух сталь Интерфейсы USB, RS232, RS422 (RS485, Profibus, Profinet, TCP/IP Ethernet — опционально) Питание 220 В/50-60 Гц Максимальная потребляемая мощность 300 Вт (с учетом механической части) Размеры 322x380x112 мм Вес 5 кг Опции: Фото Артикул/Наименование Описание Применение sic(ожидается) Ремкомплект для e10-i124s Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей. Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители. Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт.sic4300481, 125 мл). sic4100327 Усиленная колонна Маркировочный стол со штативом Использование колонны позволяет организовать стационарный маркировочный участок для работы оператора с мелкими деталями. Может использоваться для маркировки шильдов, бирок или табличек. sic4300646 Комплект монтажа Комплект для монтажа e10R на DIN-рейку Комплект позволяет зафиксировать контроллер e10R на DIN-рейке. Удобно при организации автономного шкафа управления технологической линии, либо монтаже контроллера на вертикальной поверхности рядом с маркировочным участком. sic3300050 Плата управления третьей и четвертой осью Электронная плата. Устанавливается в контроллер. Плата управления третьей и четвертой осью позволяет контроллеру управлять двумя дополнительными осями маркировки. Маркиратор, оснащенный этой платой, может управлять осью вращения или автоматической вертикальной осью Z. sic3300051 Плата Ethernet для контроллера e10/e10R Электронная плата. Устанавливается в контроллер. Маркиратор, оснащенный платой Ethernet, может интегрироваться в сеть предприятия и работать под управлением внешних устройств. sic3300085 Плата Profinet для e10 Электронная плата. Устанавливается в контроллер. Позволяет подключать маркиратор в сеть предприятия по протоколу Profinet. sic4300671 Плата Profibus для e10 Электронная плата. Устанавливается в контроллер. Позволяет подключать маркиратор в сеть предприятия по протоколу Profibus. sic2290076 Сканер 2D и 1D кодов, беспроводной Беспроводное сканирующее устройство для внесения информации в маркировочный файл. Сканер подключается к маркиратору посредством порта USB и позволяет оперативно вносить переменную информацию в файл маркировки. sic2290012 Сканер штрих-кода для e10, беспроводной Беспроводное сканирующее устройство для внесения информации в маркировочный файл. Сканер подключается к маркиратору посредством порта USB и позволяет оперативно вносить переменную информацию в файл маркировки. sic4300331 Управляющий кабель 10м Удлинённый управляющий кабель, соединяющий маркировочную голову с контроллером Удлинённый управляющий кабель увеличивает рабочую зону оператора до 10 метров sic4300386 Управляющий кабель 15м Удлинённый управляющий кабель, соединяющий маркировочную голову с контроллером Удлинённый управляющий кабель увеличивает рабочую зону оператора до 15 метров sic2230170 Программа WINSIC 2 (CD+электронный ключ) Дополнительное программное обеспечение для работы с базами данных. Позволяет удаленно управлять контроллером с ПК в режиме реального времени. WINSIC 2 разработана для загрузки внешних файлов из баз данных (MS Excel, MS Acces), ERP или других систем в контроллер, также полезна для управления файлами истории маркировок. Расходные материалы sic1120012 (i124s-30) Игла 60 мм, угол заточки 90° sic1120109 (i124s-30) Игла 60мм, угол заточки 120° sic1120238 (i124s-50) Игла 60мм, угол заточки 90°, d=6мм, глубокая маркировка sic1120110 (i124s-50) Игла 60мм, угол заточки 120°, d=6мм, глубокая маркировка Твёрдосплавная игла для нанесения маркировки Игла - это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т.д. Средний срок службы иглы - 1-6 месяцев. Оборудование штатно комплектуется 60 мм иглой, с углом заточки 120⁰. В специальных случаях есть возможность использования игл с углом заточки 90⁰ sic2120289 Пружина Пружина. Пружина служит для возврата иглы в исходное положение. Рекомендуется, после смены 2-3 игл, заменять пружину. sic4300481 Смазка на основе вазелина 125 мл Флакон с жидкой смазкой. Смазка предназначена для проведения еженедельных регламентных работ. Использование неоригинальных смазок приводит к повышенному износу механизмов и поломке оборудования. Преимущества: Зарекомендовавшая себя технология более 1000 маркираторов трудятся на заводах VW, Audi, Nissan, Renault, Geely и других Глубокая маркировка до 0,3 мм для нанесения VIN номера Точное позиционирование первый на рынке маркиратор с вертикальными сенсорами иглы и ударного модуля для точного позиционирования, за счет чего исключены царапины при переходе между символами Контроллер е10 полная поддержка всех современных протоколов передачи данных (Profibus, Profinet, Ethernet IP) Интеграция легко встраивается в роботизированную линию производства Удаленный доступ полноценное управление и обновление Индустрия 4.0 соответствие современным стандартам автоматизации Низкая стоимость владения расходные материалы: игла и пружина
