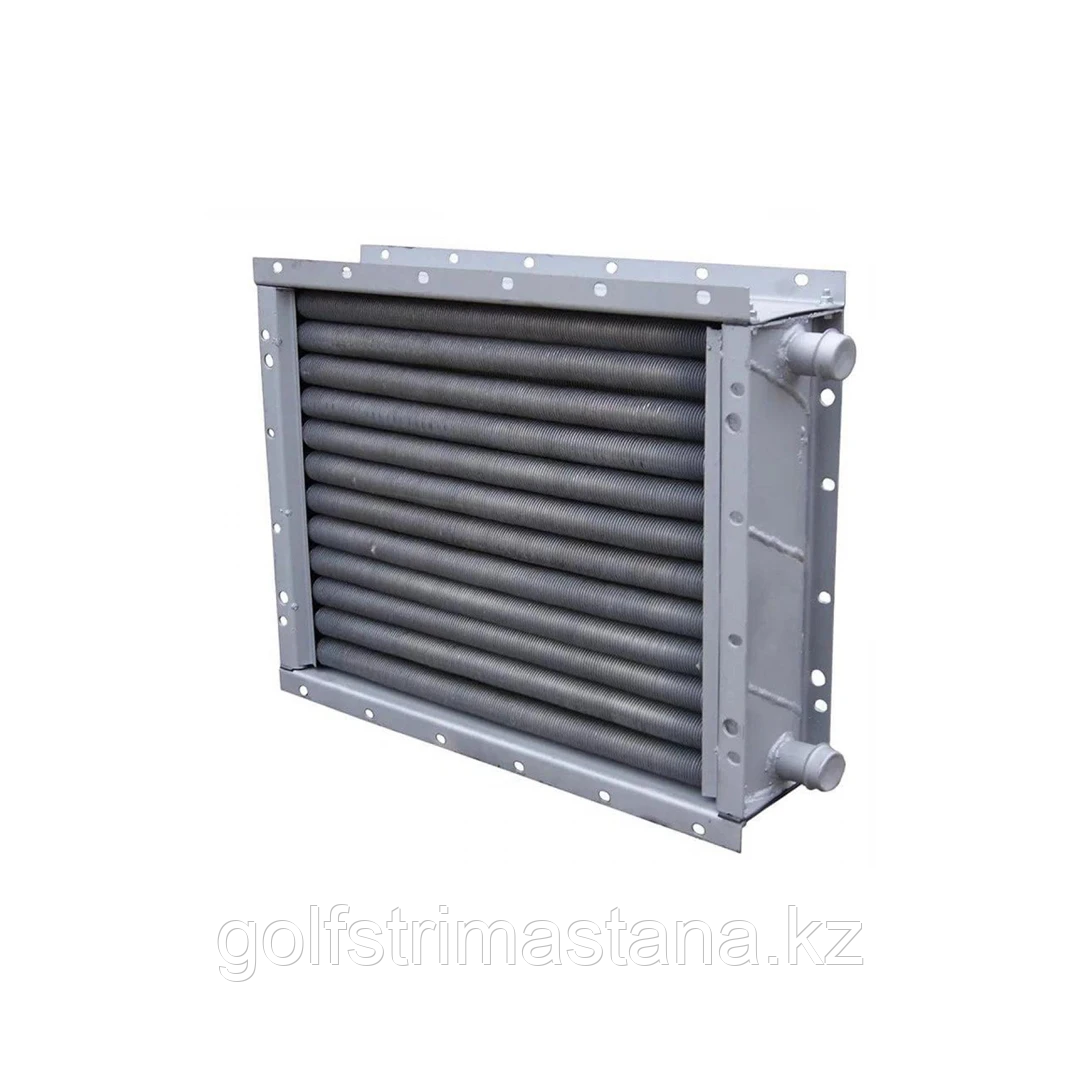

Водяной калорифер КСк 3-10

Водяной калорифер КСк 3-10 с биметаллическим спирально-накатным алюминиевым оребрением теплоотдающих элементов предназначен для нагрева воздуха с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м³, не содержащего липких веществ и волокнистых материалов в системах вентиляции, воздушного отопления и кондиционирования воздуха. Калорифер КСк предназначен для эксплуатации в районах с умеренным климатом, категории размещения 3 по ГОСТ 15150-69. Температура теплоносителя — вода не более 150°С и давлением, создаваемым насосами в системе, не более 1,2 МПа. Устройство и принцип работы калорифера: Калорифер КСк состоит из теплоотдающих элементов, трубных решеток, крышек и съемных боковых щитков. Для установки и крепления калориферов при монтаже предусмотрены овальные отверстия 11х15 по боковым сторонам трубных решеток и съемных щитков. Присоединительные размеры всех калориферов с единым шагом 125мм дают возможность обеспечить сборку калориферов по высоте и длине и собрать калориферную установку производительностью по воздуху до 500 тыс.м³/час. Теплоотдающий элемент выполнен из стальной трубы 16х1,5мм и алюминиевого накатного оребрения с диаметром 39мм. Шаг между ребрами 3мм. В зависимости от числа ходов теплоносителя привариваются боковые крышки с перегородками. Перед отправкой, каждый выпускаемый калорифер проходит контроль качества. А именно, калорифер подвергается гидравлическим испытаниям на прочность и герметичность, под давлением 1,8 МПа в течении 2-х минут, после чего проверяются его габаритно-присоединительные размеры, проверяется контроль сварочных швов, внешний вид и комплектность. Делается отметка в свидетельстве о приемке, которое отображено в паспорте каждого калорифера. Технические характеристики калориферов КСк Калорифер водяной (КСк): - температура воздуха на входе — -20°С - массовая скорость воздуха в набегающем потоке — 3,6кг/м².с - температура воды на входе — 150°С - температура воды на выходе — 70°С Основные показатели назначения калориферов приведены в таблице для стандартного режима работы при следующих параметрах: Обозначение калорифера Производи- тельность по теплу, кВт±8% Производи- тельность по воздуху, м³/ч Площадь поверхности теплообмена, м²±1,5% Масса, не более, кг КСк 2-1 22,9 2000 6,44 19,0 КСк 3-1 37,0 2000 9,85 31,0 КСк 4-1 43,4 2000 12,88 37,0 КСк 2-2 30,0 2500 8,44 24,5 КСк 3-2 47,4 2500 12,14 35,0 КСк 4-2 58,5 2500 16,87 42,0 КСк 2-3 33,5 3150 9,43 25,0 КСк 3-3 60,0 3150 14,42 39,0 КСк 4-3 70,4 3150 18,86 48,0 КСк 2-4 38,8 4000 10,93 28,0 КСк 3-4 75,4 4000 16,71 44,0 КСк 4-4 88,7 4000 21,85 53,0 КСк 2-5 49,4 5000 13,92 33,0 КСк 3-5 98,4 5000 21,29 56,0 КСк 4-5 115,4 5000 27,84 66,0 КСк 2-6 30,9 2500 8,71 26,0 КСк 3-6 50,7 2500 13,26 38,0 КСк 4-6 59,1 2500 17,42 45,0 КСк 2-7 38,1 3150 10,74 28,5 КСк 3-7 65,4 31500 16,34 44,0 КСк 4-7 76,1 3150 21,47 53,0 КСк 2-8 45,3 4000 12,76 32,5 КСк 3-8 83,2 4000 19,42 50,0 КСк 4-8 97,0 4000 25,52 61,0 КСк 2-9 52,5 5000 14,79 36,5 КСк 3-9 103,5 5000 22,5 56,0 КСк 4-9 120,5 5000 29,57 68,0 КСк 2-10 66,9 6300 18,83 44,0 КСк 3-10 135,6 6300 28,66 68,0 КСк 4-10 157,6 6300 37,66 85,0 КСк 2-11 195,5 16000 53,03 123,0 КСк 3-11 360,0 16000 83,12 176,0 КСк 4-11 417,7 16000 110,05 223,0 КСк 2-12 300,0 25000 83,13 182,0 КСк 3-12 556,7 25000 125,27 259,0 КСк 4-12 648,4 25000 166,25 331,0
