Трассоискатель Успех 1.105Д

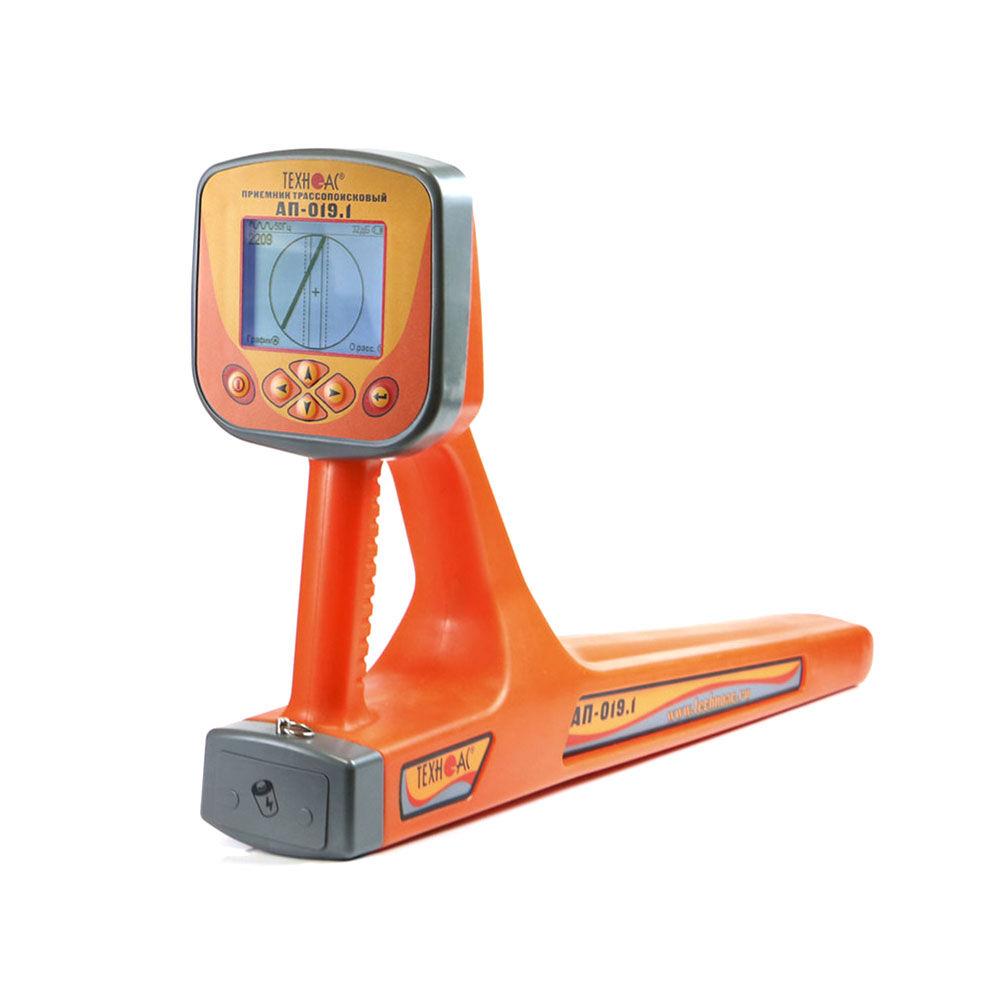

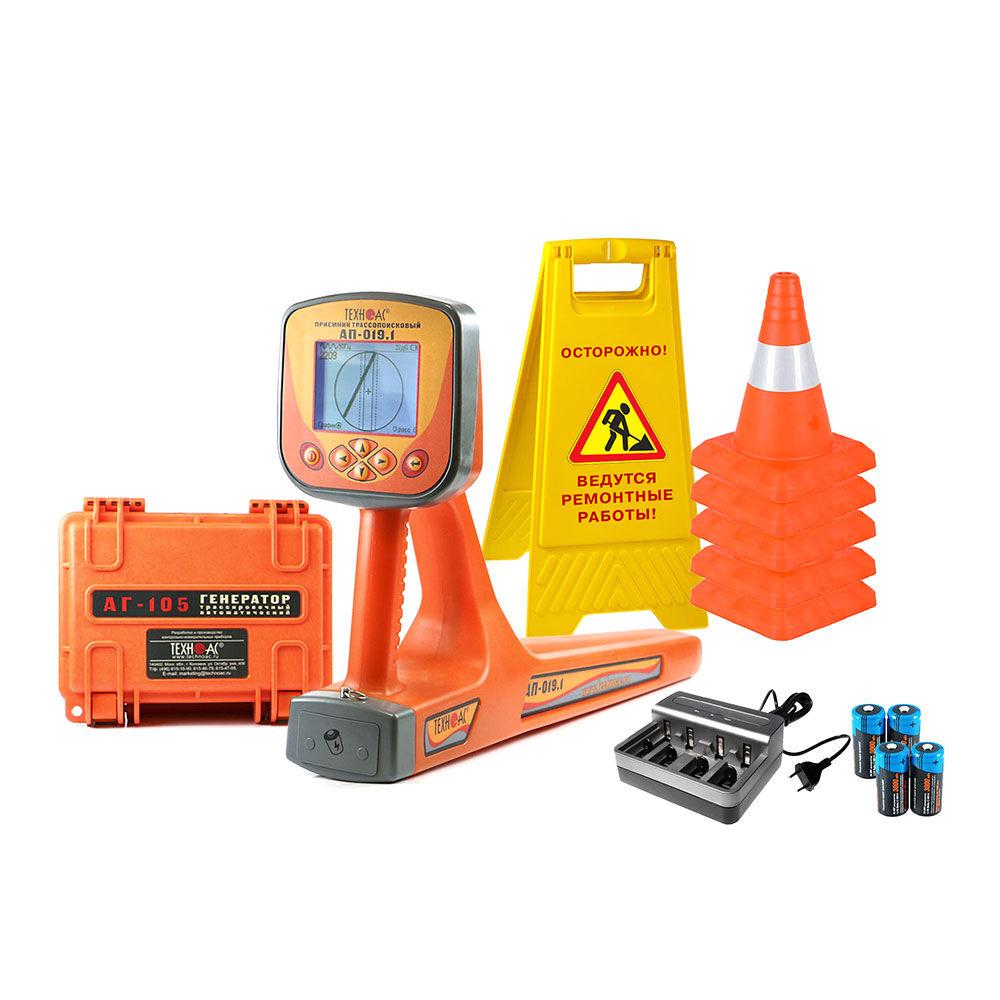

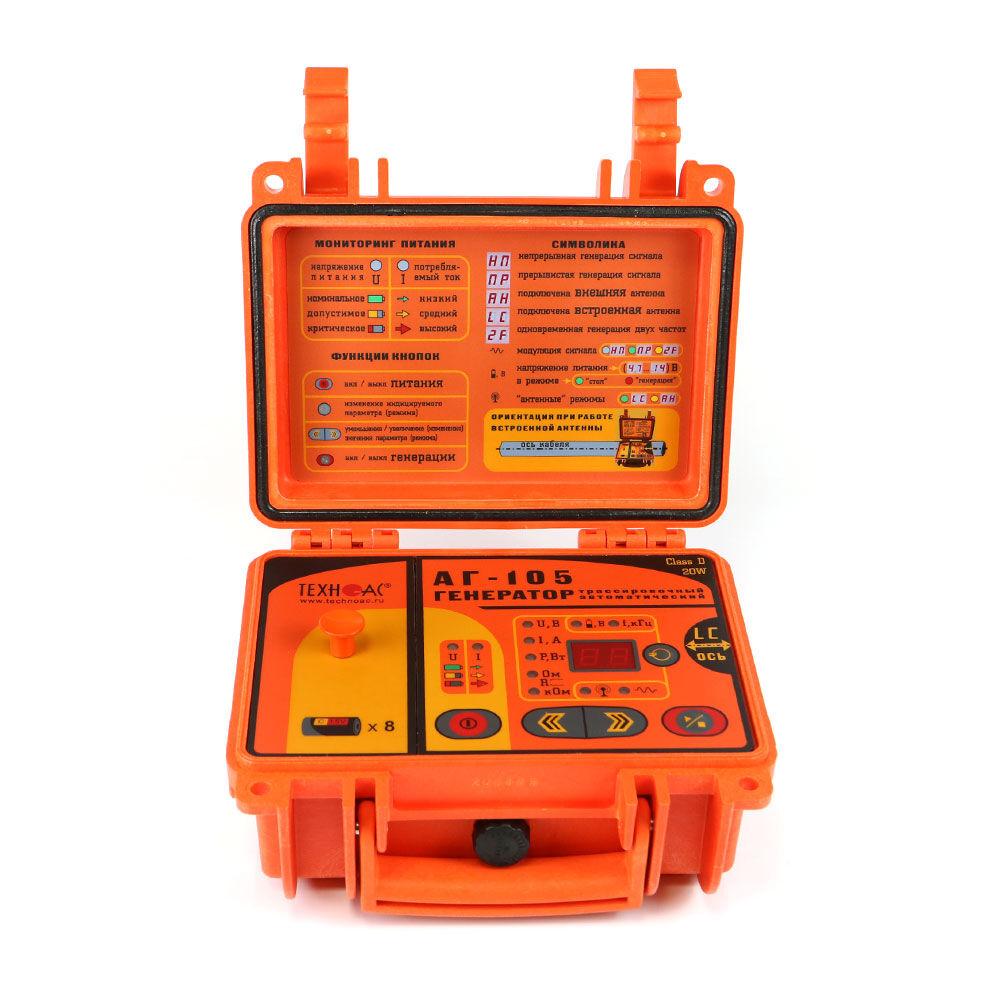

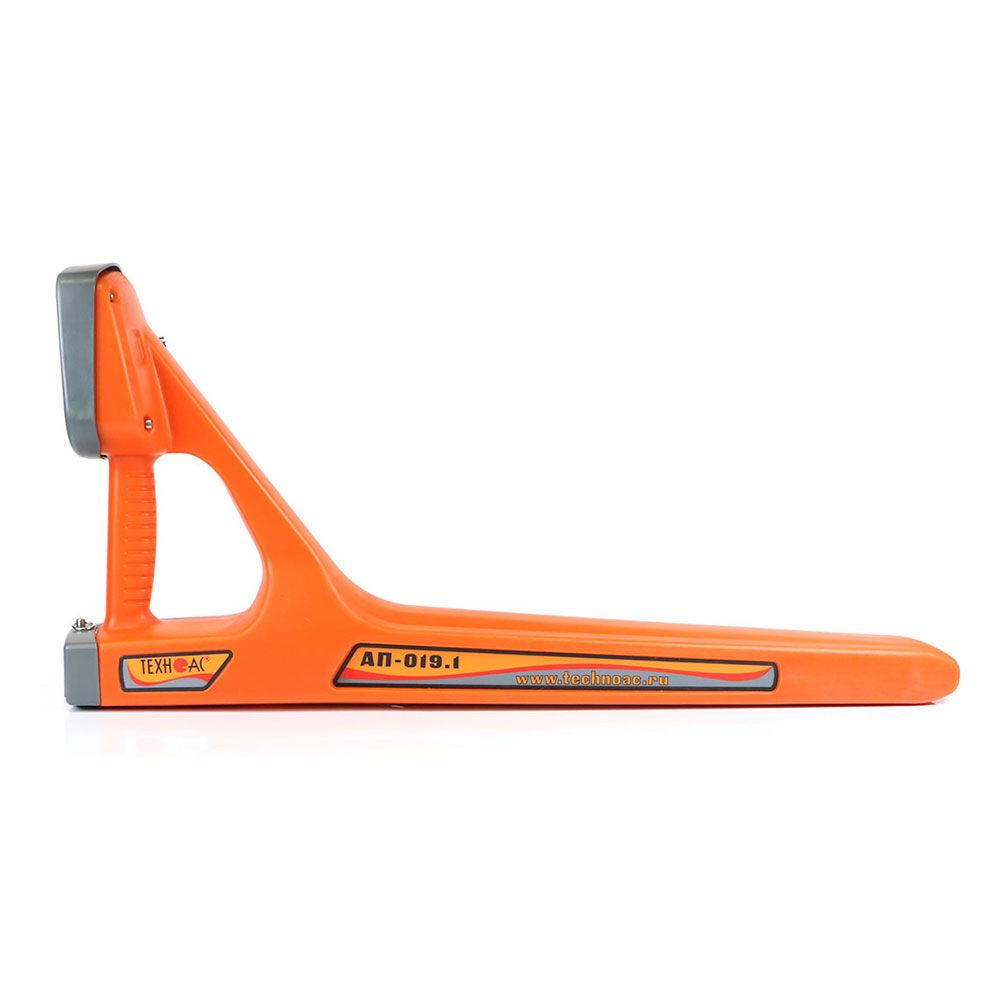

Описание трассоискателя Успех 1.105Д Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций. В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии. Компактный автономный генератор с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом. Назначение трассоискателя Успех 1.105Д Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м. Трассировка коммуникаций с использованием генератора на расстояние до 3 км. Поиск электрических кабелей под напряжением. Поиск мест пересечения трубопровода и кабеля. Определение мест повреждения кабельных линий. Обследование участков местности перед проведением земляных работ. Особенности приемника АП-019.1 Современный цифровой трассопоисковый приемник-моноблок АП-019.1. Изображение трассы на экране прибора. Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии. Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора. Дополнительные функций при подключении внешних датчиков. Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц). Меню на двух языках (русский и английский). Особенности генератора АГ-105 Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания. Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию. Ручное уменьшение/увеличение мощности после автосогласования. Небольшие габариты и вес. Функциональные возможности приемника АП-019.1 в различных режимах работы Режим «Трасса» Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро. Режим «График» На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено. Режим «График+» Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением. Режим «Минимум максимум» Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу. Режимы «Относительное расстояние до коммуникации» Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания. Режим «2-частоты» В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора. Рекомендуемые области применения трассоискателя Успех 1.105Д Электросети. Телекоммуникация. Строительно-монтажные организации. ЖКХ. Водоканалы. Теплосети. Нефтегазовая отрасль. Геодезия.
